7
ROTEL RCD-1570
ROTEL RA-1592

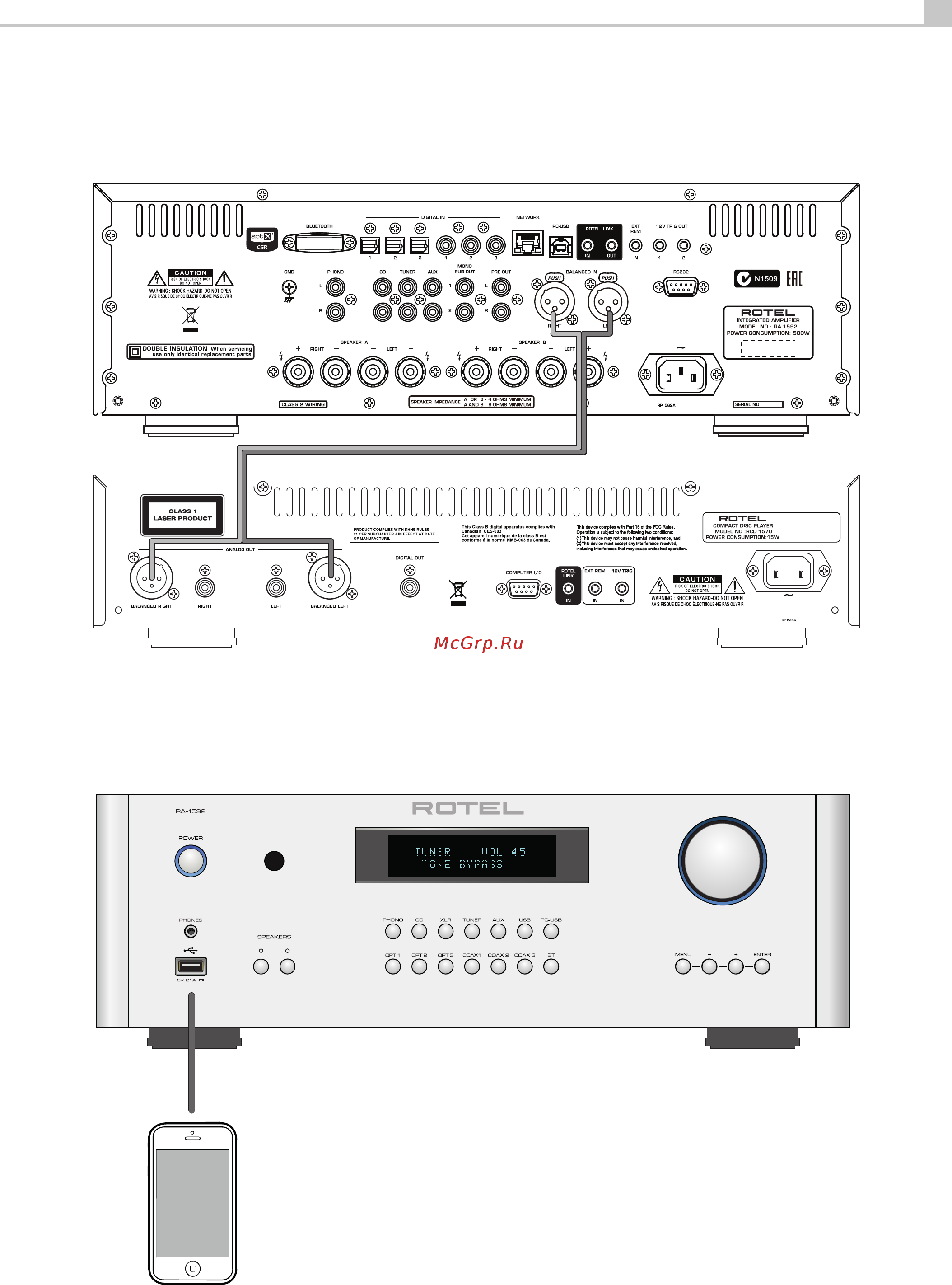

Figure 5: Balanced (XLR) Inputs
Entrées symétriques (XLR)
Anschlussdiagramm (symmetrische (XLR‑) Eingänge)
Entradas Balanceadas (XLR)
Gebalanceerde ingangen (XLR)
Collegamenti ingressi bilanciati (XLR)
Balanserade anslutningar (XLR)
Балансные (XLR) входы
A B
iPhone
Figure 6: Front USB Input
Entrée USB en face avant
Frontseitiger USB‑Eingang
Entrada USB Frontal
USB‑ingang op het voorpaneel
Ingresso USB frontale
USB‑port på fronten
Порт USB на передней панели
