CXA60/80
3

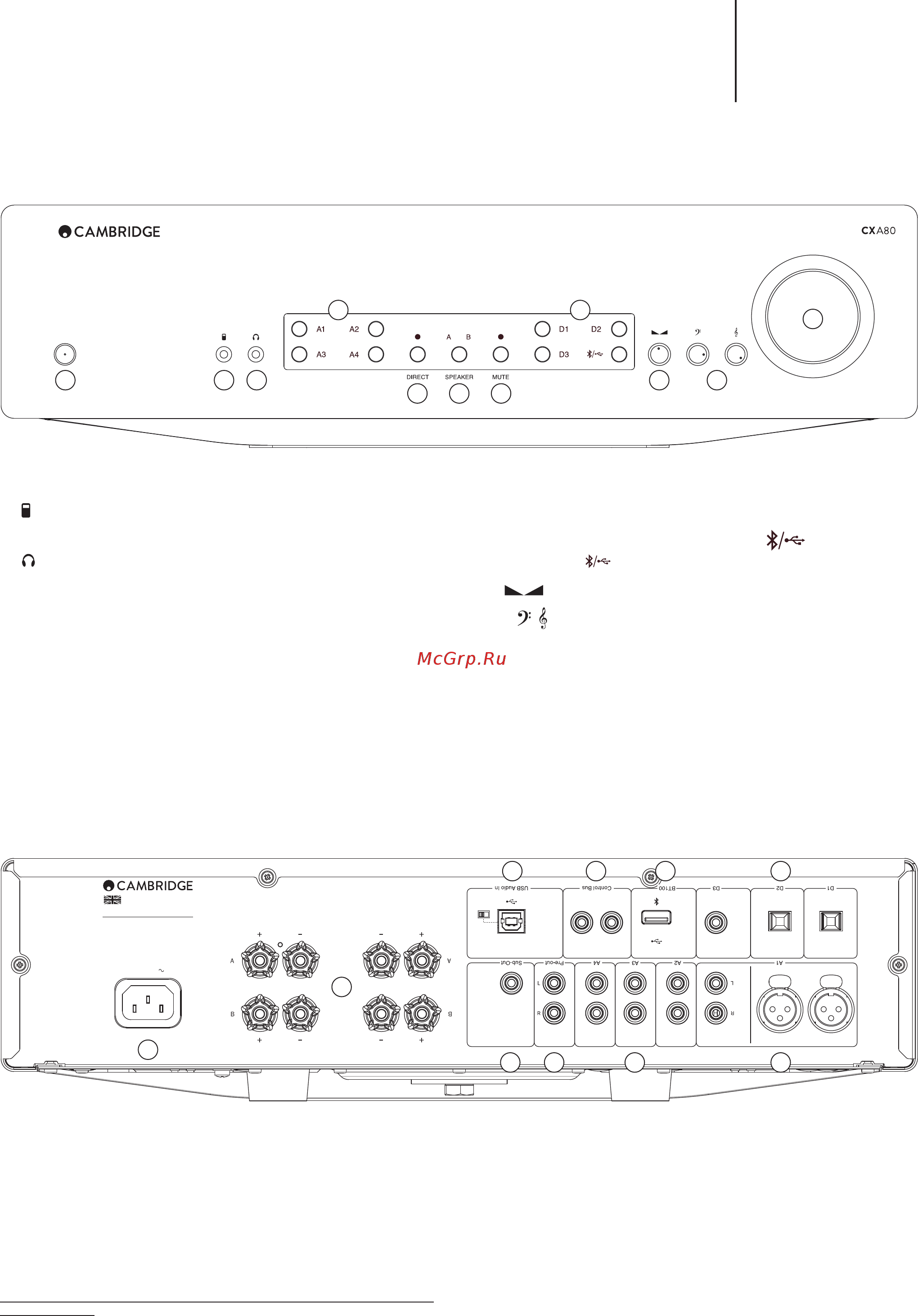

Органы управления на передней панели
1 2 3
4 8
9 10
11
5 6 7
1. Режим ожидания/Вкл.
2.
Вход (MP3)
Для подключения портативного аудиоустройства.
3. Наушники
Для соответствующих наушников – подключение приводит к отключению
колонок.
4. Аналоговый источник (A1-A4)
A1 – Переключение между сбалансированным/несбалансированным.
A4 – Переключение между несбалансированным /MP3 входом.
5. Прямое воспроизведение
Отключение регулирования тембра и баланса.
6. Выбор колонки A/B
7. Mute
8. Цифровой источник (D1-D3 /
)
Нажатие кнопки приводит к переключению между входами.
9. Баланс
10.
Низкие и высокие частоты
11. Громкость
Подключения на задней панели
Power AC
Out In
OutIn
USB Audio In
D3BT100 D2 D1
LeftRight
Left Right
Power Rating: 220–230V AC ~ 50/60Hz
Max Power Consumption: 750W
Ground/Lift
Switch
LiftGnd
S/P DIF
Co-axial In
Toslink
Optical In
Toslink
Optical In
(Unbalanced)
(Unbalanced)
(Balanced)
(Balanced)
Right
Right
Left
Left
www.cambridgeaudio.com
CXA80 Integrated Amplifier
Designed & Engineered in UK
Made in China
Pre-out A2 A1A3A4Sub-Out
Control Bus
1
2
3 4 65
7 8 9 10
1. Разъем подключения сетевого шнура
2. Клеммы колонки
3. Выход на сабвуфер
4. Выход на предварительный усилитель
5. Аналоговые входы (A2, A3 и A4)
6. Вход A1
Примечание: Сбалансированный вход (XLR) имеется только на
модели CXA80.
7. Аудиовход USB (только CXA80)
Для подключения к компьютерам ПК/MAC.
Переключатель на полу/на высоте
Установите переключатель в положение «На высоте» при возникновении
жужжащего шума. При отсутствии помех оставьте переключатель в
положении «На полу» в соответствии с рекомендациями.
8. Шина управления
Для дополнительной информации см. раздел «Шина управления»
данного руководства.
9. BT100 (не прилагается)
Для подключения с дополнительным аудиоприемником BT100 Bluetooth.
10. Цифровые входы (D1, D2 и D3)
