ИНСТРУКЦИИ ПО УСТАНОВКЕ

III. ПОДКЛЮЧЕНИЕ В МОСТОВОМ РЕЖИМЕ

ВНИМАНИЕ: Во избежание возможного выхода из строя акустической системы, прежде чем выполнять

регулировки с помощью переключателя режимов, а также подсоединять или отсоединять какие-либо

кабели, отсоедините сетевой шнур усилителя от источника электропитания переменного тока и

установите выключатель электропитания в положение OFF (ВЫКЛ.).

S5.5 обычно используется в стереофоническом режиме, обеспечивающим максимум выходной

мощности – 50 Вт класса A на канал при нагрузке 8 Ом. В МОСТОВОМ режиме оба канала действуют

как единый усилитель, обеспечивая максимальную выходную мощность 200 Вт. Для многоканальных

систем усиления, требующих чрезвычайно высокой мощности, вместо одного стереофонического

усилителя средней мощности можно воспользоваться несколькими усилителями S5.5.

Чтобы настроить усилитель на работу в мостовом режиме, установите переключатель на задней

панели в положение BRIDGED, как показано на нижеприведенном рисунке.

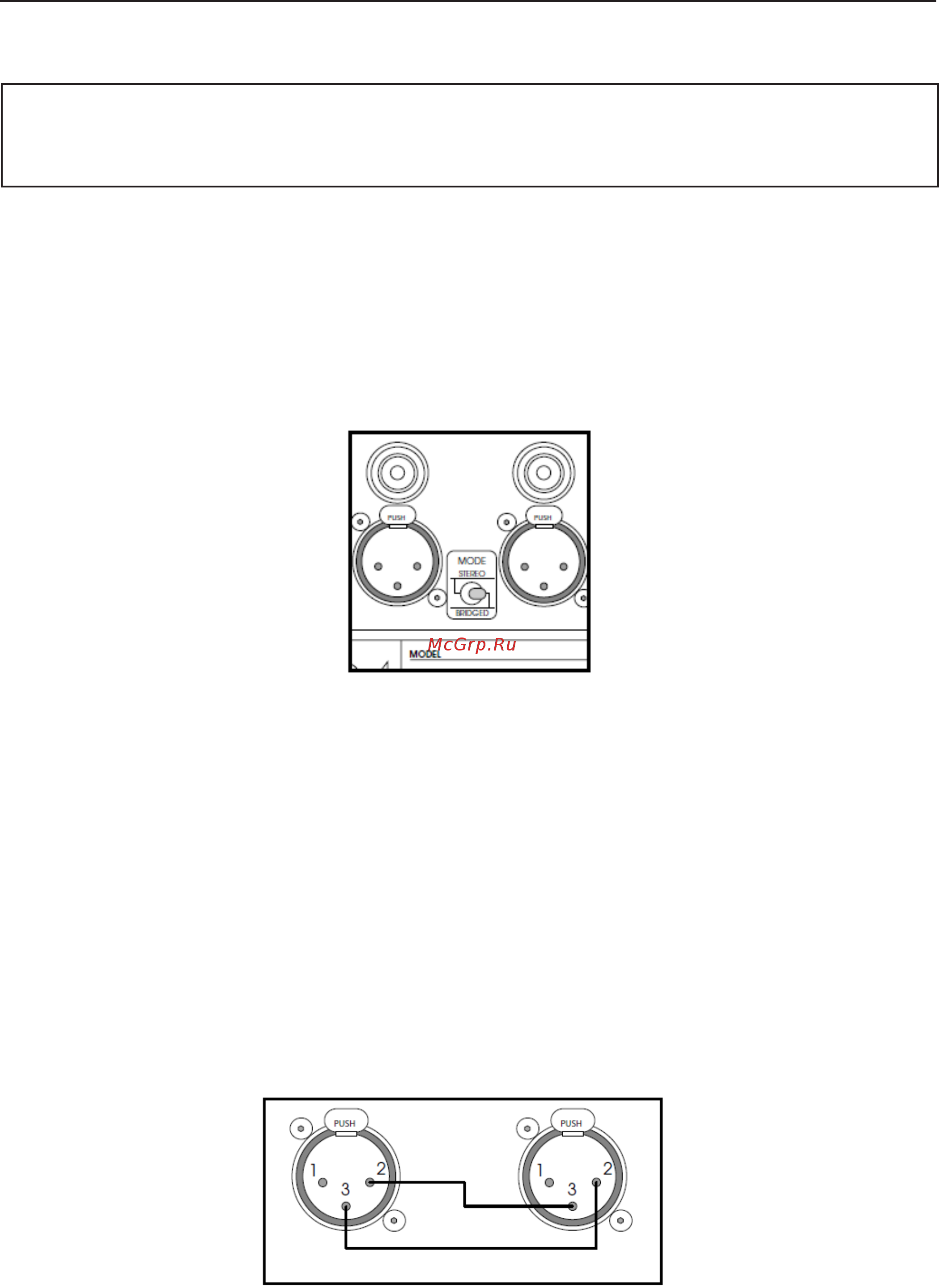

Задняя панель усилителя S5.5

В мостовом режиме используется только один аудиовход. Все другие входы должны быть отключены. В

мостовом режиме на вход XLR с маркировкой "BRIDGED INPUT" должен поступать балансный сигнал. В

случае небалансного сигнала не обеспечивается корректная работа усилителя в мостовом режиме.

Подача входного сигнала на разъем без маркировки "BRIDGED INPUT" не приведет к повреждениям

устройства, но приведет к смене полярности акустических разъемов. Для сохранения единообразия

подключений и маркировки рекомендуется избегать таких подключений.

В мостовом режиме акустические разъемы усилителя изменяют свое назначение. Положительный

разъем левого канала становится отрицательным мостовым разъемом, а положительный разъем

правого канала становится положительным мостовым разъемом.

На следующей странице приведена схема конфигурации стереофонического усилителя,

построенного на двух усилителях S5.5, работающих в мостовом режиме. Акустические разъемы

на данной схеме обозначены в соответствии с их полярностью в мостовом режиме.

Техническое примечание: В мостовом режиме входные XLR разъемы внутренне соединены друг с

другом, как показано на нижеприведенной схеме.

Разводка XLR разъемов в мостовом режиме
