Octave MRE 130 [11/24] Разъёмы задней панели
![Octave MRE 130 [11/24] Разъёмы задней панели](/views2/1406110/page11/bgb.png)
11

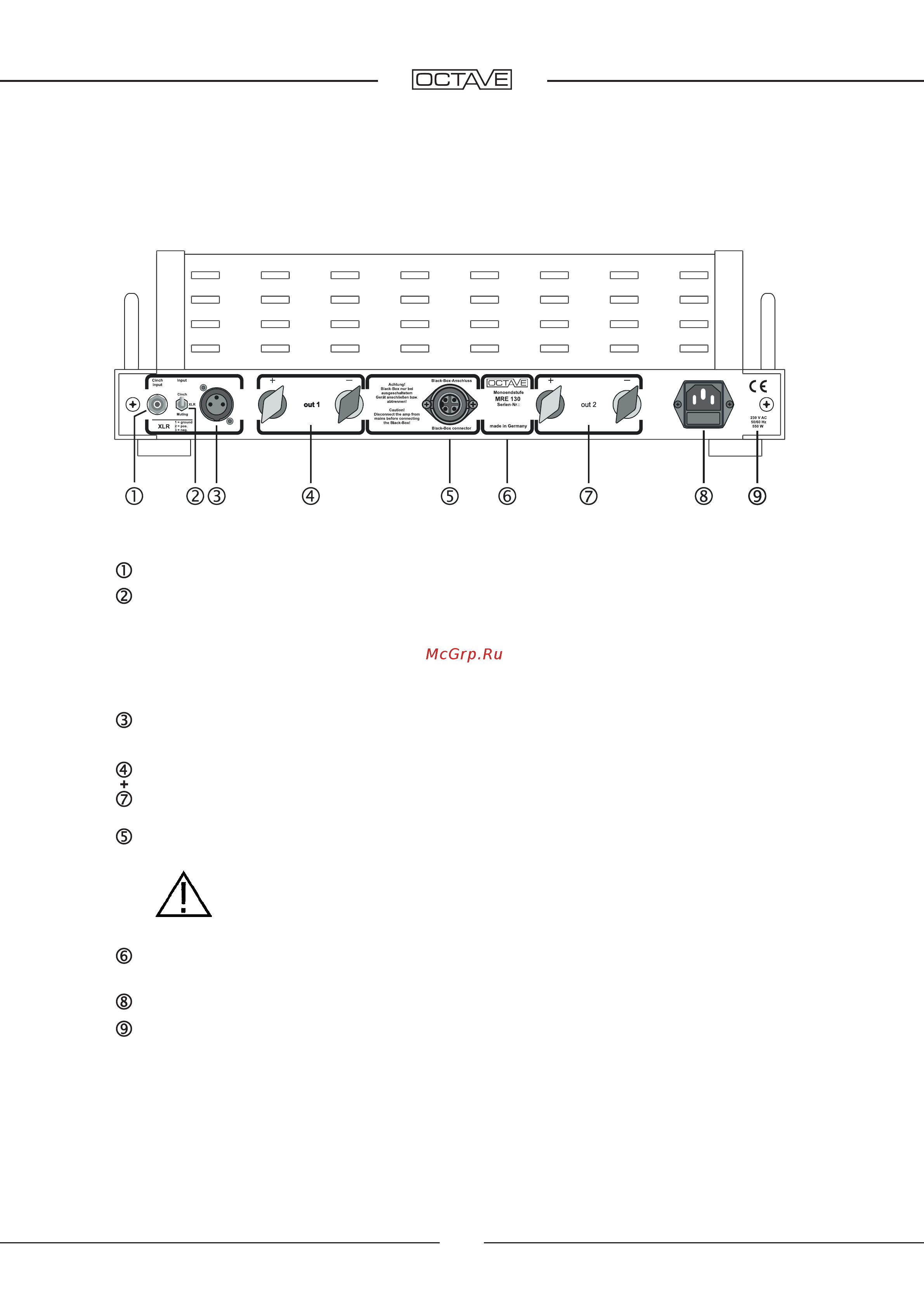

5. РАЗЪЁМЫ ЗАДНЕЙ ПАНЕЛИ
Вход RCA Вход для подключения предусилителя (с использованием кабеля RCA)
Переключатель
входов Позволяет переключаться между входами
Верхнее положение: вход RCA
Центральное положение: вход XLR
Нижнее положение: оба входа отключены (используется
для подсоединения и отсоединения кабелей без выключения усилителя)
Вход XLR Вход для подключения предусилителя (с использованием кабеля XLR)
Контакт 1: земля, контакт 2: «+», контакт 3: «–»
Выходы АС Клеммы для подключения акустических систем
Пключайте красную клемму усилителя к «положительной» клемме АС,
а синюю – «к отрицательной». Выходы соединены параллельно.
Разъём
Black Box Разъём для подключения Black Box и Super Black Box (см. стр. 16 – 17)
Перед подсоединением или отсоединением Black Box
выключите усилитель MRE 130!
Информационная
табличка Указаны модель и серийный номер устройства
Гнездо питания Разъём для подключения кабеля питания
Информация
о рабочем
напряжении
и потреблении
энергии
