4. СОЕДИНЕНИЯ

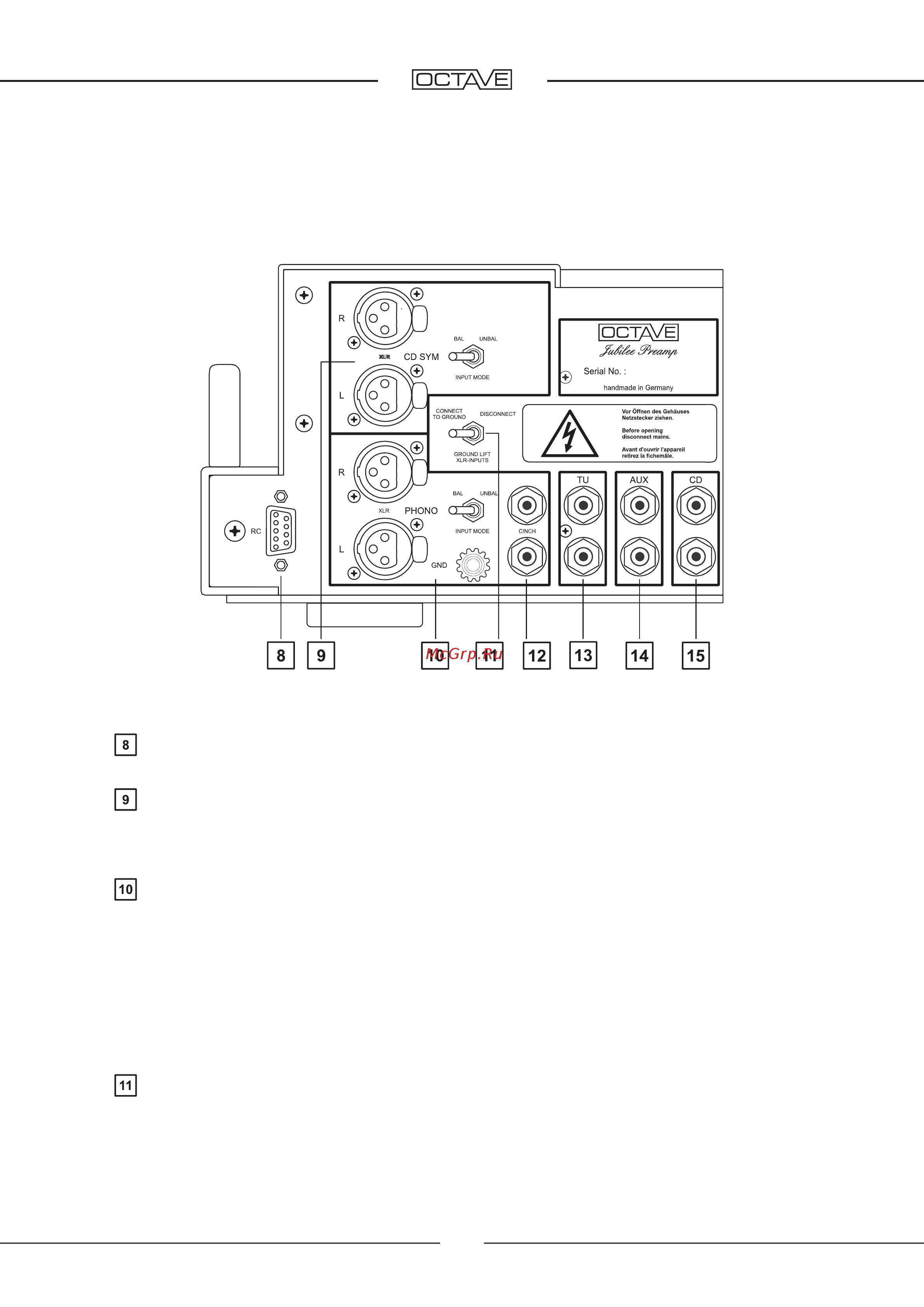

4.1. Задняя панель

Для всех разъёмов: L: левый стереофонический канал, R: правый стереофонический канал.

Назначение контактов разъёма XLR: 1 – «земля», 2 – сигнал (+), 3 – общий (–).

Разъём RC

Служит для подключения ИК-датчика. Пульт ДУ приобретается отдельно.

Секция CD SYM

Линейный вход XLR для источников сигналов, имеющих симметричные выходы (например,

CD-проигрыватели). Переключатель INPUT MODE секции CD SYM позволяет переключать вход

CD XLR между симметричным (XLR) и несимметричным режимами.

Секция PHONO

Дополнительные линейные входы XLR или RCA, которые вы можете использовать для подклю-

чения таких источников сигнала, как внешний фонокорректор. Переключатель INPUT MODE

позволяет использовать симметричный (XLR) или несимметричный (RCA) режим. Оба эти входа

включены параллельно (единовременно можно использовать только один из входов).

Вход Phono: может быть использован для подключения проигрывателя виниловых дисков,

не имеющего внешнего предварительного усилителя Phono.

Клемма GND: Дополнительная клемма заземления для подключения внешних устройств,

таких, как фонокорректор и т.п.

Переключатель GROUND LIFT XLR-INPUTS (отключение «земли» для входов XLR)

CONNECT TO GROUND: В этом положении переключателя «земля» входа XLR подключается

к шасси усилителя (см. раздел 7.1 «Устранение неполадок: фон и щелчки»).

DISCONNECT: В этом положении переключателя «земля» XLR отключается от шасси усилителя.

Отключение входа от заземления помогает предотвратить появление помех и фона. Если ваш

источник сигнала имеет отдельное заземление, вы можете использовать положение DISCON-

NECT, чтобы исключить образование паразитных контуров заземления. Если переключатель

INPUT MODE стоит в положении UNBAL, то переключатель GROUND LIFT не действует.
