Atoll DAC 200 [3/9] Разъем

Кнопка режима беспроводного соединения

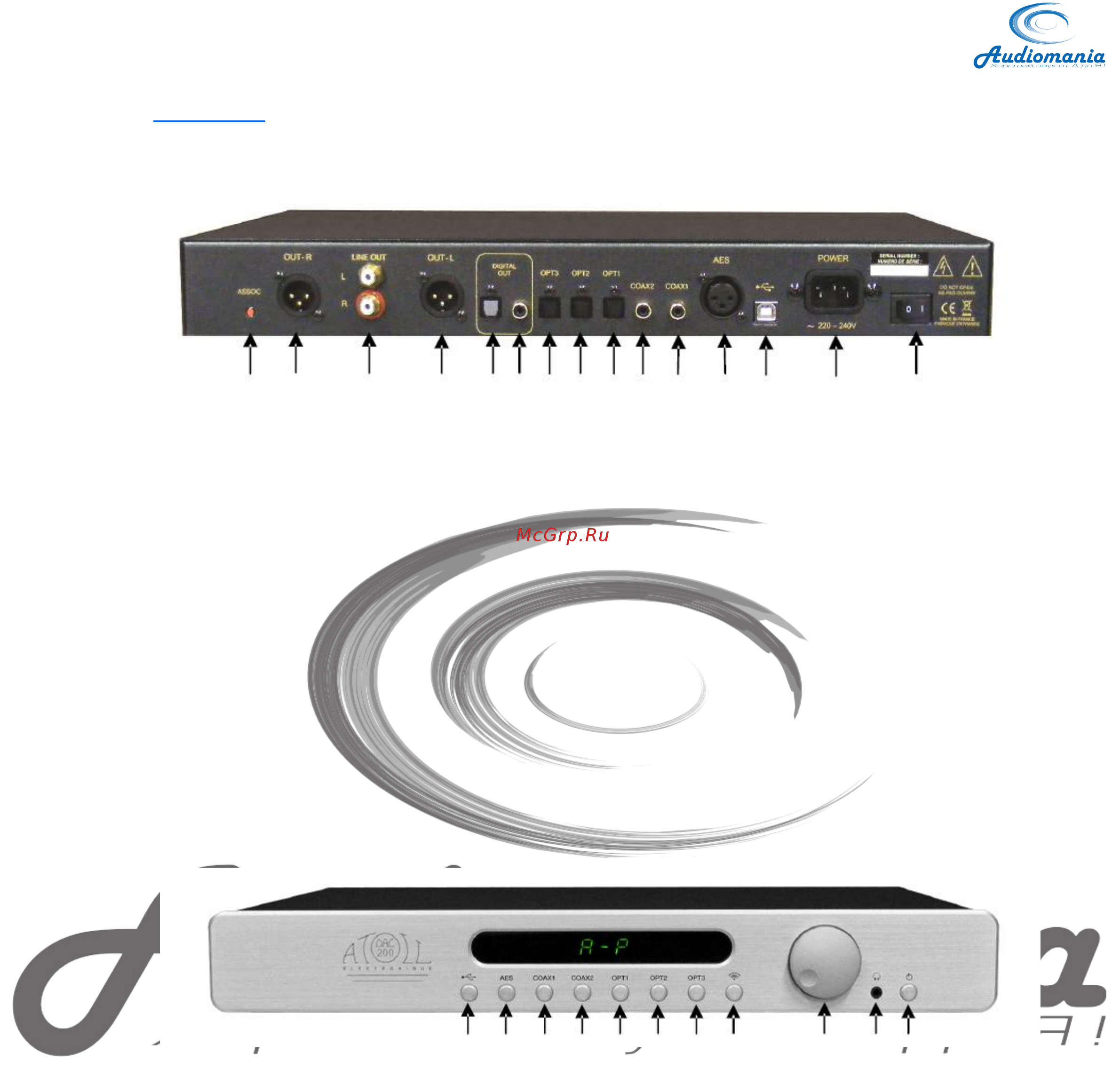

Разъемы

адняя панель устройства

1) Кнопка соединения с беспроводным устройством

2) XLR

выход правого канала

3) Аналоговый выход левого и правого канала

4) XLRвыход левого канала

5) Цифровой оптический выход

6) Цифровой коаксиальный выход

7) Цифровой оптический вход 3

8) Цифровой оптический вход 2

9) Цифровой оптический вход 1

10) Цифровой коаксиальный вход 2

11) Цифровой коаксиальный вход 1

12) AES

вход

13) USB вход (тип B)

14) Разъем питания

15) Выключатель питания

Передняя панель устройства

Надпись на дисплее:

16) Кнопка USB

входа: USb

17) Кнопка AES

входа: AES

18) Кнопка коаксиального входа 1: C-1

19) Кнопка коаксиального входа 2: C-2

20) Кнопка оптического входа 1: OP-1

21) Кнопка оптического входа 2: OP-2

22) Кнопка оптического входа 3: OP-3

23) : A-P

24) Ручка

громкости (от 0 до 80)

25) Выход на наушники 3,5мм (При подключении наушников, отключает выход на

акустические системы)

26) Кнопка включения / перехода в режим ожидания
