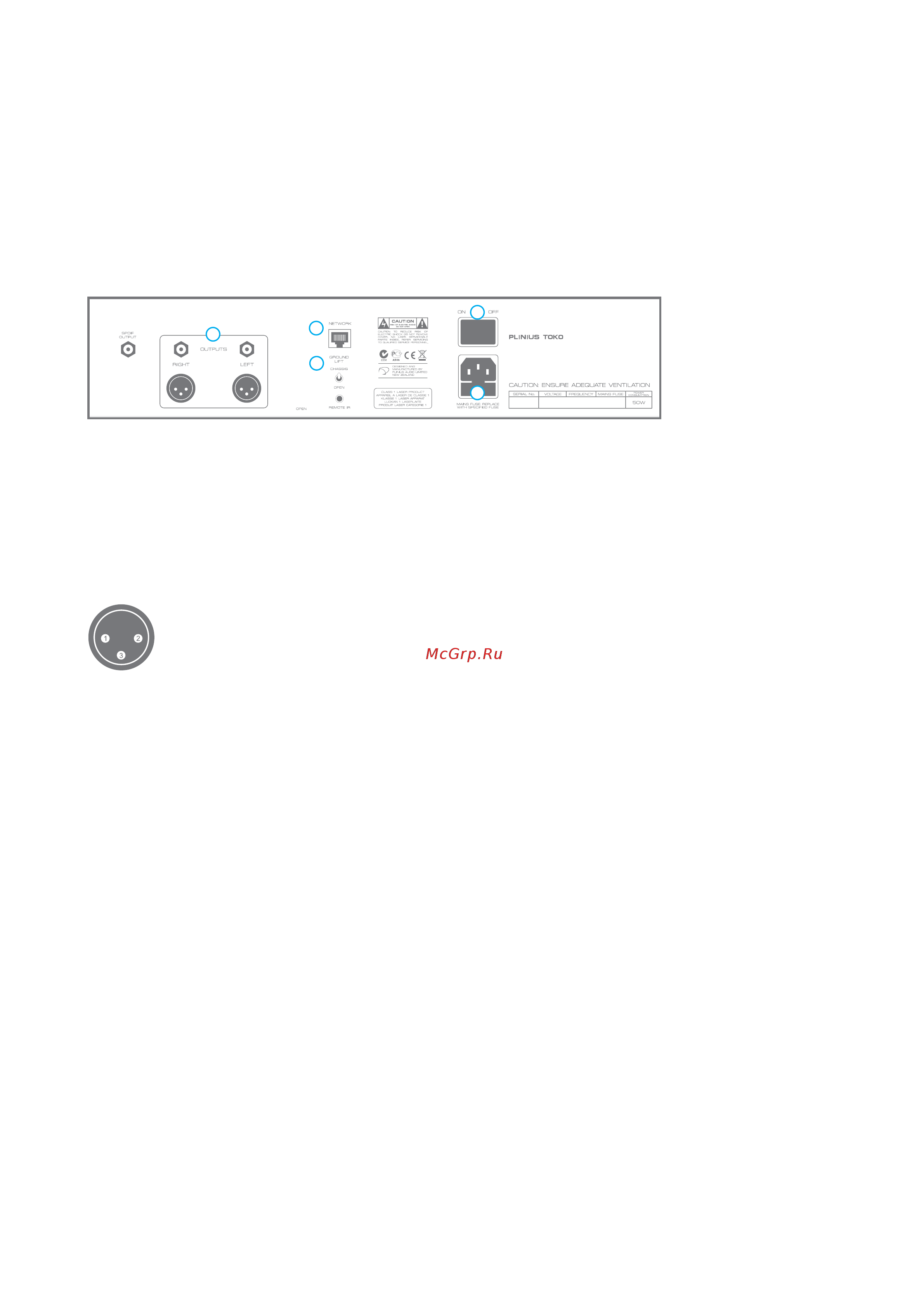

ЗАДНЯЯ ПАНЕЛЬ

DIGITAL AUDIO PLAYER

Помимо разъёма для входного сигнала с сетевого устройства хранения данных, на

задней панели находятся выходы на предварительный усилитель, а также размыкатель

земли, разъём и выключатель питания. Перед подключением внешних устройств

внимательно ознакомьтесь с требованиями к системе.

1. ВЫХОДНЫЕ РАЗЪЕМЫ

На задней панели устройства находятся разъёмы для подключения предварительного

или полного усилителя. Устройство снабжено аналоговыми несимметричными

разъёмами типа RCA и симметричными типа XLR.

В продуктах Plinius используется следующая конфигурация контактов XLR:

Контакт 1 — земля

Контакт 2 — «плюс»

Контакт 1 — «минус»

ПРИМЕЧАНИЕ: из-за особенностей схемотехники устройства разъёмы RCA и XLR

невозможно использовать одновременно.

2. ВЫКЛЮЧАТЕЛЬ ЗАЗЕМЛЕНИЯ

Позволяет отключать заземление цепей передачи сигнала от шасси. В некоторых

случаях из-за дублирующих линий заземления образуется контур и возникают помехи.

Используйте этот выключатель для разъединения «нуля» и «земли».

3. РАЗЪЕМ ETHERNET

Разъем типа RJ45 позволяет подключать устройство к маршрутизатору или компьютеру.

4. РАЗЪЕМ ПИТАНИЯ

Служит для подсоединения кабеля питания к устройству. В разъёме установлен

держатель плавкого предохранителя, который защищает устройство от скачков

напряжения и перегрузки.

5. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

Клавишный выключатель с большой нагрузочной способностью, расположенный

в правой части задней панели, служит для включения и выключения питания.

В целях безопасности выключатель должен быть всегда доступным.
