Установка или замена головки звукоснимателя
TD 190-2 7
Вместо головки звукоснимателя, входящего в комплект
поставки производителя, можно установить другую
головку со стандартными крепежными отверстиями
диаметром 0,5" и весом от 3 до 10 грамм. Для этого

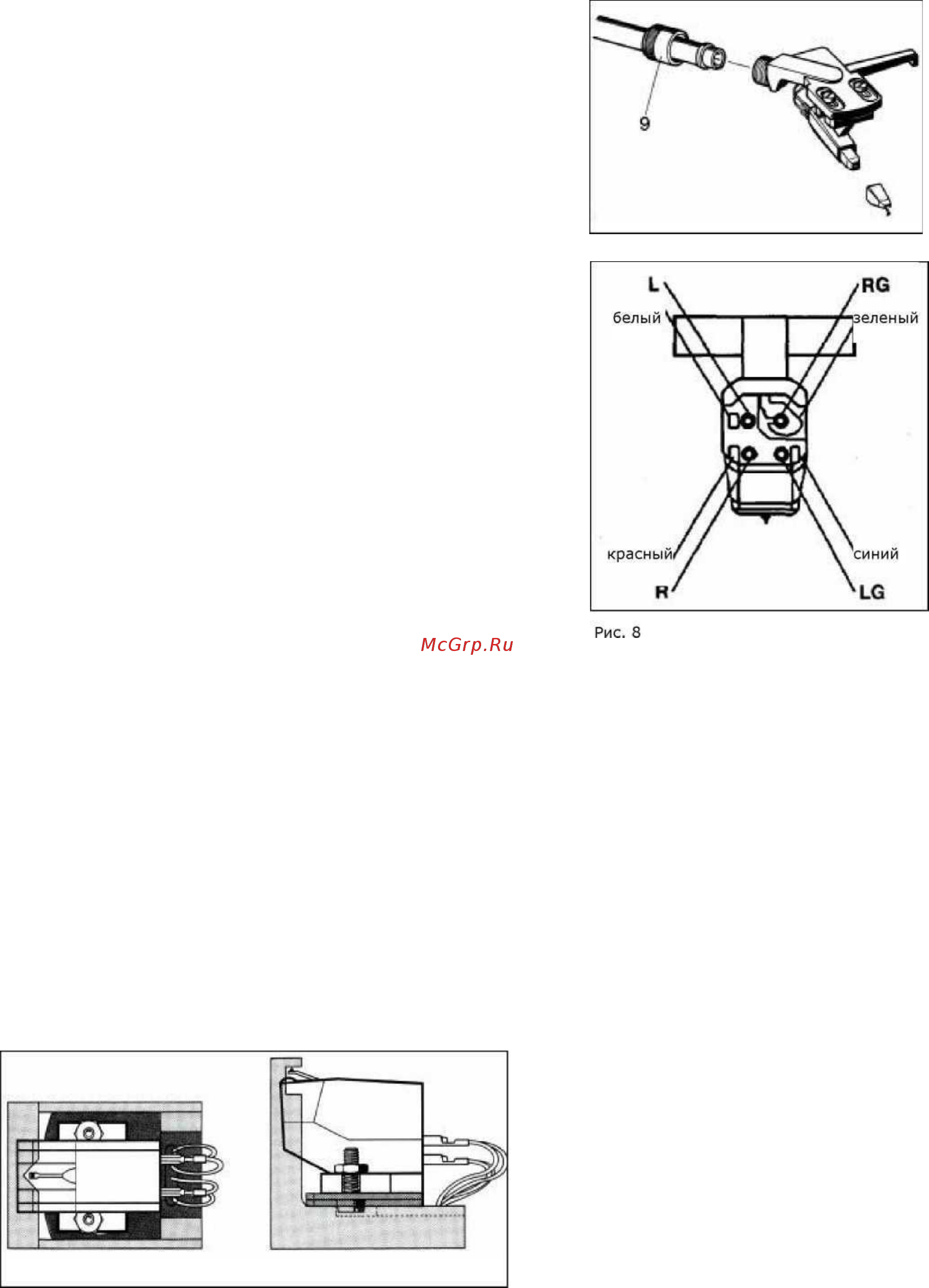

ослабьте стопорное кольцо (9) и снимите корпус
головки звукоснимателя (Рис. 7). Отверните головку и
осторожно отсоедините цветные сигнальные провода
от выводов головки с помощью пары пинцетов.
Наверните новую головку на корпус, но не затягивайте
ее. Подключите провода к выводам при соблюдении
требуемой кодировки.
Примечание: пример, показанный на Рис. 8, применим
только к головке звукоснимателя ОМВ 10!
Для выполнения точной регулировки так называемого
выноса иглы вставьте корпус звукоснимателя с
головкой в установочный уровень, входящий
в комплект поставки.
Регулировка выполнена правильно, если игла
находится на одном уровне с V-образной канавкой на
уровне, если смотреть сверху. Если смотреть со
стороны, то игла должна быть видна в пределах
прямоугольной канавки уровня (Рис. 9).
Отрегулируйте головку в корпусе, пока не будет
достигнуто требуемое положение. В конце затяните
установочные винты, установите корпус
звукоснимателя с головкой на тонарм и затяните
стопорное кольцо (9).
ВНИМАНИЕ!
При выполнении этих процедур установки и
регулировки следует соблюдать особую осторожность,
чтобы не повредить тонкую иглу и иглодержатель в
результате неконтролируемых и резких движений.
Замена иглы
Любая игла подвержена износу даже при нормальных
условиях эксплуатации. Поэтому, категорически
рекомендуется осуществлять осмотр головки
звукоснимателя и иглы примерно через каждые 500
часов эксплуатации. Этот связано с тем, что
изношенная или поврежденная игла может повредить
ваши любимые виниловые пластинки!
Для воспроизведения раритетных пластинок на 78
оборотов с получением оптимальных результатов
оригинальная игла должна быть заменена на
соответствующую специальную
иглу,
предназначенную для пластинок на 78 оборотов.
Для получения дополнительной информации и
подробных данных обратитесь к вашему дилеру фирмы
THORENS.
Рис. 9
Рис. 7
R = красный, правый канал
RG = зеленый, правый канал,
земля
L = белый, левый канал
LG = синий, левый канал, земля
