Подключение и управление 6

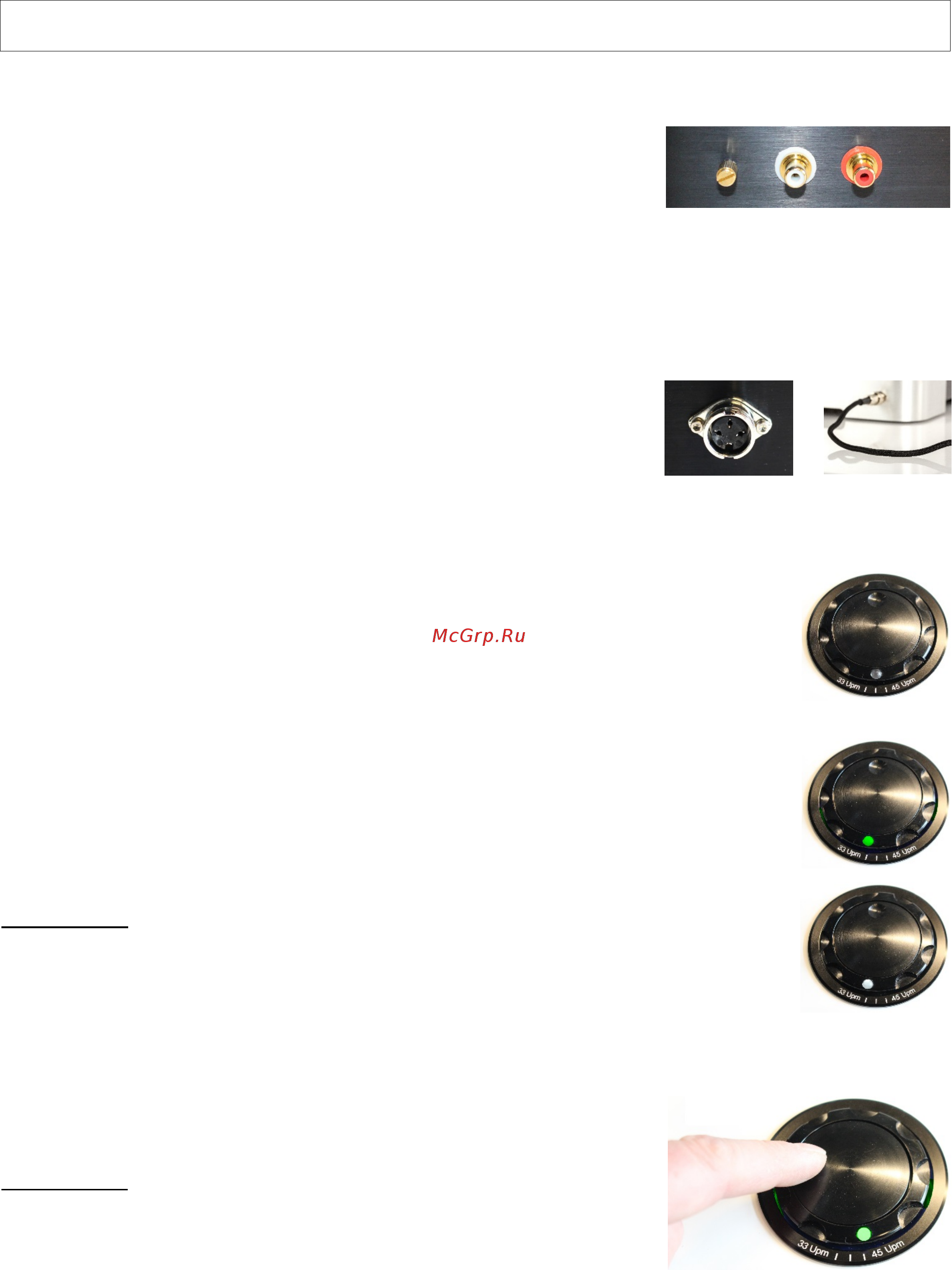

2.1 Подключение аудиовыходов:

Два RCA-разъема подключены напрямую к картриджу. Поэтому

вам понадобится усилитель со встроенным фонокорректором или

отдельный фонокорректор.

Рядом с аудиовыходами расположен разъём заземления, кото-

рый соединен со всеми металлическими частями проигрывателя. Этот винт может использо-

ваться для уравнивания потенциалов между проигрывателем и фонокорректором. Также он мо-

жет помочь в избавлении от гула. Рекомендуется использовать аудиокабель, входящий в ком-

плект поставки. Оптимальное направление сигнала промаркировано стрелкой на самом кабеле.

2.2 Подключение блока питания:

На задней панели винилового проигрывателя вы найдете разъем

типа Lumberg для подключения питания. Подключите блок

питания (F) из комплекта поставки. Сам блок питания

подключается к сети специальным кабелем (G), тоже входящим

в комплект поставки.

2.3 Включение / выбор скорости:

Управляющий регулятор выполняет две функции. Первая – запускает мотор с

выбранной скоростью (ее выбирают с помощью внешнего круга – 33 или 45

об/мин). Вторая – точная регулировка скорости в диапазоне +-5%, для чего

используется внутренний круг, являющийся потенциометром.

Начните регулировки со среднего положения потенциометра (внутреннего круга)

– по центру.

Теперь вы можете включить мотор, выбрав или «45 Upm» или «33 Upm». Пока

мотор раскручивается, на ручке горит зеленый светодиод (нужная скорость ещё

не достигнута).

Как только мотор достигнет нужных оборотов – загорится белый светодиод.

Примечание: так как за счёт большого веса опорного диска моментальная реак-

ция на изменение скорости невозможна, бывают вариации, когда светодиод ме-

няет цвет между «зеленым-белым» (текущая скорость ниже заданной), «белым»

(текущая скорость соответствует заданной) и «красным-белым» (текущая ско-

рость выше заданной), пока наконец не станет постоянно гореть белым.

2.4 Круг точной подстройки скорости:

Внутренний круг позволяет пользователю точно подстроить

скорость вращения в диапазоне ± 5%. Среднее положение –

нулевая точка.

Примечание: контрольный светодиод отражает текущее состояние

относительно выбранной скорости. Например, если выбрана

скорость «45», и при этом обороты чуть ниже, то это будет

отражаться как «зеленый-белый», а если обороты завышены, то

это будет отражено светодиодом как «красный-белый». В том

случае, если вы сами специально чуть повысили или понизили обороты с помощью регулятора,

светодиод работает аналогично.
