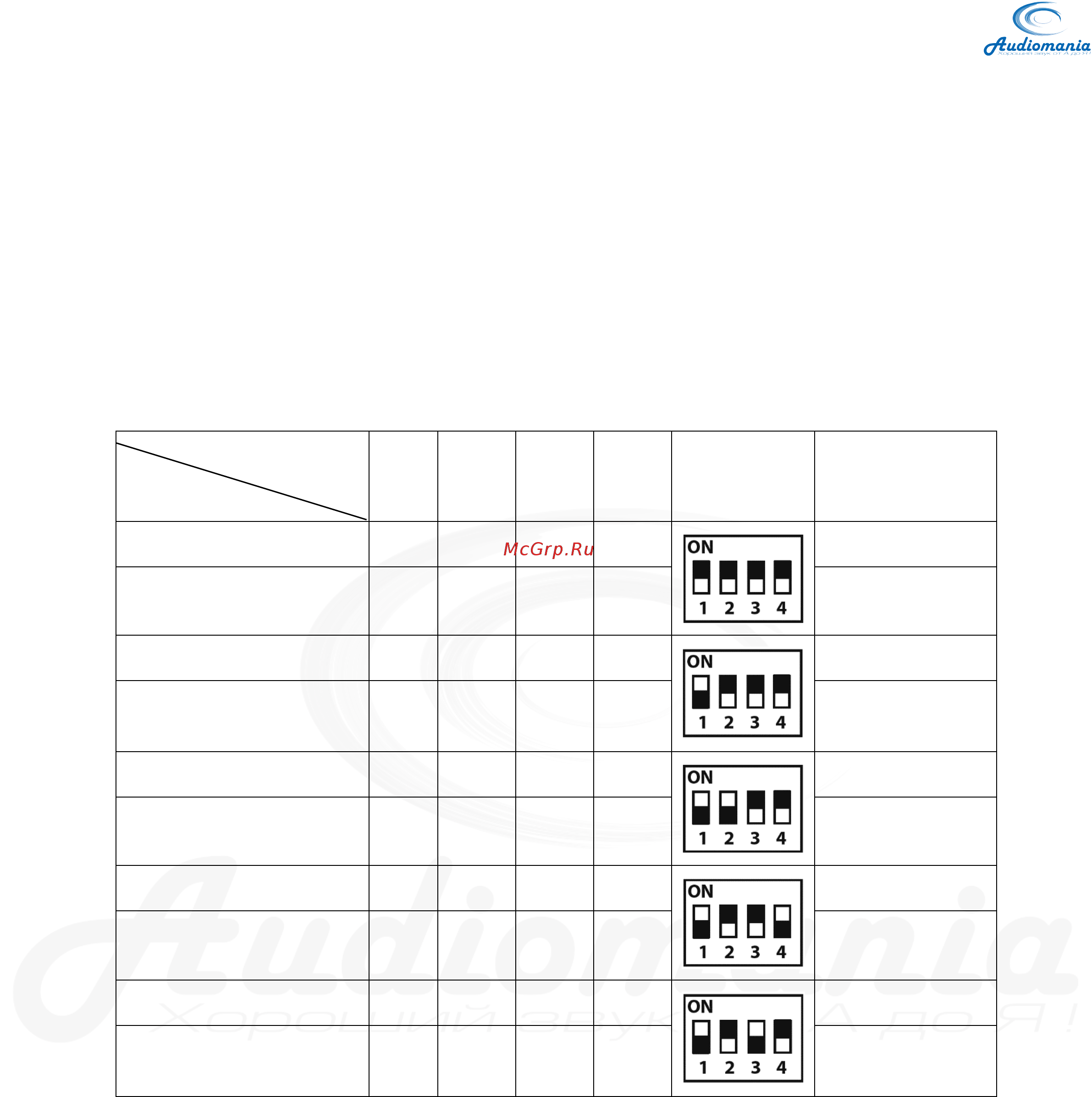

Возможные варианты установки переключателей
Black Cube предоставляет практически неограниченные возможности по адаптации под
конкретную головку звукоснимателя. Высокий коэффициент усиления 66дБ позволяет
использовать даже низкоуровневые МС картриджи без потери качества сигнала.
При правильной настройке фонокорректора ни один из известных картриджей не может
создать перегрузку на его входе.
Ниже приведены несколько возможных вариантов настройки фонокорректора под различные
типы картриджей. Для сохранения правильного стерео-баланса, используйте одинаковые
настройки для левого и правого канала.
Переключатель
1 2 3 4
Блок
переключател
ей
Дополнитель- ное
усиление (10дБ)
Картридж
ММ выкл выкл выкл выкл
Х
ММ высокоуровневый выкл выкл выкл выкл -
MC/47кОм вкл выкл выкл выкл
Х
MC/47кОм высокоуровневый вкл выкл выкл выкл -
MC/1кОм вкл вкл выкл выкл
Х
MC/1кОм высоко-/
среднеуровневый
вкл вкл выкл выкл -
MC/100.Ом вкл выкл выкл вкл
Х
MC/100.Ом высоко-/
среднеуровневый
вкл выкл выкл вкл -
MC/ нестандартная нагрузка вкл выкл вкл выкл
Х
MC/ нестандартная нагрузка,
высоко-/ среднеуровневый
вкл выкл вкл выкл -
Х = перемычка
установлена (по
умолчанию)
