Plinius KORU [9/18] Задняя панель

1. СВЕТОДИОДНЫЙ ИНДИКАТОР

Голубой светодиод на передней панели служит индикатором питания. При включении

фонокорректора индикатор сразу загорается и светится всё время работы аппарата.

На задней панели находятся разъёмы для входного сигнала с проигрывателя

виниловых дисков, выходы на основной предусилитель, переключатели нагрузки

и коэффициента усиления, разъём для кабеля питания и выключатель питания.

Фонокорректор Plinius Koru является сложным электронным устройством высокого

класса. Прежде чем выполнять какие-либо подключения, убедитесь, что полностью

понимаете требования, предъявляемые к системе.

1. ПЕРЕКЛЮЧАТЕЛИ НАГРУЗКИ

Входную ёмкость проигрывателя виниловых дисков и сопротивление головки

звукоснимателя можно отрегулировать в соответствии с параметрами используемой

головки. Для этого предусмотрены 8 микропереключателей LOADING. С помощью этих

переключателей можно задать входную ёмкость 100 пФ или 570 пФ и сопротивление

22 Ом, 47 Ом, 100 Ом, 220 Ом, 470 Ом, 1 кОм, 22 кОм или 47 кОм.

2. ПЕРЕКЛЮЧАТЕЛИ КОЭФФИЦИЕНТА УСИЛЕНИЯ

Коэффициент усиления сигнала проигрывателя виниловых дисков можно задать

в соответствии с характеристиками головки звукоснимателя с помощью

микропереключателей, расположенных рядом с переключателями нагрузки.

Предусмотрены следующие установки коэффициента усиления: 50 дБ, 56 дБ, 60 дБ

и 66 дБ.

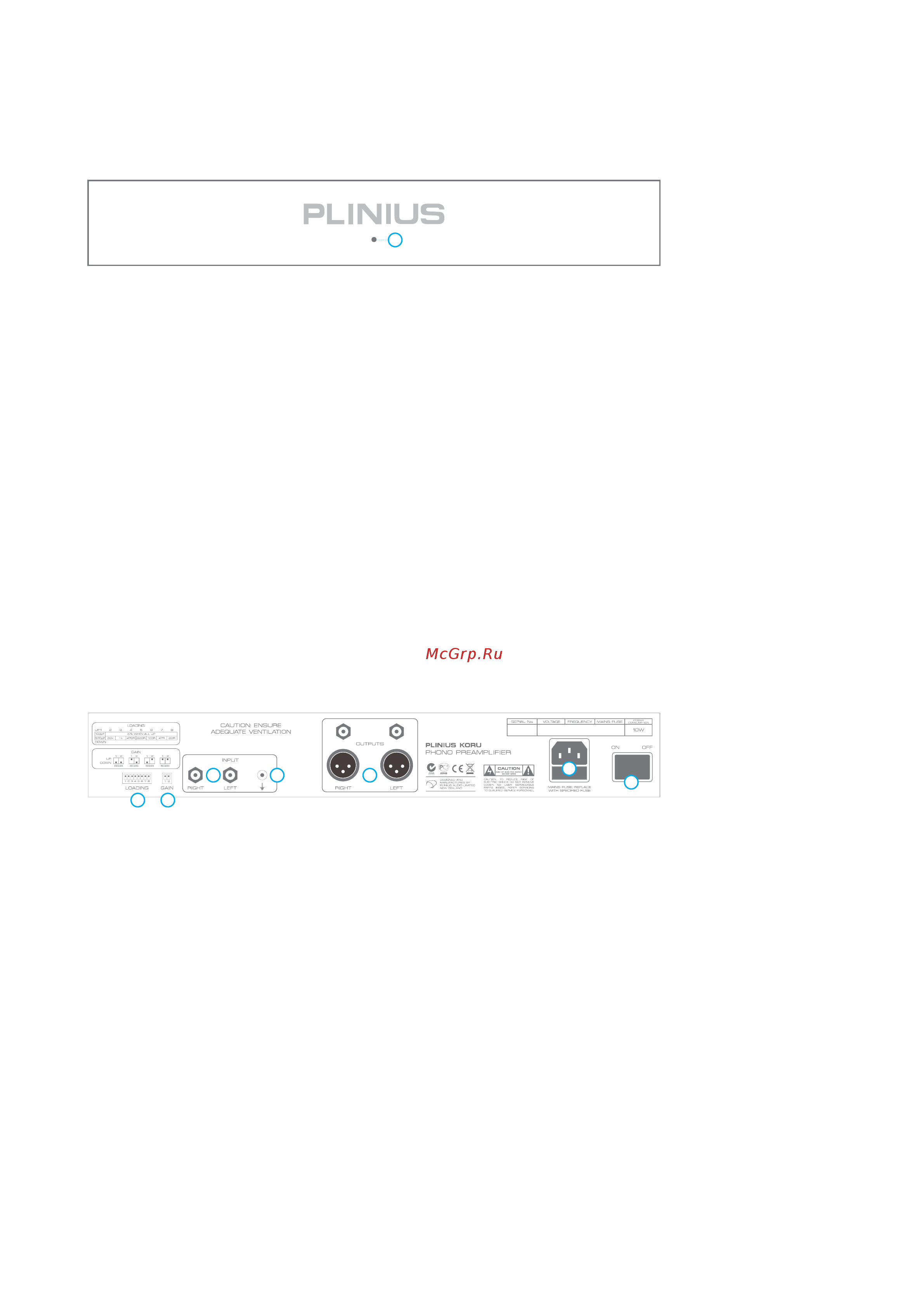

ПЕРЕДНЯЯ ПАНЕЛЬ

ЗАДНЯЯ ПАНЕЛЬ

1 2

3 5
