Распаковка и осмотр
8 Руководство по монтажу генераторов с воздушным охлаждением 50 Гц

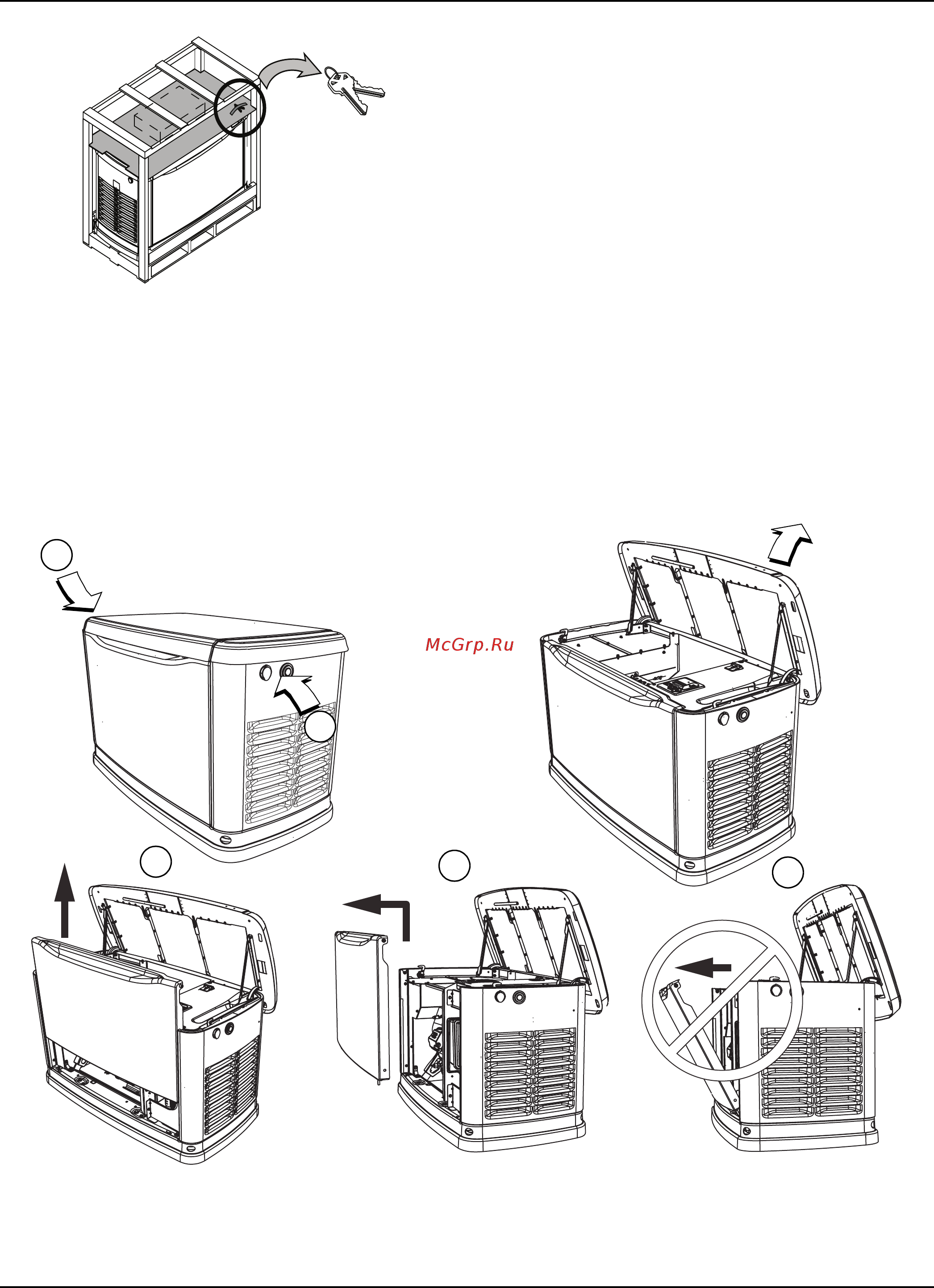

Рисунок 2-3. Расположение ключей при поставке
Крышка закрывается на замок. Комплект ключей при-
креплён к верхней части упаковки. См. Рисунок 2-3.
1. Снимите ленту, чтобы достать ключи.
2. С помощью ключей открывается крышка гене-
ратора.
ПРИМЕЧАНИЕ. Ключи предназначены для использо-
вания только обслуживающим персоналом.
3. Крышка закрывается на два замка, по одному с
каждой стороны
(А на Рисунок 2-4). Нажмите
на крышку над боковым замком и разблоки-
руйте замок, чтобы правильно открыть крышку.
4. Выполните те же действия с другой стороны.
Если не нажимать сверху, то может показаться,
что крышка застряла.
ПРИМЕЧАНИЕ. Перед тем как поднимать крышку,
обязательно убедитесь в том, что боковые замки
открыты.
5. После открытия
крышки снимите переднюю
эксплуатационную панель, подняв её прямо
вверх и наружу.
ПРИМЕЧАНИЕ. Обязательно поднимайте переднюю
эксплуатационную панель прямо вверх перед извле-
чением её из кожуха (B и C на Рисунок 2-4). Не вытя-
гивайте панель из кожуха, не подняв её вверх (D на
Рисунок 2-4).
Рисунок 2-4. Месторасположение бокового замка и демонтаж передней панели
003619
001797
А
А
B
D
C
