7
описание котла descrierea produsului

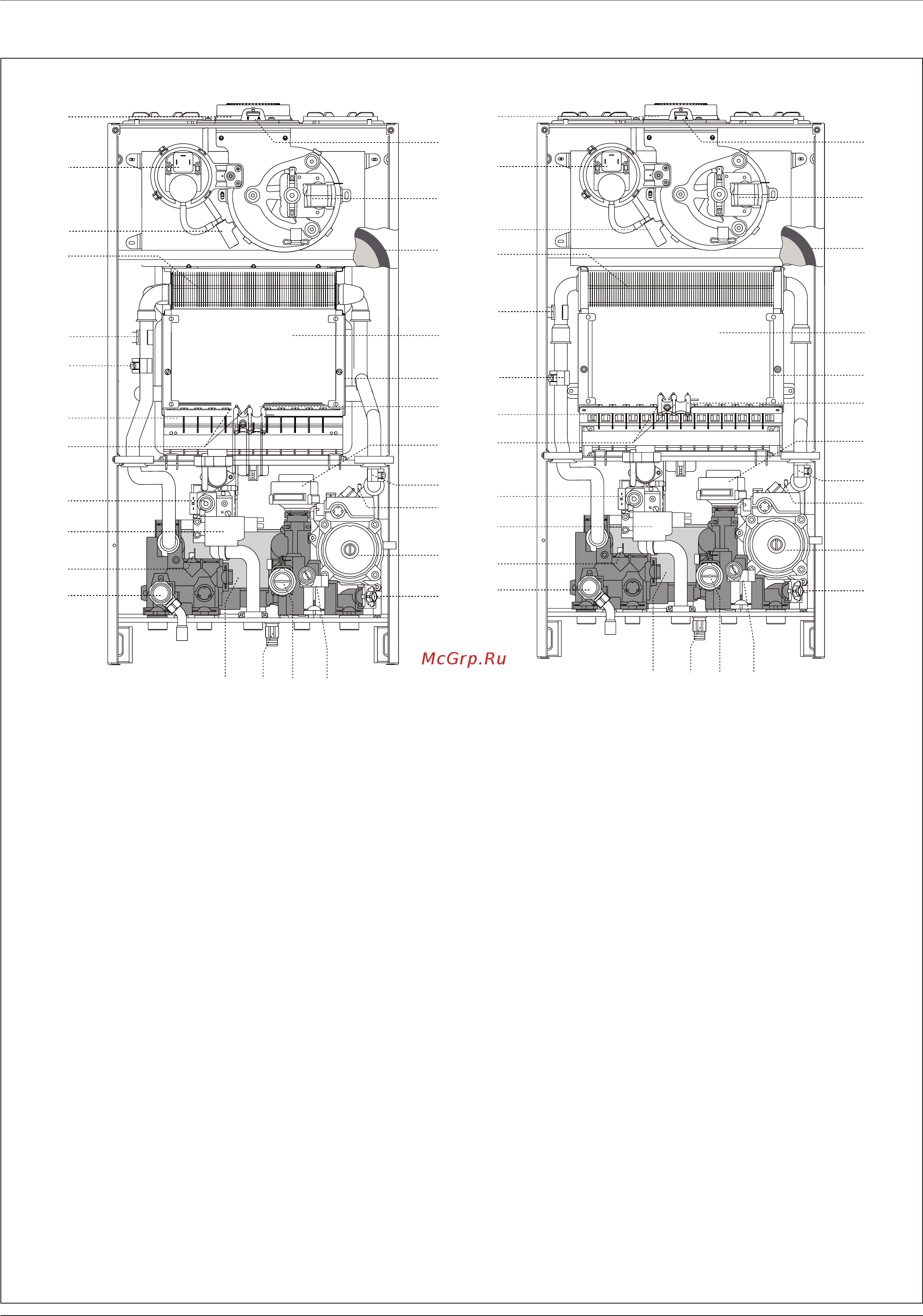

Vedere de AnsambluОбщий вид
Обозначения
1. Патрубок выхода продуктов сгорания
2. Реле давления дымовых газов (прессостат)
3. Конденсатосборник
4. Первичный теплообменник
5. Термостат перегрева
6. Датчик температуры в подающей линии
7. Горелка
8. Трансформатор зажигания
9. Газовый клапан
10. Генератор зажигания
11. Датчик температуры контура ГВС
12. Предохранительный клапан контура отопления
13. Вторичный теплообменник
14. Сливной клапан
15. Датчик расхода в контуре ГВС
16. Электромагнитный клапан
17. Фильтр контура отопления
18. Циркуляционный насос с автоматическим
скоростей и воздухоотводчиком
19. Датчик давления воды
20. Датчик температуры в обратной линии
21. Привод трехходового клапана
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания
24. Камера сгорания
25. Расширительный бак
26. Модулируемый вентилятор
27. Точка анализа продуктов сгорания
1
2
3
5
6
7
9
10
12
13 14 15 16
17
18
19
20
21
22
23
24
25
26
27
11
8
4
1
2
3
5
6
7
9
10
12
13 14 15 16
17
18
19
20
21
22
23
24
25
26
27
11
8
4
GENUS 24 FF GENUS 28 FF
Legenda
1. racord metalic evacuare gaze arse
2. presostat aer
3. recipient colectare apă condens
4. schimbator principal
5. termostat supratemperatură
6. sonda tur încalzire
7. arzator
8. electrod de aprindere
9. valva gaz
10. aprinzator
11. sonda apa menajera
12. supapa de siguranta 3 bar
13. schimbator de caldura secundar in placi
14. robinet de umplere
15. fl uxmetru c. sanitar
16. electrovalvă umplere automată
17. fi ltru circuit încălzire
18. pompa de recirculare cu ventil aerisire
19. senzor presiune
20. sonda retur încalzire
21. vana cu 3 cai motorizata
22. electrod aprindere fl acără
23. fi bră ceramică izolantă (posterioară)
24. camera di combustione
25. vas de expansiune
26. ventilator cu modulaţie
27. prize pentru analiza gaze arse (fum)
