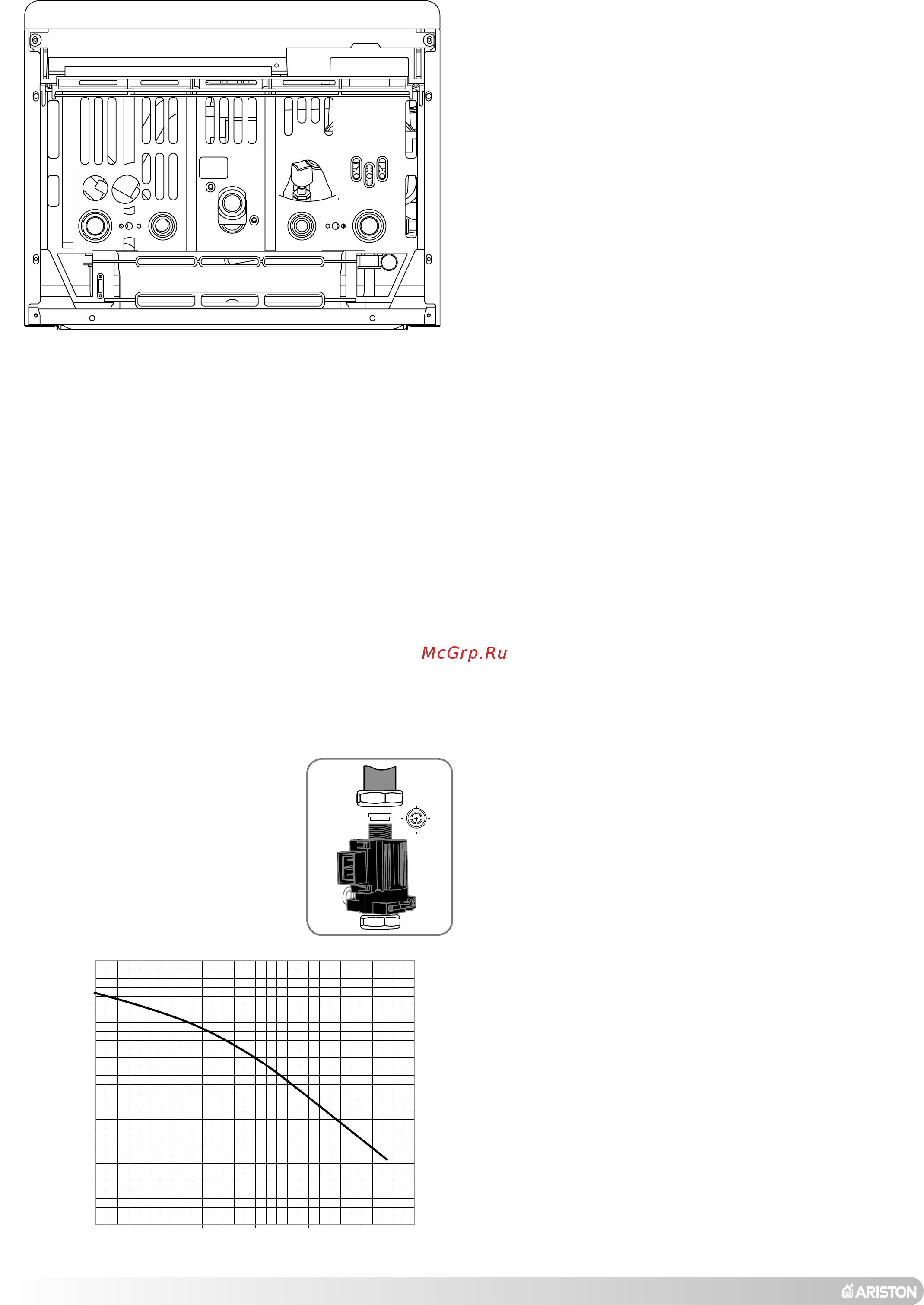

Для 2 8 Гидравлическое подсоединение того чтобы котел нормально функционировал при плохой циркуляции воды или при наличии в системе отопления термостатических вентилей системы отопления с переменным гидравлическим сопротивлением он снабжен автоматическим обводным каналом бай пасс ВИД СНИЗУ Выпускное отверстие сбросного клапана сверхдавления должно быть подсоединено к выпускному сильфону с возможностью его зрительного контроля с тем чтобы в случае его срабатывания избежать причинения ущерба людям домашним животным и имуществу за который производитель не несет никакой ответственности 2 9 Подсоединение к системе отвода продуктов сгорания Котел должен подсоединяться к системе отвода продуктов сгорания согласно требованиям СНиП РФ 2 04 08 87 Правил бе зопасности в газовом хозяйстве Правил пожарной безопасности Обозначения А Подача в систему отопления В Выход горячей воды 2 10 Подключение комнатного термостата таймера С Подвод газа О Вход холодной воды Е Возврат из системы отопления Р Кран наполнения подпитки С Сбросной клапан На рисунке показаны газовой системам котла места подключения Сведения о подключении котла прилагаемой к комплекту соединений к гидравлической содержатся в и инструкции Для подключения этого устройства необходимо выполнить следующие операции 1 Снимите переднюю панель котла как показано в параграфе 8 3 2 Вставьте кабель термостата в кабеледержатель и закрепите его затем подсоедините два проводак клеммам расположенным на задней стороне контрольной панели предварительно сняв перемычку Убедитесь что максимальное давление в водопроводной сети не превышает 6 бар если давление более высокое необходимо установить редуктор давления Минимальное рабочее давление устройств регулирующих приготовление горячей воды составляет 0 2 бар только для моделей М В случае большого расхода воды можно поставить перед датчиком протока ГВС ограничитель протока как показано на рисунке При определении конфигурации и размеров трубопроводов и радиаторов системы отопления необходимо учитывать остаточное давление зависящееотмощности циркуляционного насоса и представленное на графике 6 722 S ARISTON
