3
Руководство пользователя

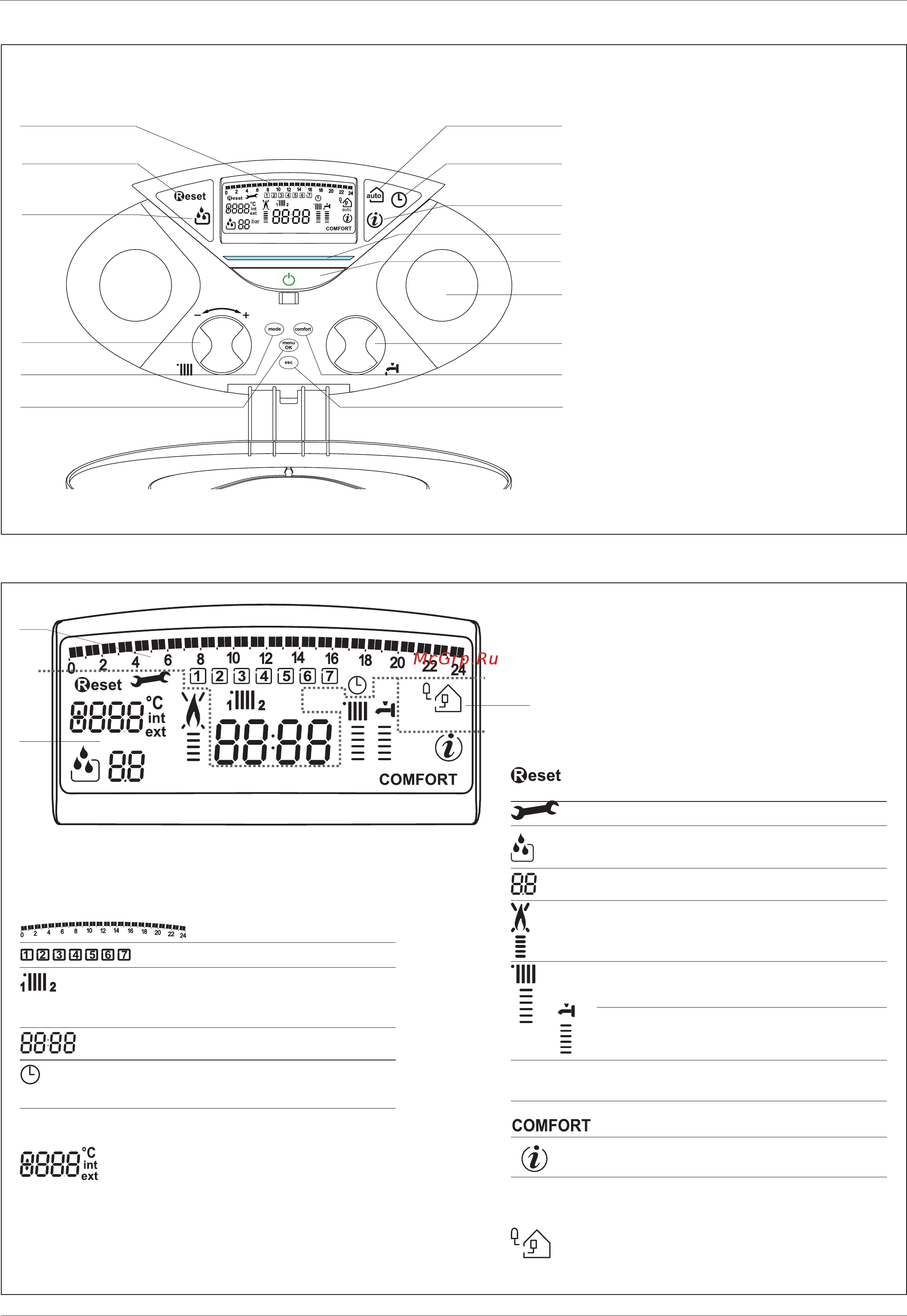

ПАНЕЛЬ УПРАВЛЕНИЯ
Обозначения:
1. Дисплей
2. Кнопка RESET (сброс)
3. Кнопка “Полуавтоматическая подпитка”
5. Ручка-регулятор для задания
температуры в контуре отопления
– поворотный переключатель для
программирования котла и перемещения
по строкам меню.
6. Кнопка MODE (выбор режима “летний /
зимний”)
7. Кнопка MENU/OK (меню/ввод
– кнопка настройки параметров и
программирования)
8. Кнопка ESC (отмена)
9. Кнопка COMFORT (функция “Комфорт”)
10. Ручка-регулятор для задания
температуры в контуре ГВС
11. Таймер (дополнительный аксессуар)
12. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
13. Индикатор наличия пламени
14. Кнопка INFO (информация)
15. Кнопка “Таймер - программатор”
16. Кнопка AUTO (автоматический режим)
ABCDEFGHIL123456
auto
bar
16
17
18
Дисплей
ABCDE...
Требуется нажать кнопку сброса (RESET)
Необходима техническая помощь
Требуется подпитка контура отопления
(в процессе подпитки индикатор мигает)
Цифровой индикатор давления
Индикатор наличия пламени или
отключения котла
Работа в режиме отопления и отображение уровня
установленной температуры
Работа в режиме ГВС и отображение уровня
установленной температуры
Бегущая строка / отображение сообщений для
пользователей
Активирована функция “Комфорт” (контур ГВС)
Работа в АВТОМАТИЧЕСКОМ режиме (активен режим
автомати-ческого регулирования температуры - функция
AUTO) с отобра-жением внутренних или внешних
датчиков температуры
Функция INFO
Режим работы
День недели (Пон., …Воскр.)
Зона 1 – котел работает в режиме, отобра-жаемом на
дисплее, зона 2 – котел работает по программатору в
режиме отопления
Дата и время
Котел работает по программатору в режиме отопления
Цифровые индикаторы:
- состояние котла и уставка температуры
- настройки меню
- отображение кодов неисправностей
- отображение температуры воздуха в помещении
(только при подключении регу-лятора температуры по
шине передачи данных – дополнительный аксессуар)
- отображение температуры наружного воздуха (при
подключении внешнего датчика – дополнительный аксессуар)
Обозначения:
16. Индикаторы таймера - программатора
18. Индикация внешних устройств контроля и управления
17. Индикация: сервис и диагностика
ABCDEFGHIL123456
1
2
3
5
6
7
16
15
14
12
13
11
10
9
8
