7
Описание котла

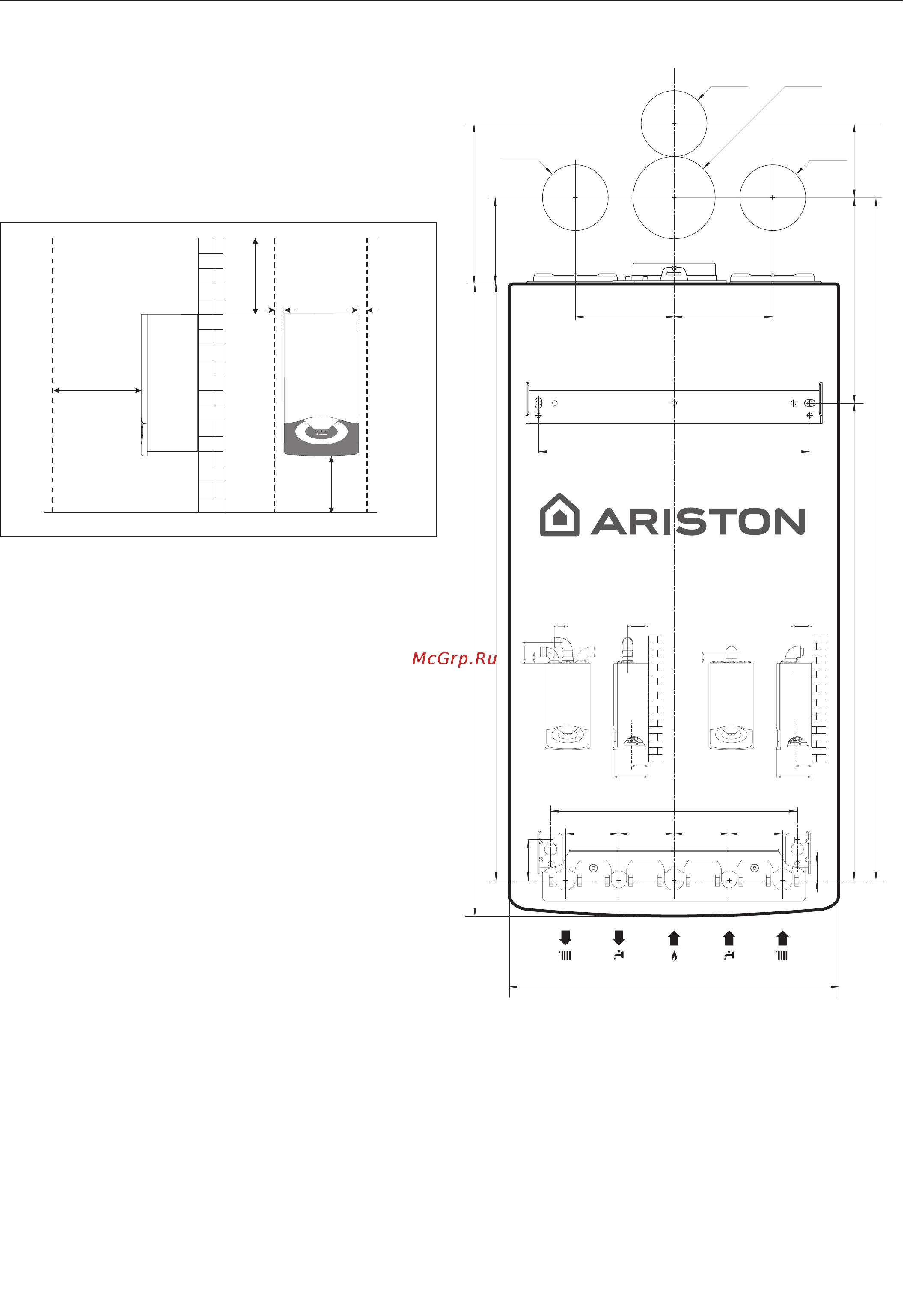

Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании следует
обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.
450
053
003
50 50
400
65676765
120
120
ø80
ø80
ø80
ø100
770
250
580
830
105
195
90
725
1/2"
1/2"
3/4"
3/4"
3/4"
195
105
120
180
105
315
150
180
315
150
ø 80 + ø 80 ø 60/100 - ø 80/125
300
50
20
330
МОНТАЖНЫЙ ШАБЛОН
