Описание котла

770

200

150

120 120

200

180

65 6567 67

25770

A . Патрубок подачи в контур отопления

B. Патрубок подачи в контур ГВС

C. Подвод газа

D. Подвод холодной воды

E. Возврат из контура отопления

Минимальные расстояния

Для легкого доступа к котлу при техническом обслуживании

следует обеспечить соответствующие минимально

допустимые расстояния (свободное пространство) от

корпуса котла до близлежащих предметов и поверхностей.

Устанавливать котел следует в соответствии с действующими

нормами и правилами, а также в соответствии с

требованиями производителя. При установке обязательно

используйте уровень, котел должен находиться в строго

вертикальном положении.

450

003

50 50

400

65676765

120

770

250

580

830

725

1/2"

3/4"

195

105

120

180

105

315

150

180

315

150

ø 80 + ø 80 ø 60/100 - ø 80/125

300

330

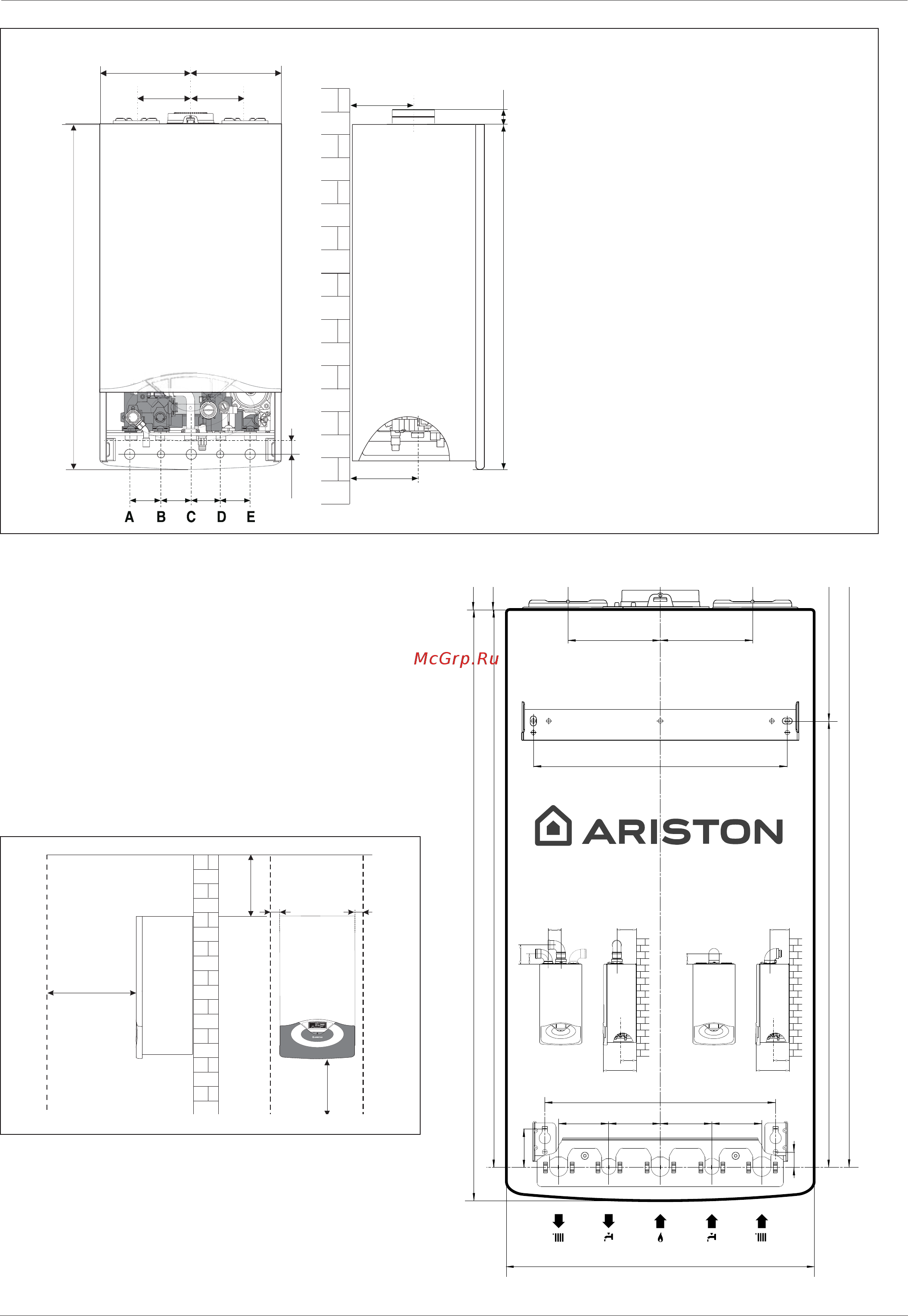

Габаритные размеры

МОНТАЖНЫЙ ШАБЛОН
