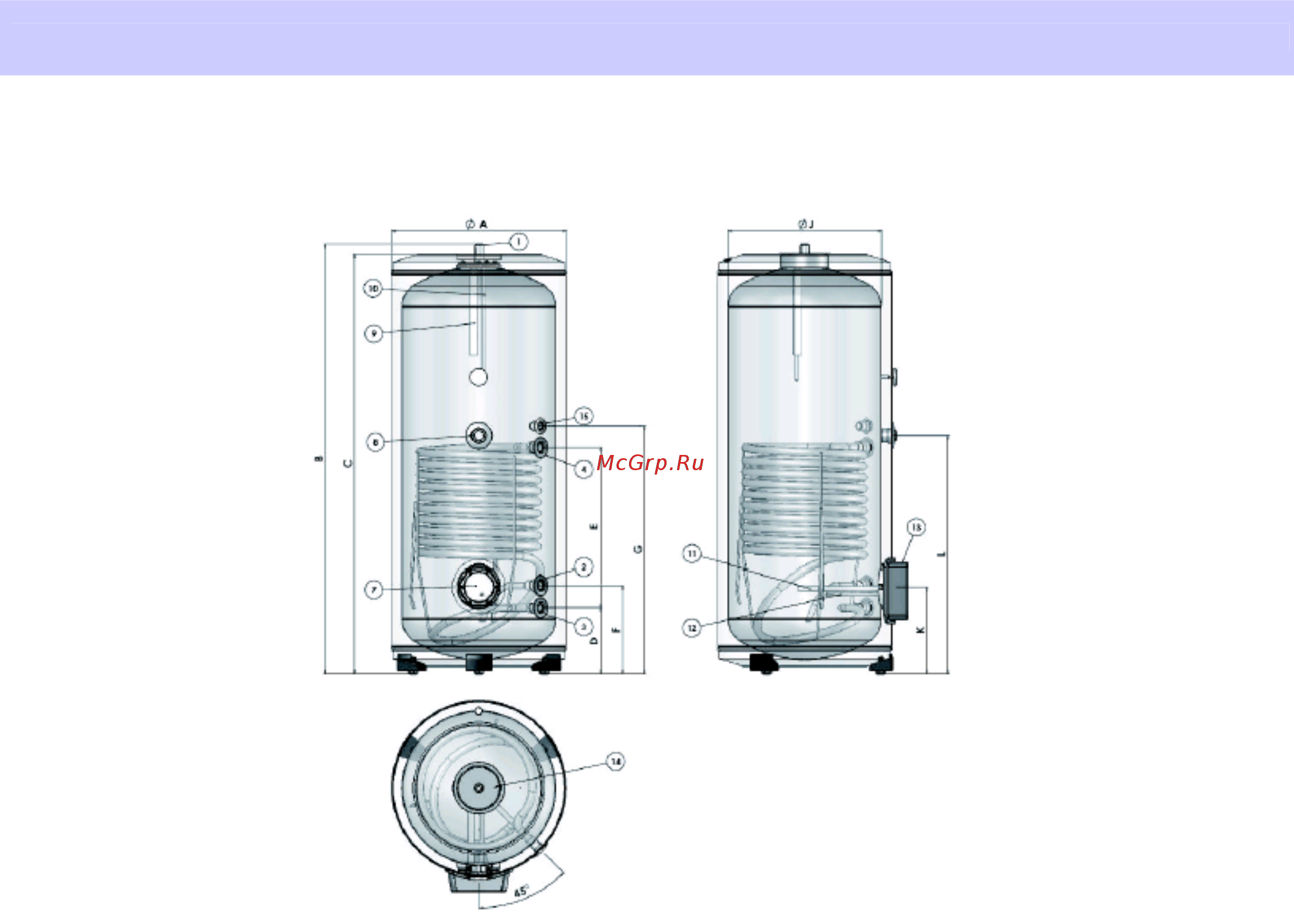

Технические характеристики и габаритные размеры оборудования с 1 теплообменником

Водонагреватель: мм

1. Выход горячей воды 1’’M

2. Вход холодной воды 1 ‘‘F

3. Возврат теплообменника солнечного контура 1’’F

4. Подача теплообменника солнечного контура 1’’F

5. Возврат теплообменника дополнительного источника нагрева 1’’F

6. Подача теплообменника дополнительного источника нагрева 1’’F

7. Боковой фланец Ø 110

8. Соединение 1’’ 1/2 для электрического ТЭНа

9. Верхний магниевый анод

10. Гильза для датчика

11. Боковой магниевый анод

12. Гильза для датчика

13. Защитный кожух

бокового фланца

14. Защитный кожух верхнего фланца

15. патрубок линии рециркуляции
