19

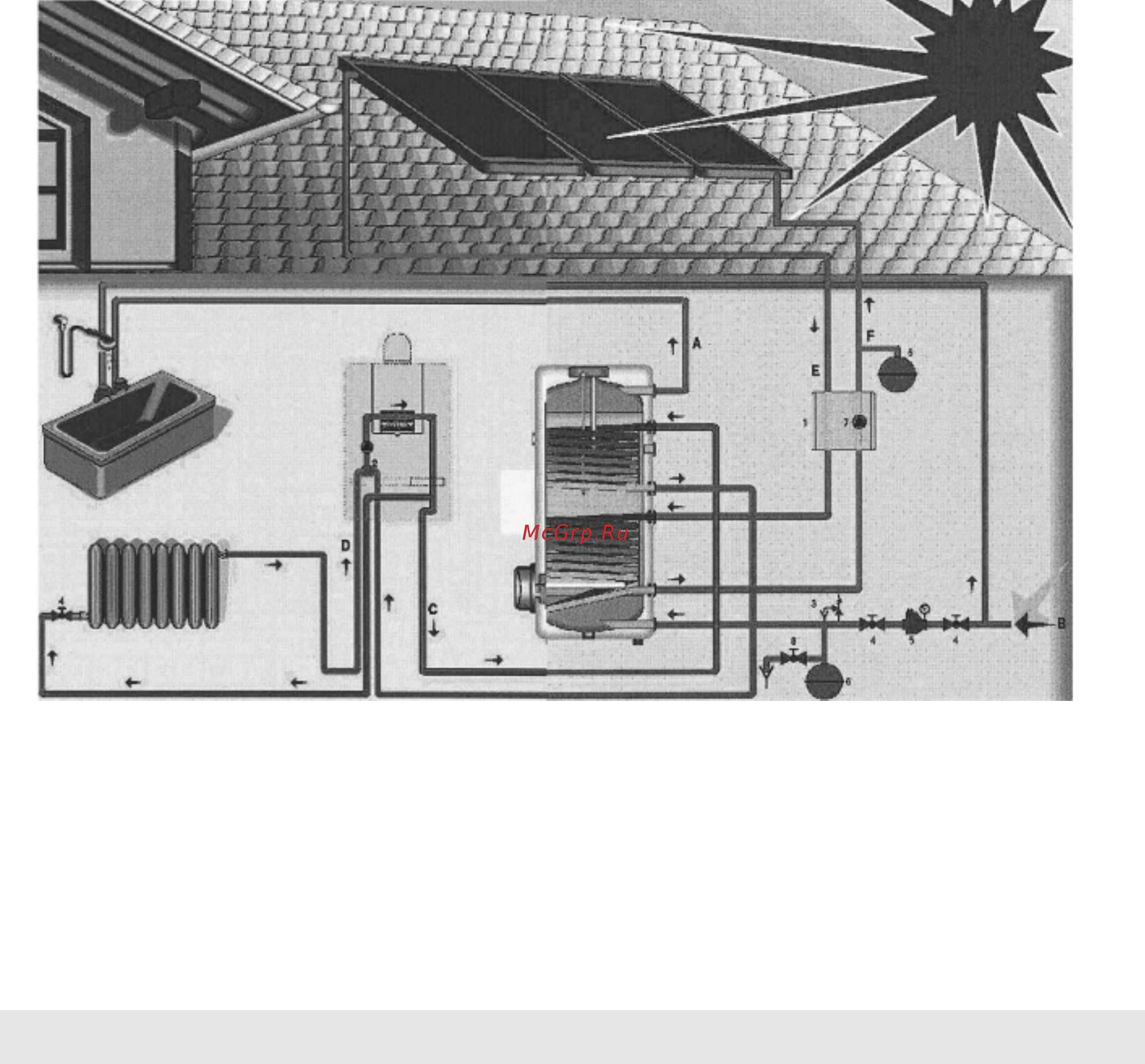

СТАНДАРТНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
ДЛЯ СИСТЕМЫ С СОЛНЕЧНЫМ КОЛЛЕКТОРОМ
1 – Насос
2 – Клапан с электроприводом
3 – Предохранительный клапан
4 – Кран
5 – Редуктор давления
6 – Расширительный бак контура отопления
7 – Циркуляционный насос
8 – Сливной кран
A – Подача нагретой воды системы ГВС к потребителю
B – Вход холодной воды
C/D – Контур отопления
E/F – Контур солнечного коллектора
