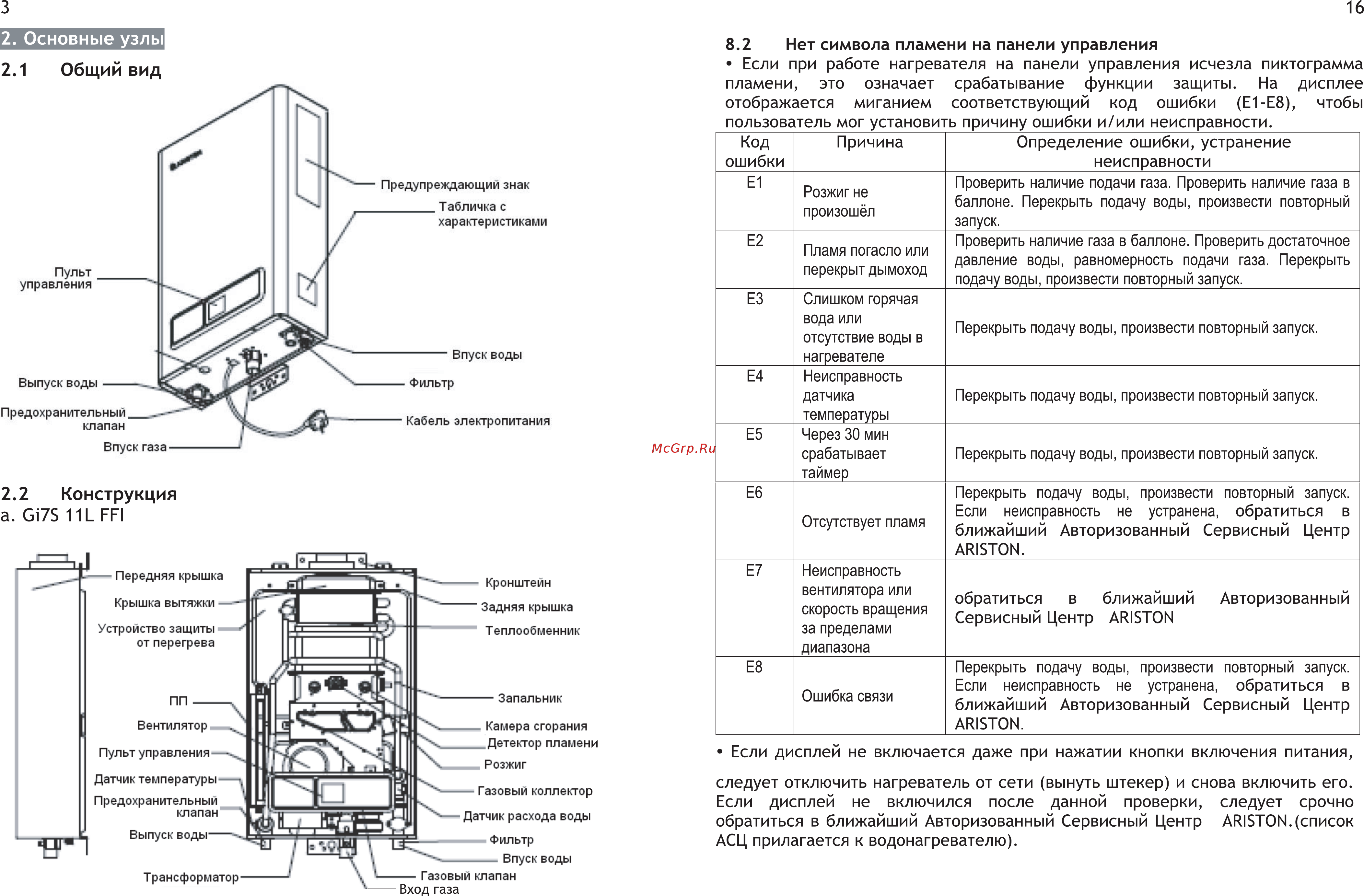

3 16 2 Основные узлы 2 1 Общий вид 2 2 Конструкция a GÍ7S 11L FFI Г Передняя крышка Крышка вытяжки Устройство защиты от перегрева ПП Вентилятор Пульт управления Кронштейн Задняя крышка Теплообменник Запальник Камера сгорания Детектор пламени Розжиг Датчик температуры Предохранительный клапан Выпуск воды Трансформатор Газовый коллектор Датчик расхода воды Фильтр Впуск воды Газовый клапан Вход газа 8 2 Нет символа пламени на панели управления Если при работе нагревателя на панели управления исчезла пиктограмма пламени это означает срабатывание функции защиты На дисплее отображается миганием соответствующий код ошибки Е1 Е8 чтобы пользователь мог установить причину ошибки и или неисправности _______________________ Код Причина Определение ошибки устранение ошибки неисправности Проверить наличие подачи газа Проверить наличие газа в Е1 Розжиг не баллоне Перекрыть подачу воды произвести повторный произошёл запуск Е2 Проверить наличие газа в баллоне Проверить достаточное Пламя погасло или давление воды равномерность подачи газа Перекрыть перекрыт дымоход подачу воды произвести повторный запуск ЕЗ Слишком горячая вода или Перекрыть подачу воды произвести повторный запуск отсутствие воды в нагревателе Е4 Неисправность Перекрыть подачу воды произвести повторный запуск датчика температуры Е5 Через 30 мин срабатывает Перекрыть подачу воды произвести повторный запуск таймер Е6 Перекрыть подачу воды произвести повторный запуск Если неисправность не устранена обратиться в Отсутствует пламя ближайший Авторизованный Сервисный Центр ARISTON Е7 Неисправность вентилятора или обратиться в ближайший Авторизованный скорость вращения Сервисный Центр ARISTON за пределами диапазона Е8 Перекрыть подачу воды произвести повторный запуск Если неисправность не устранена обратиться в Ошибка связи ближайший Авторизованный Сервисный Центр ARISTON Если дисплей не включается даже при нажатии кнопки включения питания следует отключить нагреватель от сети вынуть штекер и снова включить его Если дисплей не включился после данной проверки следует срочно обратиться в ближайший Авторизованный Сервисный Центр ARISTON список АСЦ прилагается к водонагревателю
