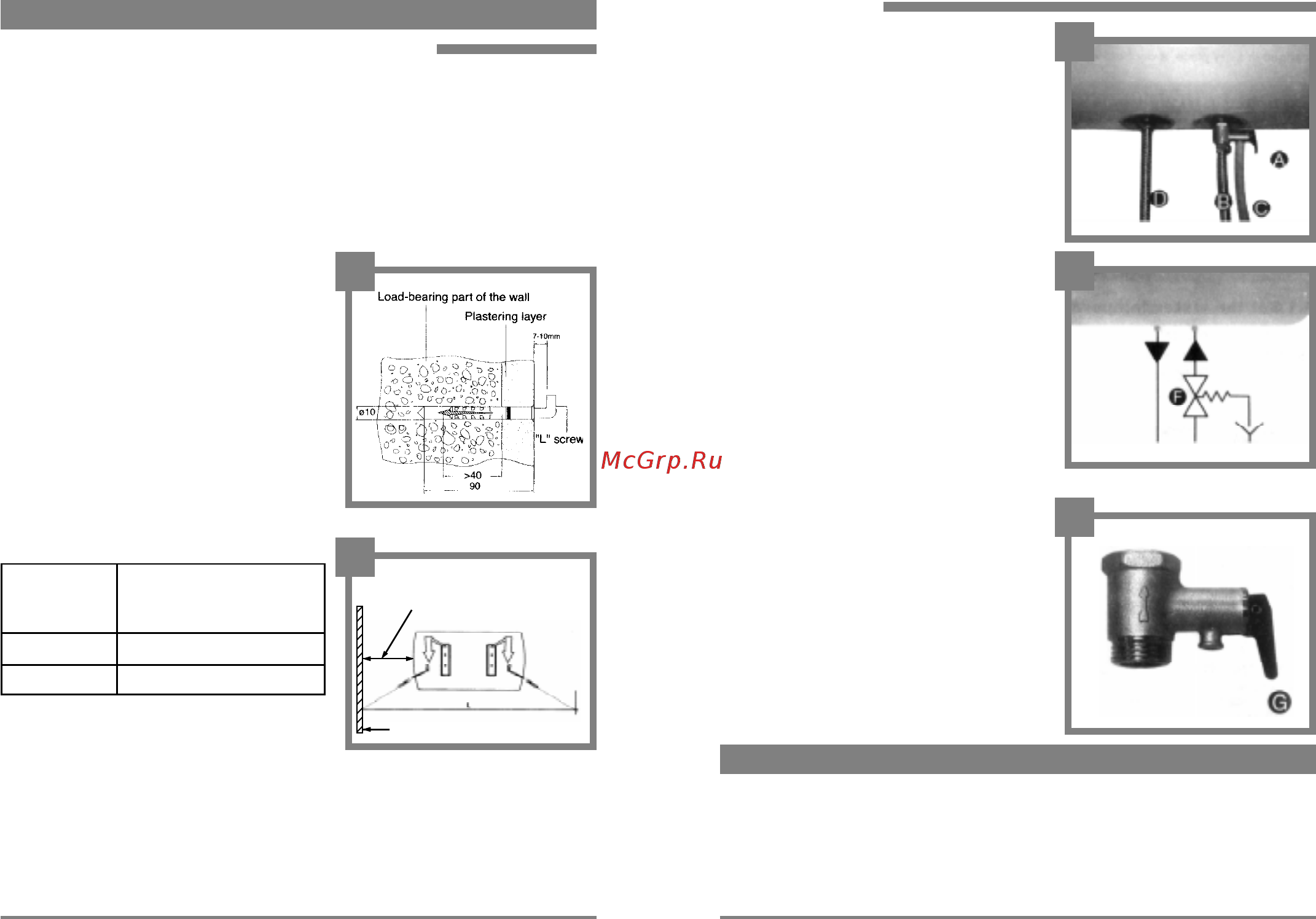

4 2 Подвод воды Инструкция по установке 4 1 Как установить водонагреватель на стену Водонагреватель должен быть установлен таким образом чтоб слева оставалось не менее 475мм от каких либо препятствий Это нужно для облегченного доступа к съемной панели Убедитесь что стена выдерживает двойной вес водонагревателя с водой С помощью ударной дрели просверлите два отверстия диаметром чуть меньше чем диаметр пластиковых дюбелей под шурупы Далее расширьте отверстия до диаметра пластиковых дюбелей используя стандартный не ударный режим дрели Вставьте пластиковые дюбели в отверстия С помощью инструмента вверните Ь образный крюк так чтобы расстояние между головкой крюка и стеной было 7 10 мм Головка крюка должна быть поднята кверху см рис 5 Для уменьшения теплопотерь водонагреватель следует устанавливать как можно ближе к точке водоразбора С каждой из сторон водонагревателя оставьте как минимум 50 см свободного пространства для облегчения обслуживания нагревателя Вы можете использовать дюбели и шурупы других типов в соответствии со структурой вашей стены но убедитесь что погружение дюбеля в твердую часть стены должна составлять не менее 40 мм см рис 5 Наклоните водонагреватель к стене и опускайте его медленно пока крюки не войдут ответные пазы на кронштейнах водонагревателя Потяните водонагреватель вниз чтобы убедиться в надежности Подсоедините трубу горячей воды О к трубе отвода горячей воды из водонагревателя помеченной красным цветом Трубы подвода и отвода воды должны выдерживать давление в 6 5 бар и температуру 80 С Не затягивайте предохранительный клапан слишком сильно чтоб не повредить его Если давление в гидравлической сети близко к порогу срабатывания предохранительного клапана установите редукционный клапан для уменьшения давления Г на питающую трубу до входа в водонагреватель см рис 8 Если клапан установлен на питающую трубу держите его открытым для нормальной работы Легкое подкапывание из дренажного отверстия предохранительного клапана в процессе нагрева является нормой что означает выход избыточного давления из бака см рис 9 Во время нормальной работы из трубы горячей воды должно выходить достаточное количество воды Если это не так пожалуйста обратитесь в ближайший сервисный центр крепления см рис 6 Модель Расстояние Ь между кронштейнами для установки мм 35 литров 388 50 литров 527 Внимание Водонагреватель должен быть установлен в помещении В случае если в зимний период Вы не используете водонагреватель то для предотвращения замерзания и повреждения прибора сливайте воду Как сливать воду из водонагревателя см 7 2 Навинтите предохранительный клапан поставляемый в комплекте с водонагревателем на трубу входящей холодной воды помеченной синим цветом см рис 7 Подсоедините трубу подвода холодной воды В к нижнему концу предохранительного клапана Подсоедините дренажную трубку С к дренажному концу предохранительного клапана Другой конец этой трубки не должен быть заглушен 6 Minimum required distance from wall 1 6 0 Wall Действия которые необходимо сделать после установи Перед включением в сеть заполните водонагреватель водой Для этого откройте вентиль на трубе входа холодной воды перед нагревателем и вентиль на выходе из водонагревателя а также вентиль горячей воды на смесителе По мере наполнения водой водонагревателя из него через вентиль горячей воды будет выходить воздух Когда из смесителя польется постоянный напор воды это означает что водонагреватель наполнен Внимание Перед включением в сеть убедитесь что нет течи воды во всей гидросистеме 13 14
