ВНИМАНИЕ z
Вскрывать и устанавливать регулятор в соот-
ветствии со схемой на крышке корпуса
может только квалифицированный специа-
лист. При этом необходимо соблюдать
требования существующих инструкций по
технике безопасности.
Ö
Для обеспечения монтажа (согласно VDE
0100)подключение производите на ров-
ной не проводящей электрический ток и
негорючей поверхности.
Регулятор устанавливается независимо от
места работы теплого пола и служит ис-
ключительно для регулирования темпера-
туры во внутренних и сухих помещениях с
нормальными условиями среды. Этот при-
бор соответствует требованиям DIN EN 60730
и работает по принципу действия 1С.
1. Применение
• Электрические теплые полы
• Водяные теплые полы
2. Работа
Регулятор определяет температуру пола с помощью
внешнего выносного датчика температуры. Если
температура опускается ниже установленной,
регулятор включает подогрев теплого пола,при
достижении заданной температуры регулятор
отключает подогрев.
Диапазон настройки 1...4 соответствует диапа-
зону температур 10...40 °C.
Контроллер можно включать и выключать сете-
вым выключателем.
Процесс подогрева можно определить по
светящемуся индикатору.
При разрыве или коротком замыкании провода
датчика температуры нагрев отключается.
3. Установка
a) Контроллер
– система должна быть обесточена
– вытащите ручку регулировки температуры
– выверните фиксирующий винт
– снимите верхнюю часть корпуса
– подключите в соответствии со схемой
(см.верхнюю часть корпуса)
b) Датчик температуры
Внимание:
Перед нанесением верхнего слоя полового
покрытия небходимо уложить полую трубку для
температурного датчика таким образом, что бы
поверхность основы оставалась плоской.
Провод датчика расчитан на напряжение сети.
С помощью гибкого провода сечением 1,5 мм²,
стандартный провод температурного датчика
можно удлинить до 50 метров.
При прокладке в кабельных каналах или вблизи
силовых проводов необходимо использовать
экранированный кабель.
Внимание:
При выходе прибора из строя провод датчика
может оказаться под сетевым напряжением.
4. Схема подключения
Внимание:
сквозное подключение заземления
5. Технические характеристики
Тип контроллера FTE 600 SN
Коммутируемый ток 16 A (4 A cos ϕ = 0,6)
Номинальное напряжение
при частоте 50 Гц 230 В ~(195...253 В)
Диапазон регулировки
температуры 1...4 (соответствует
10...40 °C)
Выключатель Вкл./Выкл.
Светодиод Нагрев Вкл.
Контакт (реле) 1 Н-Р контакт
(для «нагрева»)
Режим управления Двухточечный
(вкл./выкл.)
Гистерезис Прибл.1 К
Степень защиты корпуса IP 30
Класс безопасности II*
Доп.рабочая температура
–20 ...40 °C
Температура хранения –20 ...70 °C
Степень загрязнения 2
Расчетное импульсное
напряжение 2,5 кВ
Температура при
испытании на
прочность 75 °C
Напряжение и ток при
измерении помех 230 V; 0,1 A
6. Размеры
Характеристики датчика
Диапазон температур 10 . .. 60°C
[kΩ] [V]
10°C 66,8 3,7
20°C 41,3 3,4
30°C 26,3 2,9
40°C 17,1 2,5
50°C 11,3 2,0
60°C 7,5 1,5
Значения можно измерять только на отключенном
датчике.

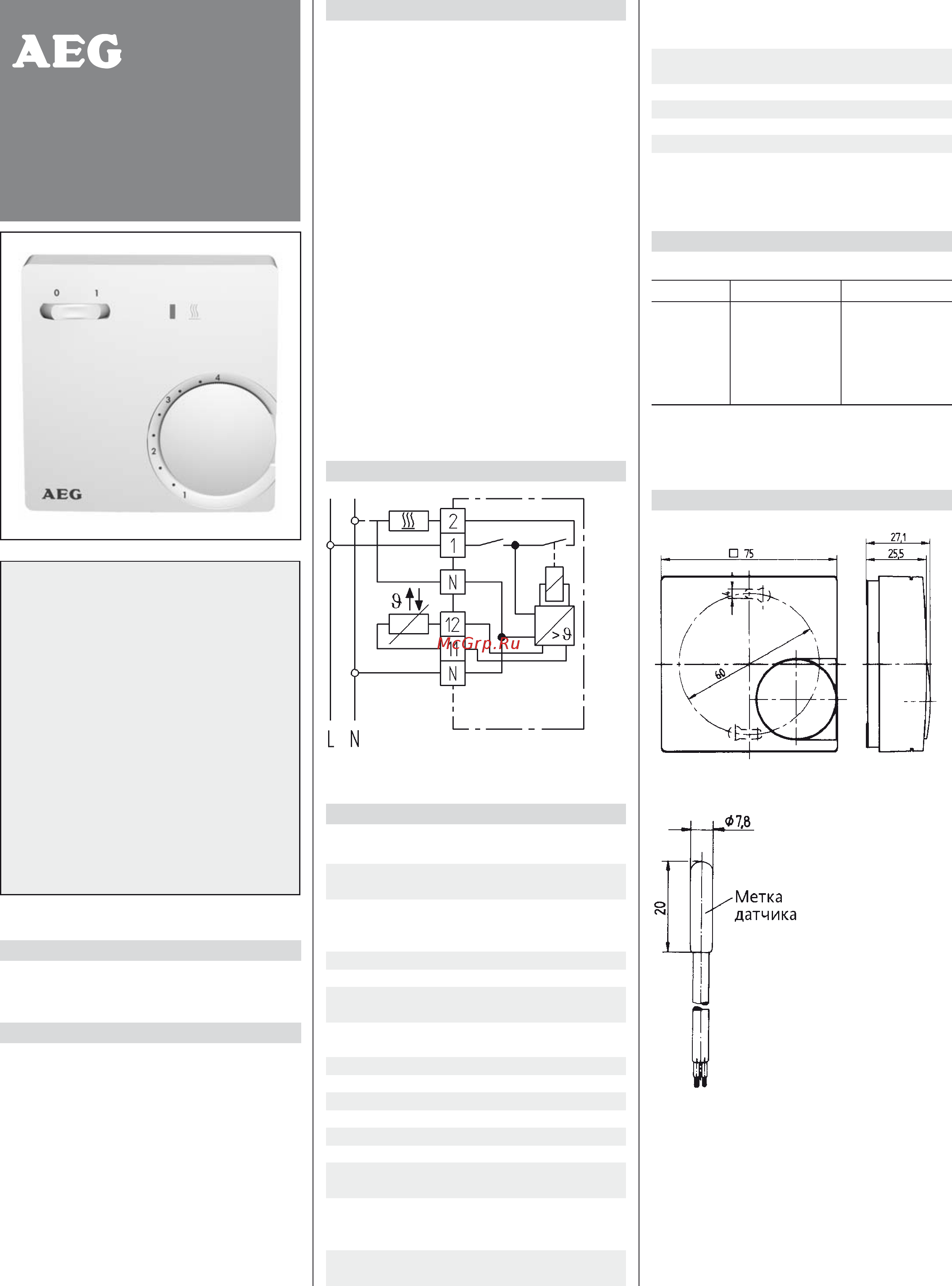

468 931 0003291-3
Инструкция по монтажу и
эксплуатации
Регулятор температуры
для теплого пола
FTE 600 SN
Отсутствие ошибок не гарантируется. Возможны технические изменения A 280922-35415-1042
Датчик температуры
Метка датчика белая
Чувствительный
элемент NTC
провод датчика ПВХ (2 x 0,50 мм²)
Длина провода 4 м
Стапень защиты IP 68
Температуры среды –25 ...70 °C
*См.раздел «Внимание».
