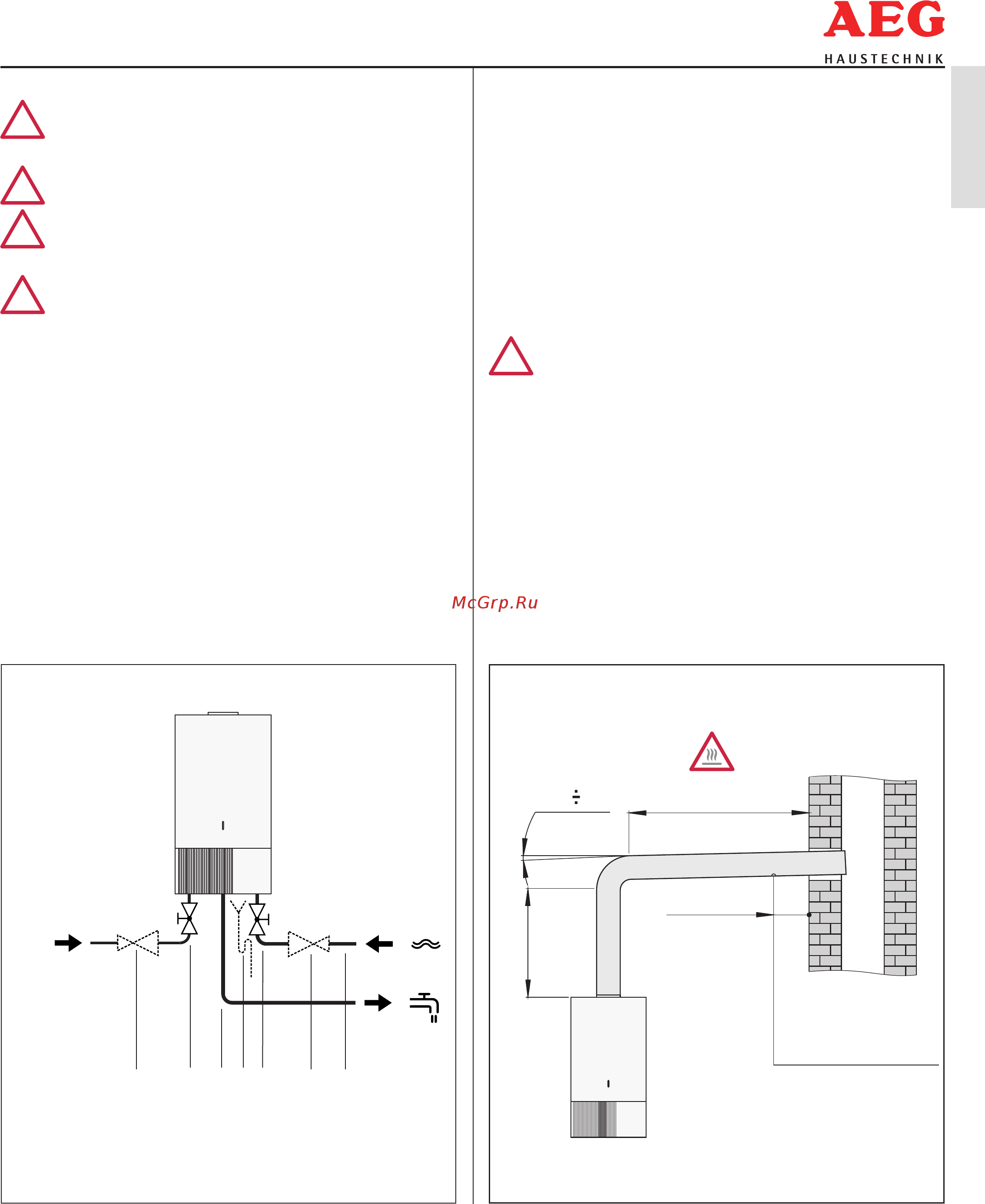

7
Русский
Установка прибора
!
Установка должна проводиться только авторизованным специали-
стом.
!
Следуйте предписаниям по установке, действующим в данной стране.
!
Убедитесь, что вид газа и его давление совпадают с данными на за-
водской табличке прибора.
!
Перед подключением газо- и водопроводов к прибору тщательно
промойте их, чтобы удалить загрязнения и частицы,
появившиеся во время установки.
Подключение газопровода
На газопровод необходимо установить соответствующий запорный клапан •
G3/4“, см. рисунок.
Подключение водопровода
В подводящий водопровод с холодной водой необходимо установить •
запорный клапан, см. рисунок.
Производитель также рекомендует установить на водопровод редукционный •
клапан.
1
2 3
4 5
26_09_01_0223
Установка газо- и водопровода
1 Редукционный клапан
2 Запорный клапан
3 Выход горячей воды
4 Редукционный клапан (опциональный)
5 Вход холодный воды
6 Сточный трубопровод с
сифоном (опциональный)
В случае использования гофрированных труб минимальный радиус изгиба не •
должен быть меньше 20 мм.
Присоедините прилагающийся запорный клапан к трубопроводу холодной •
воды.
Присоедините запорный клапан к патрубку для входа холодной воды на •
приборе.
Присоедините патрубок для выхода горячей воды на приборе к трубопроводу •
горячей воды.
Установка трубопровода для
отработанных газов
!
Прибор должен быть присоединен к трубопроводу для отвода от-
работанных газов или к дымовой трубе. Следуйте
предписаниям по установке, действующим в данной стране.
Прибор разрешается эксплуатировать только при наличии соответствующего •
трубопровода для отвода отработанных газов. Необходимо соблюдать
следующие размеры!
Отдельные детали трубопровода для отвода отработанных газов должны •
плотно соединяться друг с другом и не пропускать отработанные газы.
Не разрешается проводить трубопровод для отвода отработанных газов через •
потолки.
Рядом с полом помещения, в котором установлен прибор, должно иметься •
отверстие для притока свежего воздуха.
Труб опр овод д ля отв од а
отработанных газов
26_09_01_0224
2
+ 2° 5°
≥ 350
pz
min
≥ 3 Pa
≤ 2.000
≈ 100
6
Газ
