ОСНОВНЫЕ ЭЛЕМЕНТЫ

УПРАВЛЕНИЯ ТЕЛЕВИЗОРОМ И

ИХ НАЗНАЧЕНИЕ

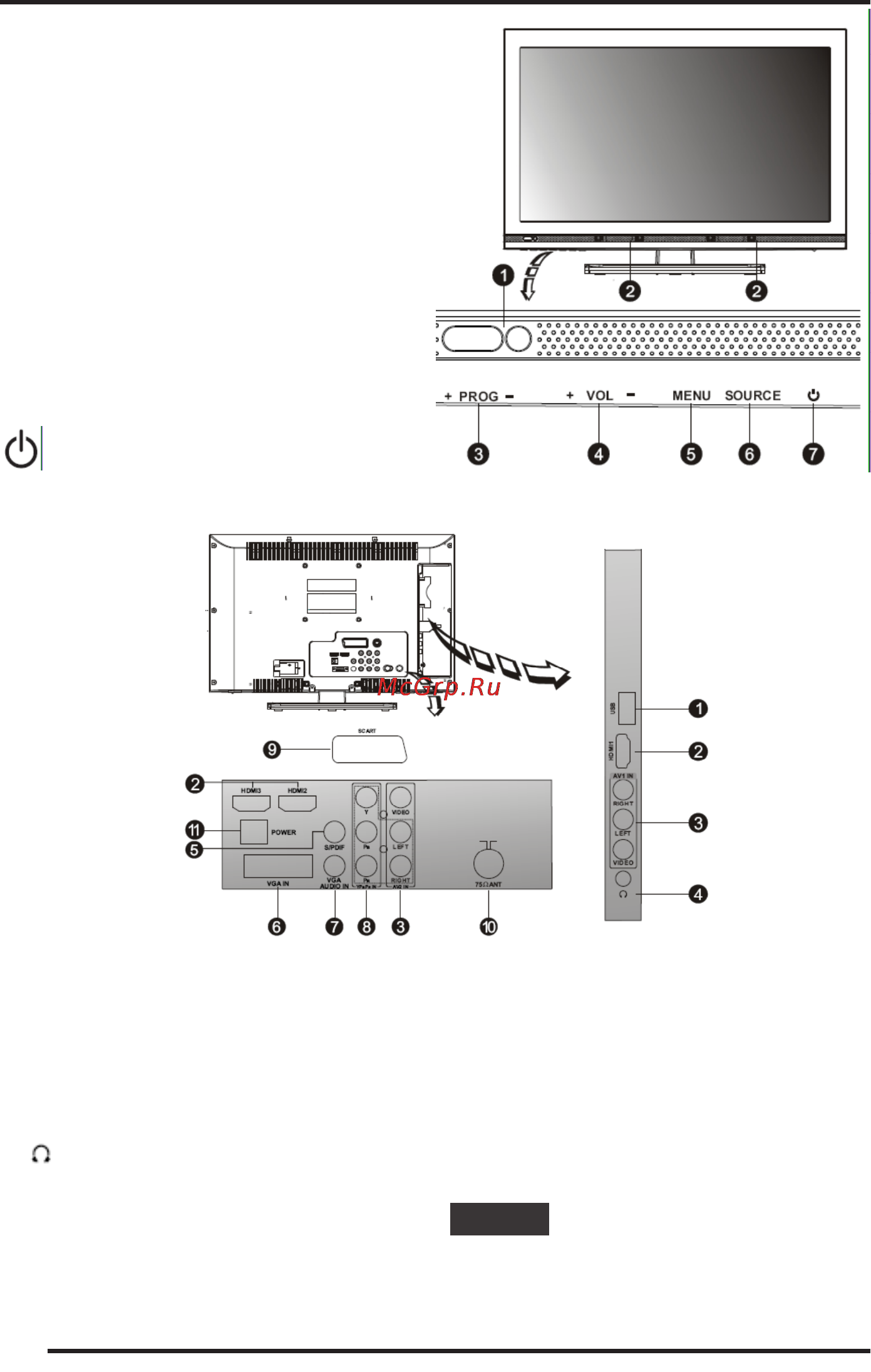

КНОПКИ ТЕЛЕВИЗОРА И ИХ фУНКЦИИ

+PROG- - Кнопки переключения телеканалов в

прямом/обратном направлении / навигации по

меню настроек

+VOL- - Кнопки регулирования уровня громкости

/ настройки параметров меню

MENU – Кнопка перехода в меню настроек /

выхода из меню настроек

SOURCE – Кнопка выбора источника сигнала

- Кнопка включения телевизора / перехода в

ждущий режим

РАЗъЕМЫ ТЕЛЕВИЗОРА И ИХ НАЗНАЧЕНИЕ

1. USB – Разъем USB

2. HDMI 1, 2, 3 – Разъемы HDMI для подключения

DVD-плеера и другого оборудования

3. AV IN 1, 2 (RIGHT, LEFT, VIDEO) – Входные ви-

део и аудио разъемы

4. Разъем для подключения наушников

5. S/PDIF Цифровой аудио выход

6. VGA – Входной разъем для подключения видео

сигнала ПК

7. VGA AUDIO IN – Входной разъем для подклю-

чения аудио сигнала ПК

8. Y Pb Pr - Компонентный вход для подключения

DVD-плеера и другого оборудования (аудио сиг-

нал подключается к аудио входу AV2)

9. SCART – Входной разъем SCART (аудио и видео)

(кроме модели STV-LC4285FL)

10. 75 Ω ANT IN - Гнездо для подключения телеви-

зионной антенны

11. POWER – Разъем для подключения кабеля пи-

тания

Внимание!

Все изображения приведены для примера. Реальное

расположение выходов может отличаться.
