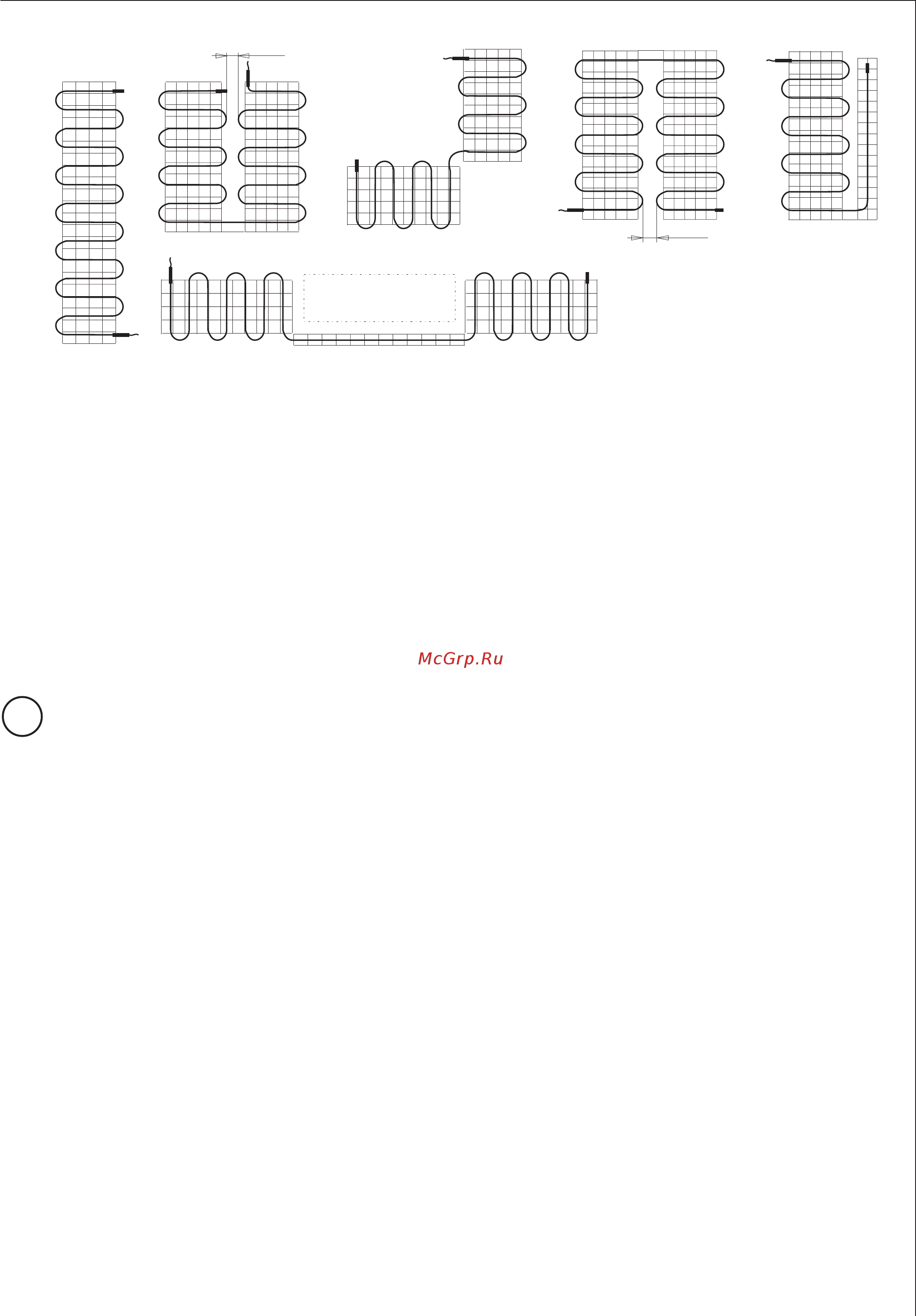

![AEG SDH 150/6,7 Twin [37/44] Запуск](/views2/1406923/page37/bg25.png)
37
Монтаж – для технического специалиста
60 mm
60 mm
26_07_29_0014
ª Нельзя уменьшать радиус изгиба ниже величины 5 x D.
ª Нужно соблюдать минимальное расстояние между участками нагревательного кабеля (см. главу «Технические
характеристики»).
ª Нагревательные маты нельзя прокладывать под ванной, кухонной мебелью и в подобных местах.
ª Позисторы нужно проложить по бокам нагревательных матов до специально предусмотренной соединитель-
ной коробки.
ª Датчик остаточного тепла нужно проложить в области поворота дверей в закрытой на конце защитной трубе,
чтобы он расположился внутри подогреваемой поверхности посредине, между двумя участками нагрева-
тельного кабеля (отступ от стены около 50 см).
ª Датчик пола нужно уложить в закрытой на конце защитной трубе или соединить с втулкой датчика (медной
или алюминиевой), обеспечив возможность замены.
ª Контрольный замер 2: теперь нужно замерить общее сопротивление или сопротивление изоляции. Внести
значения в протокол испытаний.
Нагревательный мат должен располагаться обособленно, ни в коем случае не допускайте его укладки
поверх другого мата. Нагревательный мат нельзя перегибать, скручивать и зажимать.
5.6 Электрическое соединение
ª Муфты не должны работать на растяжение.
ª Не укорачивайте нагревательный кабель. Не подсоединять нагревательный кабель напрямую. Укоротить или
удлинить можно только позистор.
ª В соединительной коробке позисторы отдельных нагревательных матов соединяются параллельно.
ª Необходимо использовать только постоянное соединение. Должна существовать возможность отсоединения
нагревательного кабеля от питающей сети с раствором всех контактов минимум 3 мм.
ª Порядок электрического соединения регулирующих устройств описан в соответствующем руководстве.
5.7 Выбор и укладка верхнего покрытия
Для верхнего покрытия подходит кафель, керамическая плитка, природный камень и бетонные блоки. Текстиль-
ная облицовка, а также материалы из ПВХ и паркет также пригодны, если на них помечено «пригодно для полов
с подогревом».
ª Контрольный замер 3: После укладки настила измерить общее сопротивление и сопротивление изоляции.
Внести значения в протокол испытаний.
6. Запуск
ª Перед укладкой верхнего слоя прогрейте бесшовный пол не раньше чем через 21 день после работ по уклад-
ке бесшовного пола. Для типа ZF2200 предусмотрена 7-дневная программа прогрева. Если используется дру-
гой регулятор, то программа прогрева выполняется вручную.
ª Внесите в протокол данные процедуры прогрева.
