AEG SDH 175/1,5 Twin [11/60] Installation für den fachhandwerker

Installation - für den Fachhandwerker

 60 mm

26_07_29_0014

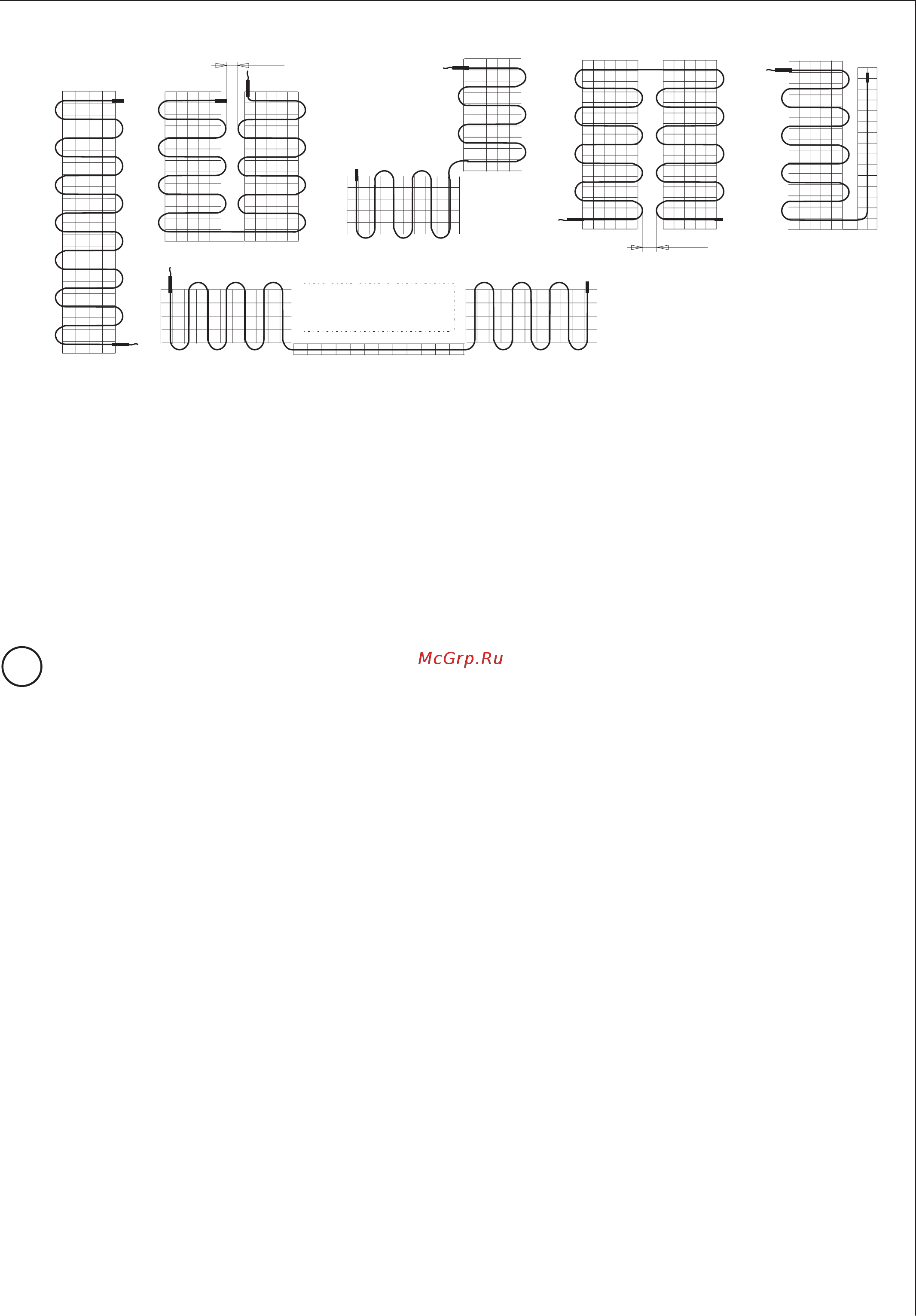

» Der Biegeradius von 5 x D darf nicht unterschritten werden.

» Halten Sie den Mindestabstand zwischen den Heizleitern (siehe Kapitel Technische Daten) ein.

» Verlegen Sie unter Badewannen, Küchenzeilen oder ähnlichem  Heizmatten.

» Führen Sie die Kaltleiter seitlich an den Heizmatten vorbei in die dafür vorgesehene Anschlussdose.

» Verlegen Sie den Restwärmefühler im Türschwenkbereich in einem am Ende verschlossenen Schutzrohr, so dass er inner-

halb der beheizten Fläche mittig zwischen zwei Heizleitungen liegt (Wandabstand circa 50 cm).

» Verlegen Sie den Fußbodenfühler in einem am Ende verschlossenen Schutzrohr oder mit einer Fühlerhülse (Kupfer oder

Aluminium) verbinden, ein Austausch muss möglich sein.

»  Messen Sie jetzt den Gesamtwiderstand und den Isolationswiderstand. Dokumentieren Sie die Werte

auf dem Prüfprotokoll.







 

» Achten Sie darauf, dass die Muffen nicht auf Zug beansprucht werden.

» Kürzen Sie das Heizkabel nicht. Schließen Sie das Heizkabel nicht direkt an. Kürzen oder verlängern Sie nur den Kaltleiter.

» Verbinden Sie die Kaltleiter der einzelnen Heizmatten parallel in der Anschlussdose.

» Verwenden Sie nur einen festen Anschluss. Sie müssen die Heizleitung über eine Trennstrecke von mindestens 3 mm all-

polig vom Netz trennen können.

» Entnehmen Sie den elektrischen Anschluss für die Steuergeräte der jeweiligen Anleitung.

 

Als Oberbelag sind Fliesen, Keramikplatten, Natur- und Betonsteine geeignet. Textilbeläge sowie PVC und Parkett sind ebenso

geeignet, wenn diese den Vermerk „für Fußbodenheizung geeignet“ tragen.

»  Messen Sie nach dem Verlegen des Bodenbelages den Gesamtwiderstand und den Isolationswider-

stand. Dokumentieren Sie die Werte auf dem Prüfprotokoll.
