ACV ALFA Sprint S [9/20] Обслуживание

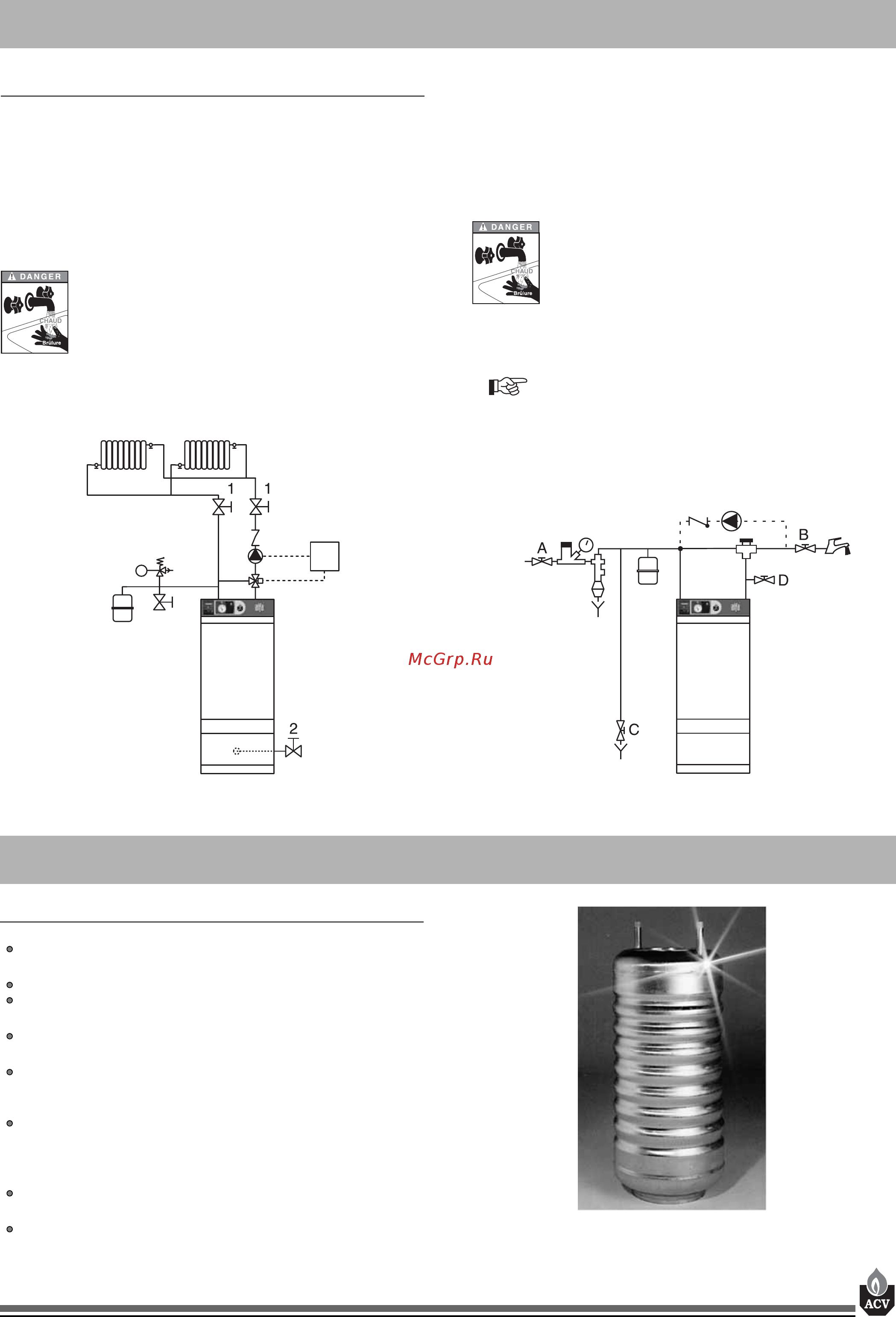

![ACV ALFA Sprint MV [9/20] Обслуживание](/views2/1407241/page9/bg9.png)
9
4 ОБСЛУЖИВАНИЕ
5 ОПИСАНИЕ
Рис. 14: Бойлер контура горячего водоснабжения
из нержавеющей стали.
5.1 ОБЩЕЕ ОПИСАНИЕ
Двухконтурный котел (отопление и горячее водоснаб
жение).
Поставляются версии для природного газа и пропана.
Принцип «бак в баке» для производства горячей сани
тарной воды.
Фитинги для присоединения контура отопления (воз
можны как дополнительная опция).
Панель управления с главным выключателем, термос
татом котла, термометром, переключателем «зи
ма–лето» и гнездом для установки контроллера ACV.
Котлы ALFA Sprint SV и MV разработаны для присое
динения к коаксиальному газоходу и имеют закрытую
камеру сгорания. Котлы ALFA Sprint S и M разработа
ны для присоединения к стационарному дымоходу.
Котлы ALFA Sprint S и SV мощность 31,95 кВт постав
ляются с газовой горелкой ACV BG 2000S.
Котлы ALFA Sprint M и MV мощностью от 9,2 до 31,15
кВт поставляются с газовой горелкой ACV BG 2000M.
4.5 СЛИВ ТЕПЛОНОСИТЕЛЯ И ВОДЫ
4.5.1 СЛИВ КОНТУРА ОТОПЛЕНИЯ
1. Отключите электропитание на распределительном щите
котельного помещения.
2. Закройте запорные краны (1).
3. Убедитесь, что дренажный кран (2) подсоединен к сливу
в канализацию.
4. Откройте дренажный кран (2) и предохранительный кла
пан.
Существует риск ожога горячей водой.
Убедитесь что никто не находится поблизости
от точки слива.
5. Когда теплоноситель сольется, верните все краны в перво
начальную позицию.
Рис. 13a: Слив контура отопления
Рис. 13b: Слив контура горячего водоснабжения
4.5.2 СЛИВ КОНТУРА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ:
1. Отключите электропитание на распределительном щите
котельного помещения.
2. Сбросьте избыточное давление в контуре отопления.
3. Закройте краны (A) и (B).
4. Откройте сначала кран (C) затем (D).
5. Позвольте воде слиться.
Существует риск ожога горячей водой.
Убедитесь что никто не находится поблизости
от точки слива.
6. После слива, верните все краны в первоначальную
позицию.
Для обеспечения слива бойлера кран (C)
должен быть расположен на уровне пола.
