ACV ALFA Sprint MV [13/20] Технические характеристики
![ACV ALFA Sprint MV [13/20] Технические характеристики](/views2/1407241/page13/bgd.png)
13
6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

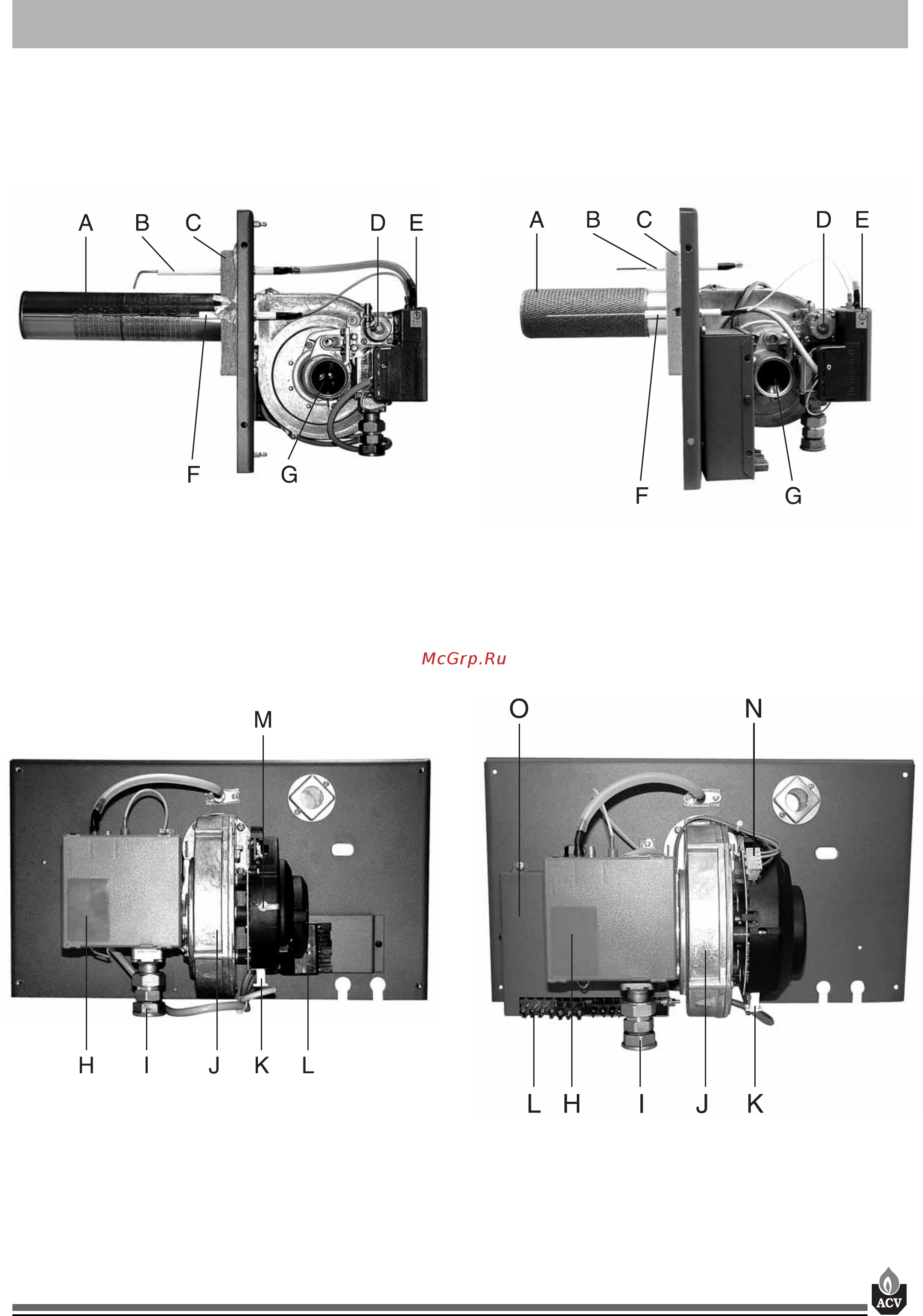

Рис. 19a: Вид сбоку горелки 2000S Рис. 19b: Вид сбоку горелки 2000M
A. Жаровая труба
B. Электрод поджига
C. Теплоизоляция
D. Газовый клапан
E. Кнопка перезапуска
(как на панели управления)
F. Электрод ионизации
G. Трубка Вентури
Рис. 20a: Вид спереди горелки 2000S Рис. 20b: Вид спереди горелки 2000M
H. Программное реле
I. Подключение газа
J. Вентилятор
K. Электроразъем вентилятора
L. Штекер горелки
M. Потенциометр настройки
N. Разъем управления вентилятором
O. Плата управления
