ACV HM 35 TC [43/68] Инструкции по установке
![ACV HM 25 TC [43/68] Инструкции по установке](/views2/1249903/page43/bg2b.png)

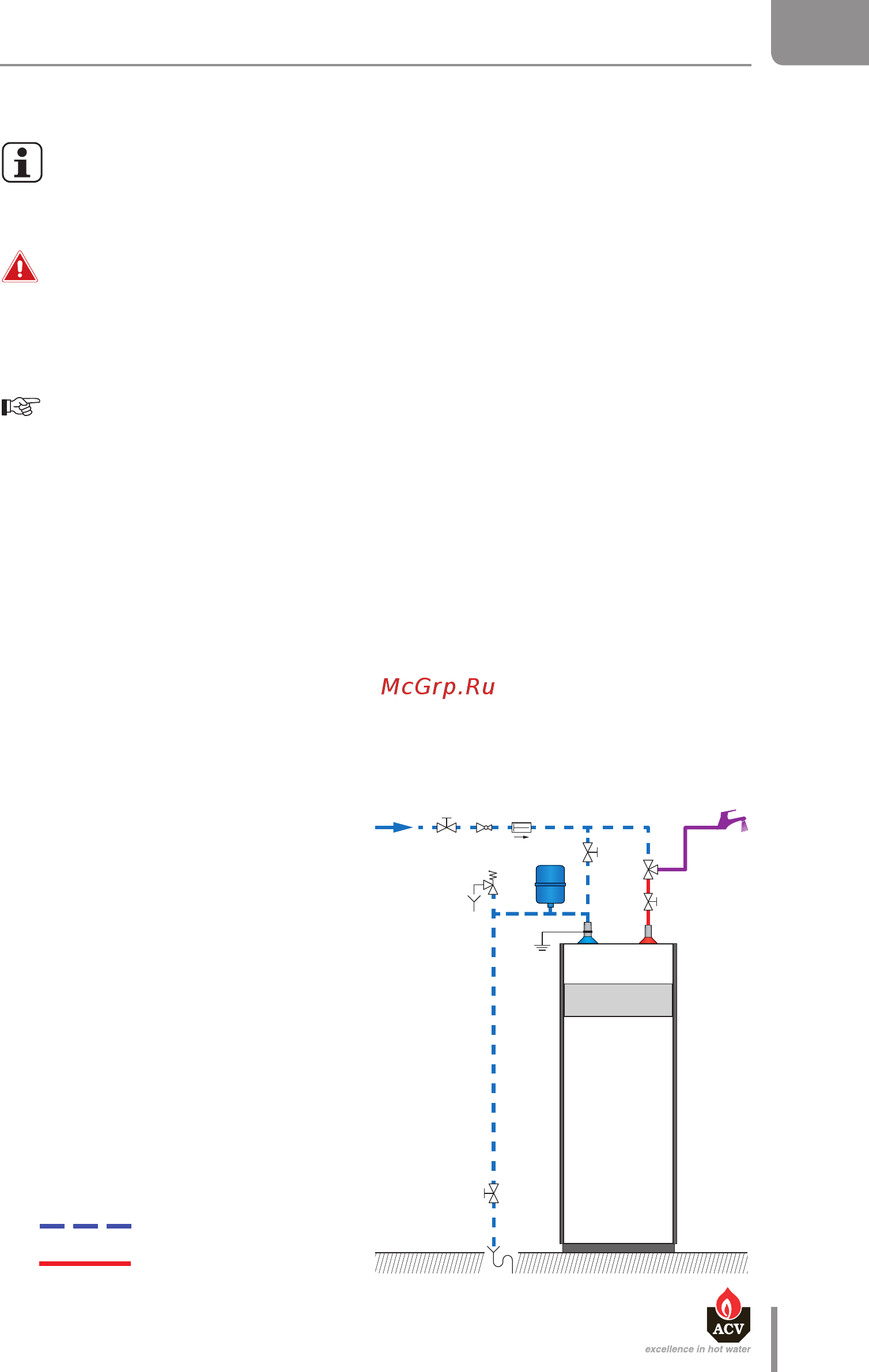

Типовая схема
1. Запорный кран
2. Редуктор давления
3. Обратный клапан
4. Расширительный бак ГВС
5. Предохранительный клапан
6. Дренажный кран
7. Точка водоразбора
8. Заземление
9. Термостатический смесительный клапан
Холодная вода
Горячая вода
1 2 3
1
1
8
4
5
6
7
9
ПРИСОЕДИНЕНИЕ КОНТУРА ГВС
Основные замечания
• На русунке изображена принципиальная схема.
• Основные инструкции по безопасности
•
Горячая санитарная вода на выходе из прибора может иметь температуру
выше 60°C, что может вызвать ожоги. Настоятельно рекомендуется установка
термостатического смесительного клапана.
Основные инструкции по корректному функционированию прибора
•
Перед подключением промойте котел и систему трубопроводов ГВС.
Обратитесь к соответствующим инструкциям.
• Если давление воды на вводе в систему ГВС превышает 6 бар необходимо
установить редуктор давления, настроенный на 4,5 бар.
•
На контуре ГВС необходимо установить группу безопасности в составе
предохранительного (7 бар), обратного и запорного клапанов.
Типовая схема
1. Запорный кран
2. Редуктор давления
3. Обратный клапан
4. Расширительный бак ГВС
5. Предохранительный клапан
6. Дренажный кран
7. Точка водоразбора
8. Заземление
9. Термостатический смесительный клапан
Холодная вода
Горячая вода
1 2 3
1
1
8
4
5
6
7
9
ru
43
RU
664Y5800 • A
ИНСТРУКЦИИ ПО УСТАНОВКЕ
• Рекомендуется установить расширительный бак в контуре ГВС, чтобы
предотвратить периодические срабатывания предохранительного клапана
при изменении давления и уменьшить эффект гидравлического удара в
системе.
• При использовании котлов HeatMaster® 25, 35 или 45 TC в качестве
водонагревателя без подключения к системе отопления необходимо
установить внешний расширительный бак емкостью минимум 16л (моделb
HeatMaster® 25, 35 и 45 TC не имеют встроенного расширительного бака).
