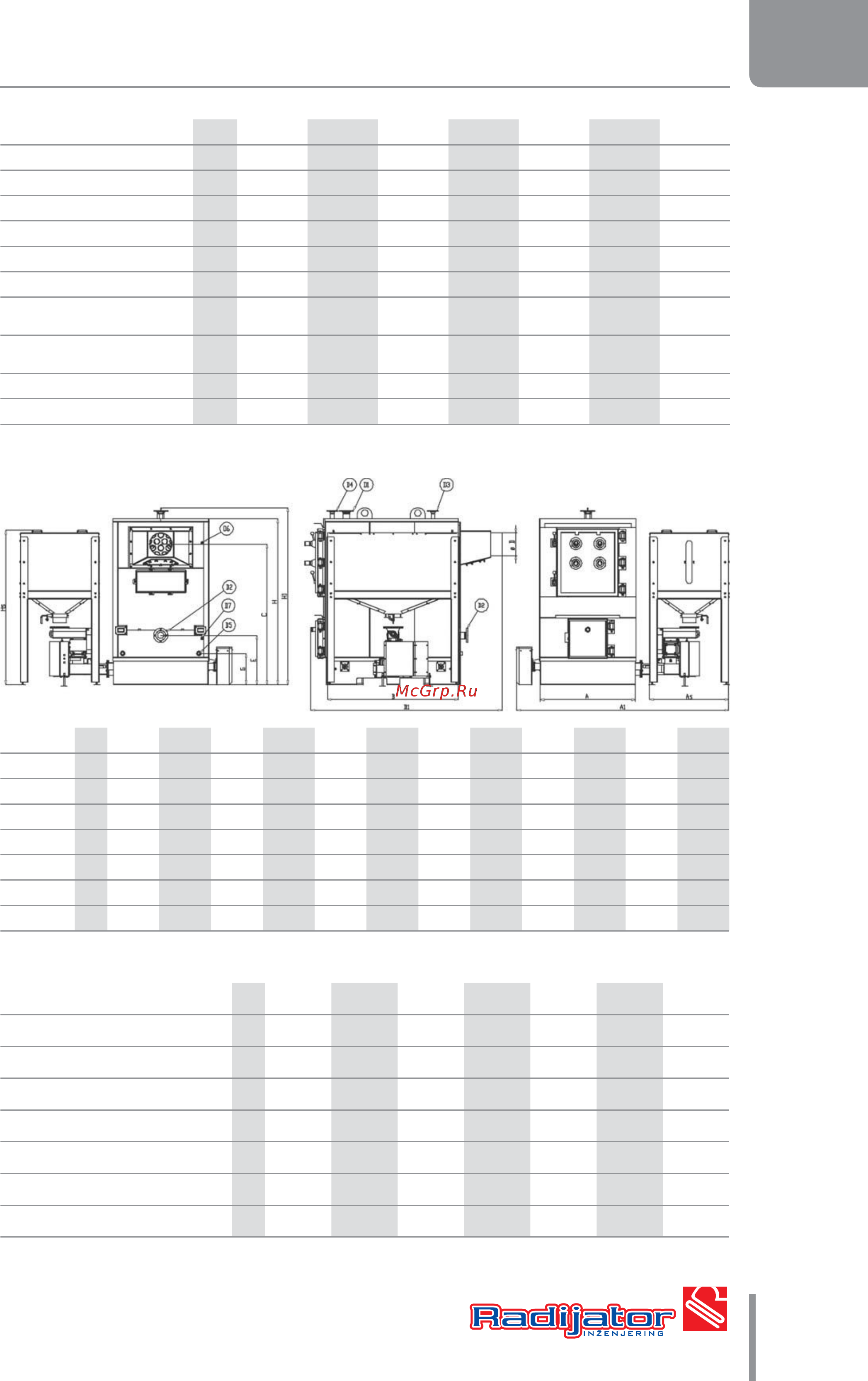

ACV BOILER TKAN 150 [9/31] Габаритные размеры
![ACV BOILER TKAN 100 [9/31] Габаритные размеры](/views2/1407285/page9/bg9.png)
RU
9
RU
TKAN 60-300
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
TKAN 60 TKAN 80 TKAN 100 TKAN 150 TKAN 200 TKAN 250 TKAN 300
Мощность
кВт 60 80 100 150 200 250 300
КПД
%90909090909090
Рабочее давление
кПа 300 300 300 300 300 300 300
Испытательное давление
кПа 450 450 450 450 450 450 450
Объем теплоносителя в котле
л 276 368 460 690 920 1150 1380
Необходимая тяга в дымоходе
Па 10 10 10 10 10 10 10
Макс. темп. теплоносителя на
выходе из котла
C° 90 90 90 90 90 90 90
Мин. темп. теплоносителя на
возврате в котел
C° 60 60 60 60 60 60 60
Масса котла
кг 800 920 1045 1300 1800 2300 2900
Подключение электропитания 230В/50Гц 230В/50Гц 400В/50Гц 400В/50Гц 400В/50Гц 400В/50Гц 400В/50Гц
ГАБАРИТНЫЕ РАЗМЕРЫ
A A1 As B B1 C Ø D E G H H1 Hs
TKAN 60 мм 700 1770 606 906 1430 1160 200 550 350 1400 1520 1560
TKAN 80 мм 750 1820 606 1025 1500 1200 200 460 350 1435 1560 1560
TKAN 100 мм 750 1920 806 1135 1720 1275 200 500 350 1525 1555 1605
TKAN 150 мм 850 2220 1006 1350 2060 1440 250 665 355 1720 1750 1800
TKAN 200 мм 1005 2660 1046 1400 2120 1845 250 625 415 2125 2275 1970
TKAN 250 мм 1275 2810 1046 1500 2300 1865 300 655 415 2200 2350 2050
TKAN 300 мм 1275 2810 1046 1750 2550 1865 300 655 415 2200 2350 2050
ПОДКЛЮЧЕНИЯ
TKAN 60 TKAN 80 TKAN 100 TKAN 150 TKAN 200 TKAN 250 TKAN 300
D1 - подача теплоносителя в систему Ø 6/4'' 6/4'' 2'' 2'' DN80 NP6 DN80 NP6 DN80 NP6
D2 - возврат теплоносителя в котел Ø 6/4'' 6/4'' 2'' 2'' DN80 NP6 DN80 NP6 DN80 NP6
D3 - подключение предохр. устройств Ø 3/4'' 3/4'' 3/4'' 3/4'' DN40 NP16 DN40 NP16 DN40 NP16
D4 - подключение предохр. устройств Ø 3/4'' 3/4'' 3/4'' 3/4'' DN40 NP16 DN40 NP16 DN40 NP16
D5 - слив теплоносителя Ø 1/2'' 1/2'' 1/2'' 1/2'' 1'' 1'' 1''
D6 - подключение измерит. устройств Ø 1/2'' 1/2'' 1/2'' 1/2'' 1/2'' 1/2'' 1/2''
D7 - подключение измерит. устройств Ø 1/2'' 1/2'' 1/2'' 1/2'' 1/2'' 1/2'' 1/2''
