ACV С15 [6/16] Технические характеристики

серия "C"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

С15 С25 С33 С40 С50

Мощность кВт 15 25 33 40 50

Рабочее давление кПа 300 300 300 300 300

Испытательное давление кПа 450 450 450 450 450

Объем теплоносителя в котле л 50 68 88 105 153

Масса котла кг 200 272 315 330 353

Необходимая тяга в дымоходе Па 20 20 20 20 25

Макс. темп. теплоносителя на

выходе из котла

C° 90 90 90 90 90

Мин. темп. теплоносителя на

возврате в котел

C° 65 65 65 65 65

КПД %8080808080

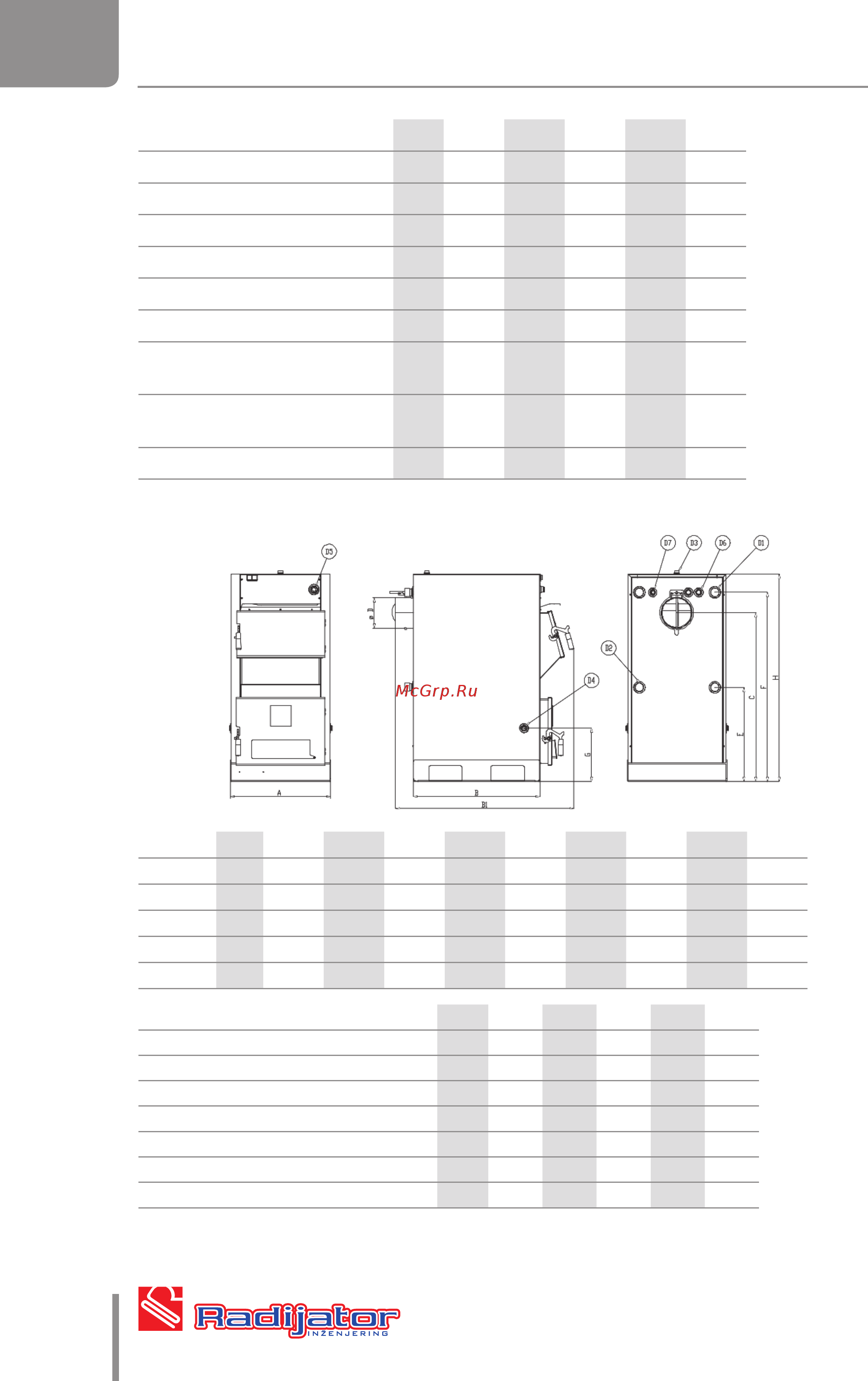

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОДКЛЮЧЕНИЯ

A B B1 C Ø D E F G H

C15 мм 394 600 905 930 150 555 1040 296 1125

C25 мм 486 685 990 1000 180 555 1117 296 1230

C33 мм 594 755 1063 1000 180 555 1117 315 1230

C40 мм 644 755 1063 1000 180 555 1117 315 1230

C50 мм 708 770 1085 1010 200 624 1256 256 1240

C15 C25 C33 C40 C50

D1 - подача теплоносителя в систему Ø 1" 1" 5/4" 5/4" 5/4"

D2 - возврат теплоносителя в котел Ø 1" 1" 5/4" 5/4" 5/4"

D3 - подключение предохр. клапана Ø 1/2" 1/2" 1/2" 1/2" 1/2"

D4 - слив теплоносителя Ø 1/2" 1/2" 1/2" 1/2" 1/2"

D5 - подключение измерит. устройств Ø 3/4" 3/4" 3/4" 3/4" 3/4"

D6 - подключение ТПК Ø 1/2" 1/2" 1/2" 1/2" 1/2"

D7 - подключение датчика темп. ТПК Ø 1/2" 1/2" 1/2" 1/2" 1/2"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
