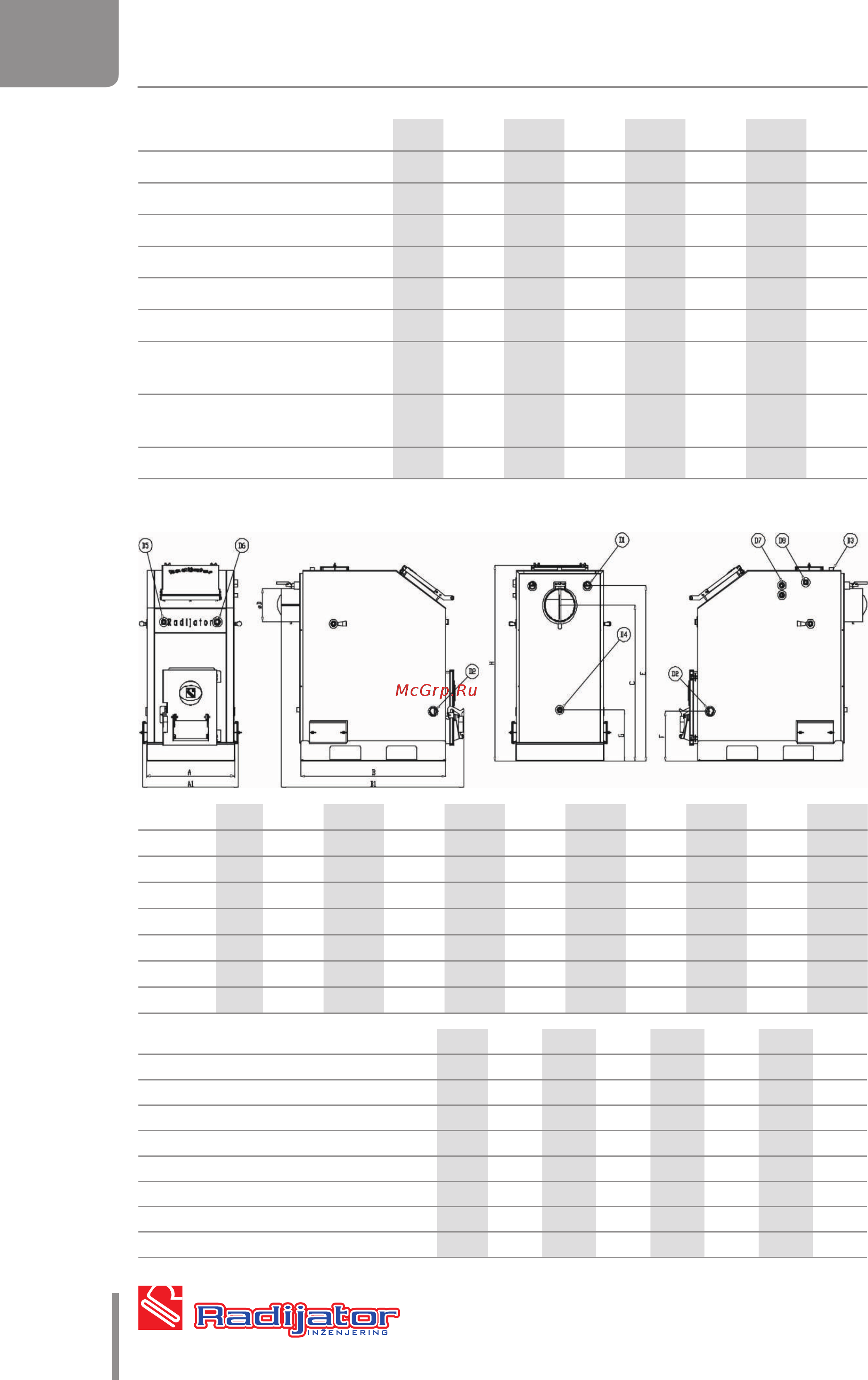

ACV К18 [6/16] Габаритные размеры и подключения

серия "К"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

К18 К25 К33 К40 К50 К65 К80

Мощность кВт 18 25 33 40 50 65 80

Рабочее давление кПа 300 300 300 300 300 300 300

Испытательное давление кПа 450 450 450 450 450 450 450

Объем теплоносителя в котле л 55 72 87 100 140 155 180

Масса котла кг 238 295 335 326 449 525 555

Необходимая тяга в дымоходе Па 17 18 20 22 23 24 24

Макс. темп. теплоносителя на

выходе из котла

C° +85 +85 +85 +85 +85 +85 +85

Мин. темп. теплоносителя на

возврате в котел

C° +60 +60 +60 +60 +60 +60 +60

КПД %80808080808080

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОДКЛЮЧЕНИЯ

A A1 B B1 C Ø D E F G H

К18 мм 458 520 790 1015 810 160 940 190 305 1050

К25 мм 528 570 885 1140 910 180 1040 195 305 1145

К33 мм 578 626 955 1200 965 200 1072 305 315 1200

К40 мм 668 726 965 1205 1010 200 1120 305 315 1245

К50 мм 768 786 965 1230 1050 200 1172 310 315 1285

К65 мм 868 928 965 1230 1075 250 1225 315 320 1340

К80 мм 918 974 1010 1280 1075 250 1225 315 320 1340

К18 К25 К33 К40 К50 К65 К80

D1 - подача теплоносителя в систему Ø 1" 1" 5/4" 5/4" 5/4" 6/4" 6/4"

D2 - возврат теплоносителя в котел Ø 1" 1" 5/4" 5/4" 5/4" 6/4" 6/4"

D3 - подключение предохр. клапана Ø 1/2" 1/2" 1/2" 1/2" 1/2" 3/4" 3/4"

D4 - слив теплоносителя Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"

D5 - подключение измерит. устройств Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"

D6 - подключение измерит. устройств Ø 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"

D7 - подключение ТПК Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"

D8 - подключение датчика темп. ТПК Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
