РИС. 1
При покупке вытяжного зонта убедитесь:
- в нормальном функционировании зонта;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.
После хранения вытяжного зонта в холодном помещении или после перевозки в
зимних условиях перед включением в сеть необходимо выдержать его при комнатной
температуре (+18…+20°C) не менее 2 час.
Перед установкой вытяжного зонта на кухне внимательно ознакомьтесь с настоящим
руководством.
Для эксплуатации зонта необходимо приобрести полужесткий гофрированный
воздуховод (либо его аналоги) внутренним диаметром 150 мм и соответствующую
вентиляционную решетку.
1.1 Вытяжной зонт (в дальнейшем именуемый «зонт») предназначен для удаления
или очистки воздуха, поднимающегося от плиты в бытовых кухнях.
1.2 Зонт устанавливайте над плитой, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем
шуме от зонта в режиме вытяжки, рекомендуем выполнять воздуховоды минимальной
длины и с наименьшим количеством изгибов.
Зонт работает только в режиме “вытяжки”- воздух удаляется за пределы помещения.
1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный клапан,
расположенный на горловине вентилятора ( рис. 3), имеет свободный ход (легко
поднимается вверх и опускается).
1.5 При эксплуатации зонта в режиме вытяжки обеспечьте достаточное поступление
свежего воздуха в помещение.
Уменьшение диаметра воздуховода не
допускается.
Вниманию потребителей!
1 ОБЩИЕ УКАЗАНИЯ
Электроплита
Газовая плита
Мин.
65 см
Мин.
75 см
--8

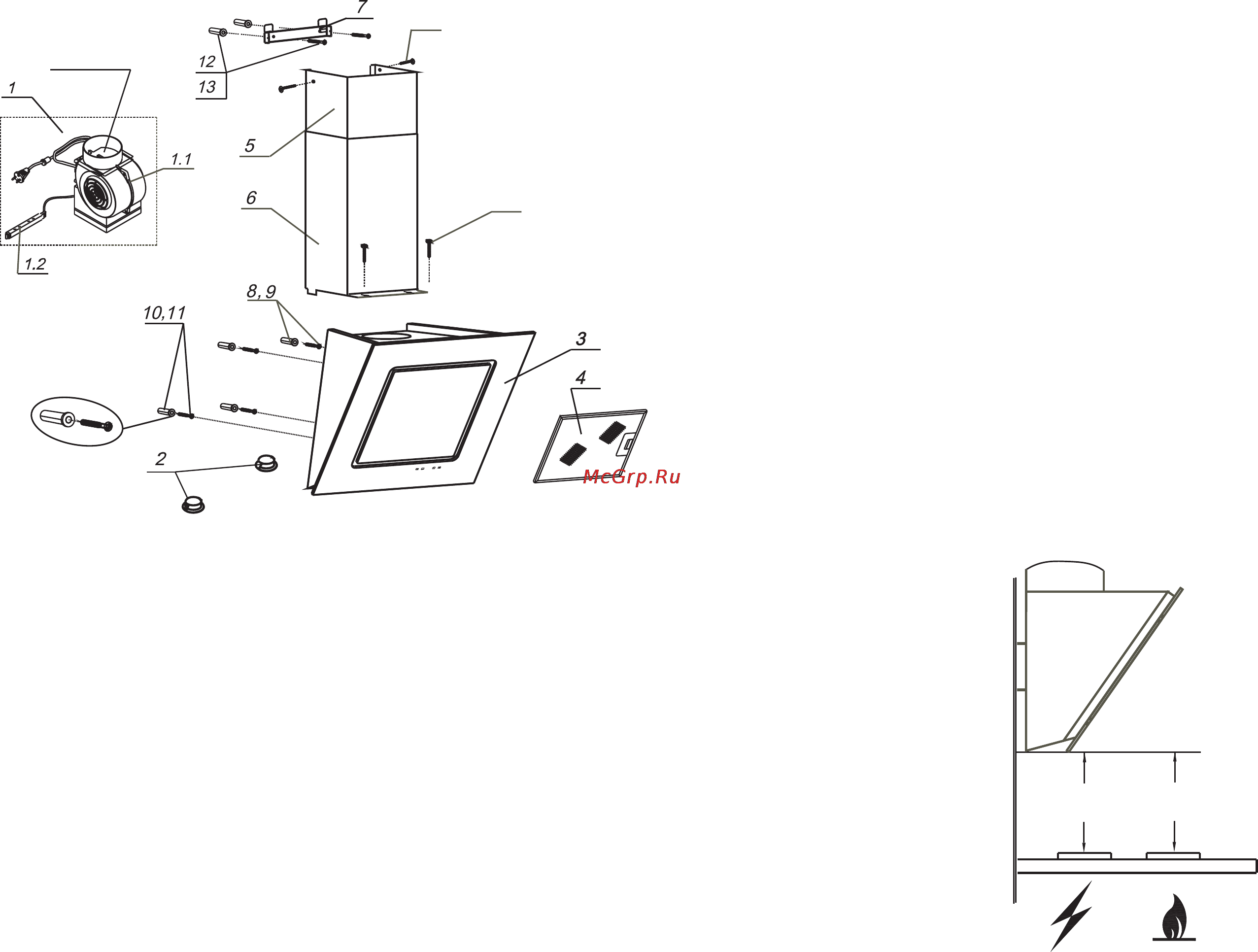

1 - Вытяжная группа с переключателем и проводами.
1.1-Вентилятор.
1.2-Переключатель сенсорный.
2-
4-
5,6 - Фальштруба верхняя, фальштруба нижняя.
7 - Кронштейн.
8, 9 - Дюбели 10х50 и винты самонарезающие 6х50 для крепления зонта к стене.
10,11 - Дюбели 10х50 и винты самонарезающие 6х50 для дополнит. крепления.
12,13 - Дюбели мм и шурупы х для крепления кронштейна к стене.
4 Винты самонарез. 3,5х11 для крепления нижней фальштрубы к корпусу зонта.
Ø
Ø
Ø8 4 30
1-
Светильники галогенные.
3 - Корпус зонта.
Фильтр алюминиевый.
5 Винты самонарез. 3,5х11 для крепления верхней фальштрубы к кронштейну.1-
РИС. 3
5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА
1
2
3
5
4
6
7
8
возвратный
клапан
14
15
6 ПОДГОТОВКА К РАБОТЕ
6.1 Крепление вытяжного зонта.
Разметку отверстий на стене при монтаже зонта производите при помощи
монтажного шаблона:
- всегда устанавливайте зонт над центральной частью варочной панели.
- разметьте линию установки нижней части зонта над плитой (рис.1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного
для установки зонта;
Содержание
- Защита окружающей среды 1
- Зонт вытяжной 1
- Оникс оникс 60 art 60 1
- Экспертное заключение 1
- Elikor 2
- Благодарим вас за покупку вытяжного зонта торговой марки надеемся он будет соответствовать всем вашим требованиям и вы в дальнейшем также будете доверять марке 2
- Зонт вытяжной 3
- Вниманию потребителей 5
- Крепление вытяжного зонта разметку отверстий на стене при монтаже зонта производите при помощи монтажного шаблона всегда устанавливайте зонт над центральной частью варочной панели разметьте линию установки нижней части зонта над плитой рис разметьте осевую вертикальную линию по центру участка предусмотренного для установки зонта 5
- Общие указания 5
- Подготовка к работе 5
- Уменьшение диаметра воздуховода не допускается 5
- Устройство вытяжного зонта 5
- Электроплита газовая плита 5
