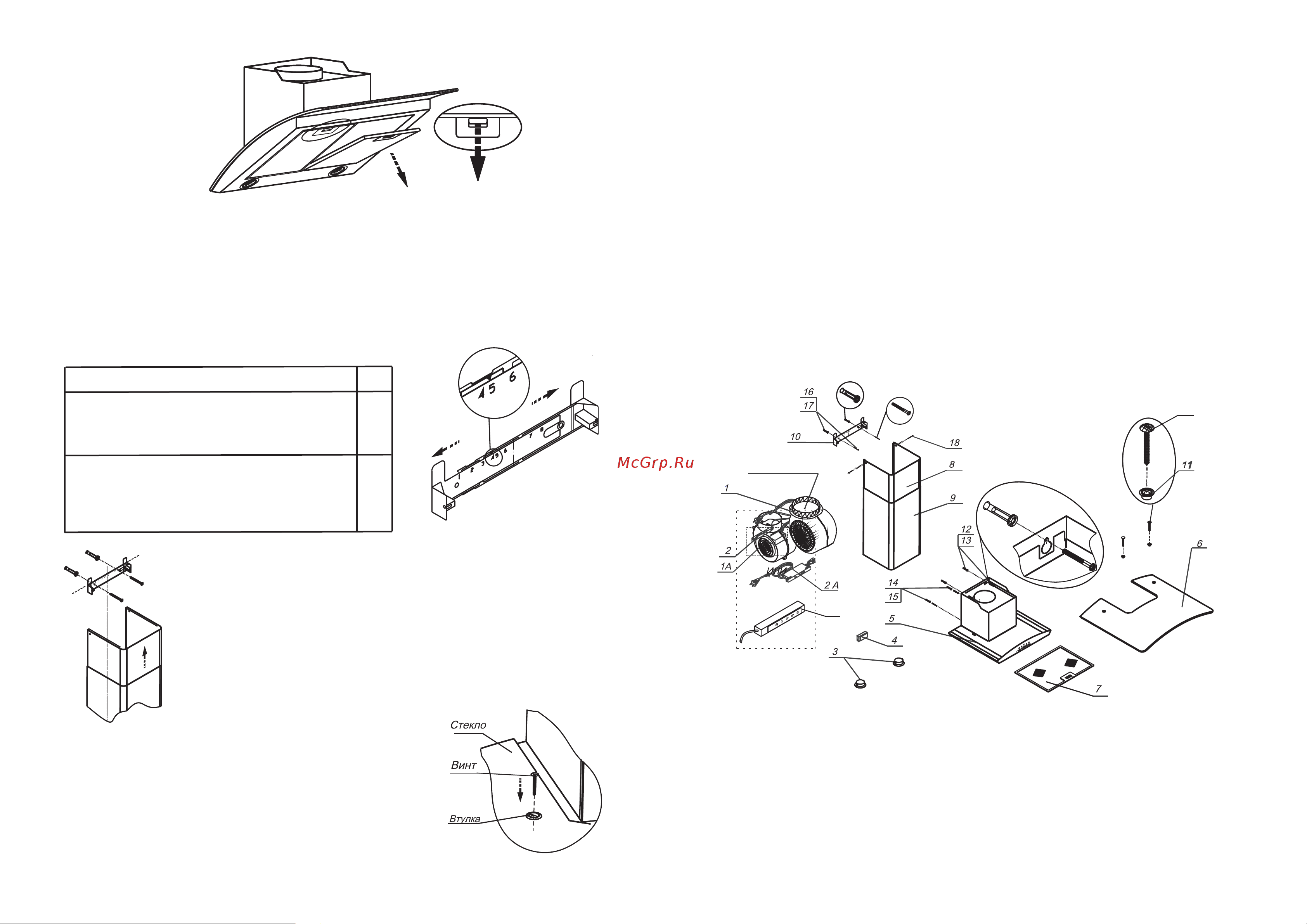

5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА
Для зонтов “Аметист”, “Аквамарин”, “Алмаз”, “Кристалл 90”, “Топаз 90”.
РИС. 2
1,1А - Вентилятор.
2 -Электронный переключатель с цифровой индикацией скорости вентилятора.
2А - Переключатель кнопочный.
Б - Переключатель ККВ
3-
2
Светильники галогенные.
4 - Трансформатор.
5 - Корпус.
6 - Стекло.
7 - Фильтр алюминиевый .
8, 9 - Фальштруба верхняя, фальштруба нижняя.
6.2 Крепление кронштейна к стене:
прежде чем прикрепить кронштейн к стене, необходимо выставить кронштейн
на нужный размер (равный ширине верхней фальштрубы) рис.5.
- увеличьте размер кронштейна (если это необходимо), раздвинув его , и
установите фиксатор напротив цифры, соответствующей Вашему зонту (см табл.3,
графа ).
- установите на зонт комплект из двух телескопических фальштруб;
-
N
РИС. 6
6.4 Крепление стекла.
Для зонтов
(рис. ):
- установите на зонт стекло.
- в отверстия на стекле вставьте втулки.
- прикрепите стекло к корпусу зонта винтами М6х30.
“Аметист”,“Аквамарин”,
Алмаз , “Кристалл-90”, “Топаз-90” 7
Табл.3
Аквамарин 60/90Н-650-Э7Г, Алмаз 60/90,
Аметист 90Н(П)-650-К3Г, Аметист 90Н-650-Э3Г,
Аметист 90Н-650-Э7Г,
Кристалл 90Н-650-К3Г,
Топаз 90Н-650-К3Г,
Наименование
Аметист 50,/60Н-430-К3Г(Э3Г),
Кристалл 50Н-430-К3Г, Кристалл 60Н-430-К3Г(Э3Г),
Лазурит 60Н-430-Э3Г(Э7Г),
Топаз 50Н-430-К3Г, Топаз 60Н-430-К3Г
5
N
8
РИС. 5
-верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите
горизонтальную линию, снимите фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией
зонта, а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий, для крепления кронштейна,
просверлите два отверстия мм и забейте дюбели
(поз. 16, рис. 2; поз.15, 2А).
Прикрепите кронштейн к стене шурупами .
Ø8
РИС. 7
2Б
19
возвратный
клапан
--10
4.10 При работе зонта в режиме вытяжки одновременно с отопительным
оборудованием, которое используется с вытяжными трубами (отопительные
системы, проточные водонагреватели или котлы, работающие на газе, жидком
или твердом топливе), необходимо обеспечить подачу воздуха в объеме,
достаточном для сгорания топлива. При подаче воздуха в недостаточном
объеме, возникает опасность отравления газообразными продуктами сгорания,
которые всасываются обратно в помещение.
4.11 В режиме вытяжки загрязненный воздух не должен выходить в
вытяжное отверстие, используемое для удаления запахов из приборов,
сжигающих газ или другие виды топлива
.
(не применяют к приборам, которые
только направляют воздух обратно в комнату)
4.12 Данный прибор НЕ предназначен для использования людьми (включая
детей), у которых есть физические, нервные или психические отклонения или
недостаток опыта и знаний, за исключением случаев, когда за такими лицами
осуществляется надзор или проводится их инструктирование относительно
использования данного прибора лицом, отвечающим за их безопасность.
Необходимо осуществлять надзор за детьми с целью недопущения их игр с
прибором.
РИС. 4
