-6-
Для зонтов “Кристалл 50, 60”, “Лазурит 60” “Топаз 50, 60”.
3.1 Зонт вытяжной 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Стекло в упаковке 1шт.
3.5 Кронштейн для верхней фальштрубы 1шт.
3.6 Крепежные изделия:
дюбель пластмассовый 8 6 шт.
шуруп 4х30 6 шт.
винт самонарезающий 3,5х11 2 шт.
3.7 Упаковка 1 шт.
3.8 Руководство по эксплуатации 1 шт.
Ø
.
.
.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для верхней фальштрубы 1 шт.
3.5 Втулка для стекла 2 шт.
3.6 Стекло в упаковке 1 шт.
3.7 Крепежные изделия:
дюбель пластмассовый 8 6 шт.
шуруп 4х30 6 шт.
винт самонарезающий х1 2 шт.
винт М6х30 2 шт.
3.8 Упаковка 1 шт.
3.9 Руководство по эксплуатации 1 шт
Ø
3,5 1
.
.
4.1 Все работы по монтажу, ремонту, замене ламп и других электрических
деталей, очистке загрязненных поверхностей, снятию съемных частей произ-
водите при извлеченной вилке шнура электропитания из розетки электросети.
4. ЗАПРЕЩАЕТСЯ включать зонт в сеть с напряжением и частотой,
не соответствующими указанным в технических данных (220В±10%, 50Гц±2%).
4. Не прикасайтесь к лампам во время их включенного состояния и
прилегающим к ним поверхностям, даже через некоторое время после их
выключения еще имеется риск ожога.
. Эксплуатируйте вытяжной зонт только с установленными лампами.
Неисправные лампы следует сразу же заменять.
4.5 Ежемесячно производите очистку загрязненных поверхностей и
жиропоглощающего алюминиевого фильтра (раздел 8). Если очистка фильтра
не производится в соответствии с руководством по эксплуатации, то
уменьшается производительность зонта и появляется риск возникновения
пожара! Никогда не эксплуатируйте зонт без установленного фильтра!
4.6 Устанавливайте зонт над плитой в соответствии с рис. 1 или (рис. 1А).
4.7 Не допускайте возникновения факельного пламени под зонтом Пламя
газовых конфорок всегда должно быть закрыто посудой. Сильный нагрев
пламенем газовых конфорок может повредить вытяжной зонт.
4.8 Работы по поиску и устранению неисправностей (кроме замены лампы)
должны выполняться лицом, обученным правилам работы с электроустанов
ками. При повреждении шнура питания его следует заменить аналогичным
шнуром, приобретаемым у изготовителя или его агента.
4.9 Зонт предназначен только для удаления или очистки воздуха.
Оберегайте его от статических и динамических нагрузок.
2
3
44
!
-
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-11-
6.6 Установите фальштрубы .
Выдвиньте верхнюю фальштрубу, оденьте ее на
кронштейн (рис. 1 ) и закрепите самонарезающими
винтами (поз. 18 рис. 2; поз 17 рис.2А)
.
.7 Для зонтов из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установке фальштруб (рис.9), не
повредите поверхности из нержавеющей стали.
Их легко поцарапать.
1
6
ВНИМАНИЕ: в зависимости от варианта монтажа используйте шурупы и
дюбели, соответствующие типу стены (например: железобетон, гипсокартон
и т. д.). Если шурупы и дюбели входят в комплект поставки, следует
удостовериться в том, что они подходят для того типа стены, на которой
должен быть смонтирован вытяжной зонт.
*
- если они предусмотрены см табл. 1.

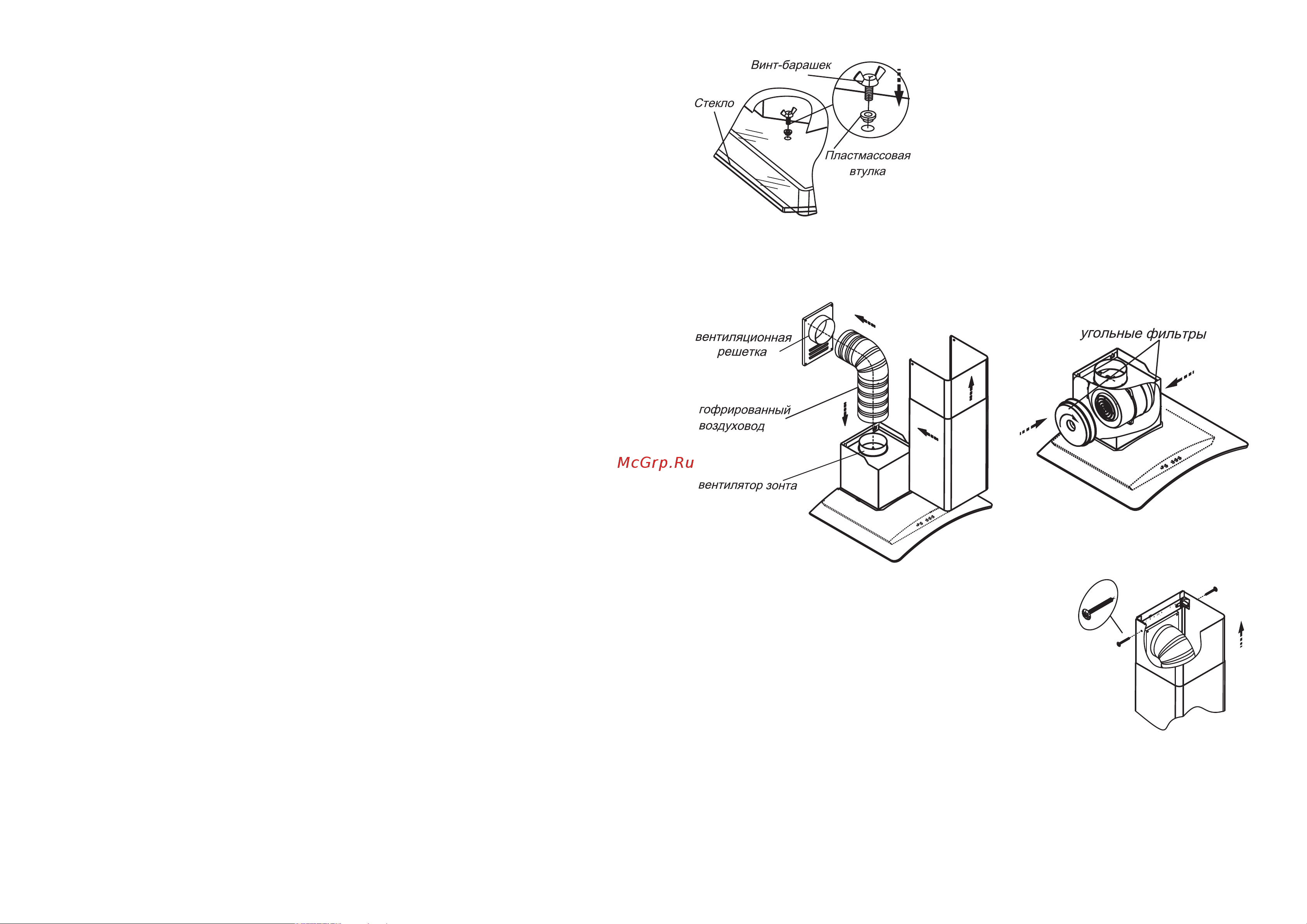

РИС. 9
РИС. 10
Режим рециркуляции
РИС. 11
решеткой полужестким гофрированным воздуховодом (рис. 9)
или установите на вентилятор (рис. 10).
Угольные фильтры устанавливаются на защитные решетки короба вентилятора
путем легкого нажатия и поворота их по часовой стрелке.
угольные фильтры
*
Для зонтов
(рис.8):
- снимите фильтр (рис.4), отверните винты-
барашки;
- установите стекло и закрепите его
винтами-барашками через пластмассовые
втулки. Установите фильтр на место.
6.5 В зависимости от режима эксплуатации
зонта соедините вентилятор с вентиляционной
“Кристалл-50,60”, “Лазурит 60”,
“Топаз-50,60”
РИС. 8
