DSC BV-501GB Инструкция по установке и эксплуатации онлайн
Потолочный ИК извещатель, совмещенный с
извещателем разбития стекла.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Извещатель Bravo 5GB является потолочным объемным
извещателем. В его корпусе размещен также извещатель
разбития стекла для повышения вероятности обнаружения
проникновения в помещение. Извещатель Bravo 5GB имеет
специальную линзу Френеля с диаграммой направленности 360
градусов и квадратичный PIR элемент, оптимизированный для
надежного обнаружения движения в любом направлении, во
всей зоне обнаружения. Особое внимание уделено защите от
ложных
срабатываний.
Извещатель Bravo 5GB оснащен извещателем разбития стела
на основе микропроцессора и реагирует на звук разбиваемого
стекла. Алгоритм работы извещателя разбития стекла
основывается на тщательном изучении свойств различных
видов стекол и звуков, возникающих при их разбивании.
Извещатель Bravo 5GB особенно удобен для защиты
помещений, где требуется определение движения в
защищаемой зоне и определение факта разбивания
стекла
(витрины, окна и пр.).
Особенности
Зона обнаружения 360 градусов
Высокий уровень защиты от электростатических помех
Высокий уровень защиты от электромагнитных помех
Объемный извещатель
Многоуровневая обработка сигнала
Квадратичный PIR элемент
Температурная компенсация
Перемычка выбора режима работы
Перемычка отключения индикатора тревоги
Бесшумная работа
Извещатель разбития стекла
Цифровая обработка сигнала на базе микропроцессора
Динамический анализ сигнала обеспечивает точное
определение разбивания обычных, ламинированных,
армированных и закаленных стекол, а также иммунитет к
типовым звукам звонков и звона.
Схема фильтрации белого шума
Режим тестирования для установщика
Память тревоги (фиксация индикации) для извещателя
разбития стекла.
Характеристики
Электрические
Питание: 9-14,5 В
Потребление: 38/35 мА (тревога/ожидание) при 12 В.
Контакты
Реле тревоги (ИК): 0,1 А при 24 В
Реле тревоги (разбитие стекла): 1 А при 24 В
Темпер: 0,1 А при 24 В
Размеры
Диаметр 117 мм, высота 36 мм
Дальность обнаружения ИК канала (диаметр зоны)
При установке на высоте 2,4 м от пола
: 7,3 м
При установке на высоте 3 м от пола: 9,2 м
При установке на высоте 3,6 м от пола: 12,2 м
Дальность обнаружения разбития стекла
Тип стекла Толщина Размеры
Макс.
дальн.
Уровень 1
Макс.
дальн.
Уровень 2
Обычное /
Закаленное
3,17 – 6,35
мм
0,45 х 0,45 м
и больше
7,5 м 4.6 м
От 0,3 х 0,3
до 0,45 х
0,45 м
4,6 м 3 м
Армированное/
Ламинированное
6,35 мм
0,45 х 0,45 м
и больше
6 м Не использ.
От 0,3 х 0,3
до 0,45 х
0,45 м
3 м Не использ.
Установка перемычек
J1 тест для установщика
J2 память тревог
J3 чувствительность ИК
J4 Инд. Тревоги ИК
вкл/выкл
J5 Уровень чувств. GB
Перемычка ВКЛ ВЫКЛ
J1 Тест разбития стекла (AFT-100) Нормальная работа
J2 Память тревог разбития стекла Нормальная работа
J3 Быстрое определение (ИК) Медленное определение (ИК)
J4 Инд. Тревоги (ИК) включен Инд. Тревоги (ИК) выключен
J5
Уровень 1 (низкая чувств.
разбития стекла)
Уровень 2 (высокая чувств.
разбития стекла)
Условия эксплуатации
Защита от ВЧ помех
Радио – 10 мВ/м +80% АМ (1 кГц) от 800 МГц до 1 ГГц
Провод – 10 В +80% АМ (1 кГц) от 150 кГц до 80 МГц
Статика: 2,4 кВ при 1,2 Дж.
Рабочая температура: 0 +50 град.С
Рабочая влажность: 5-95 % RH без конденсата.
Информация о моделях
BV-500GB – контакты тревоги формы А (ИК), контакты
тревоги формы С (разбитие стекла)
BV-501GB – контакты тревоги формы А (ИК), контакты
тревоги формы С (разбитие стекла) и темперные контакты
BV-502GB – контакты тревоги формы С (ИК и разбития
стекла) и темперные контакты

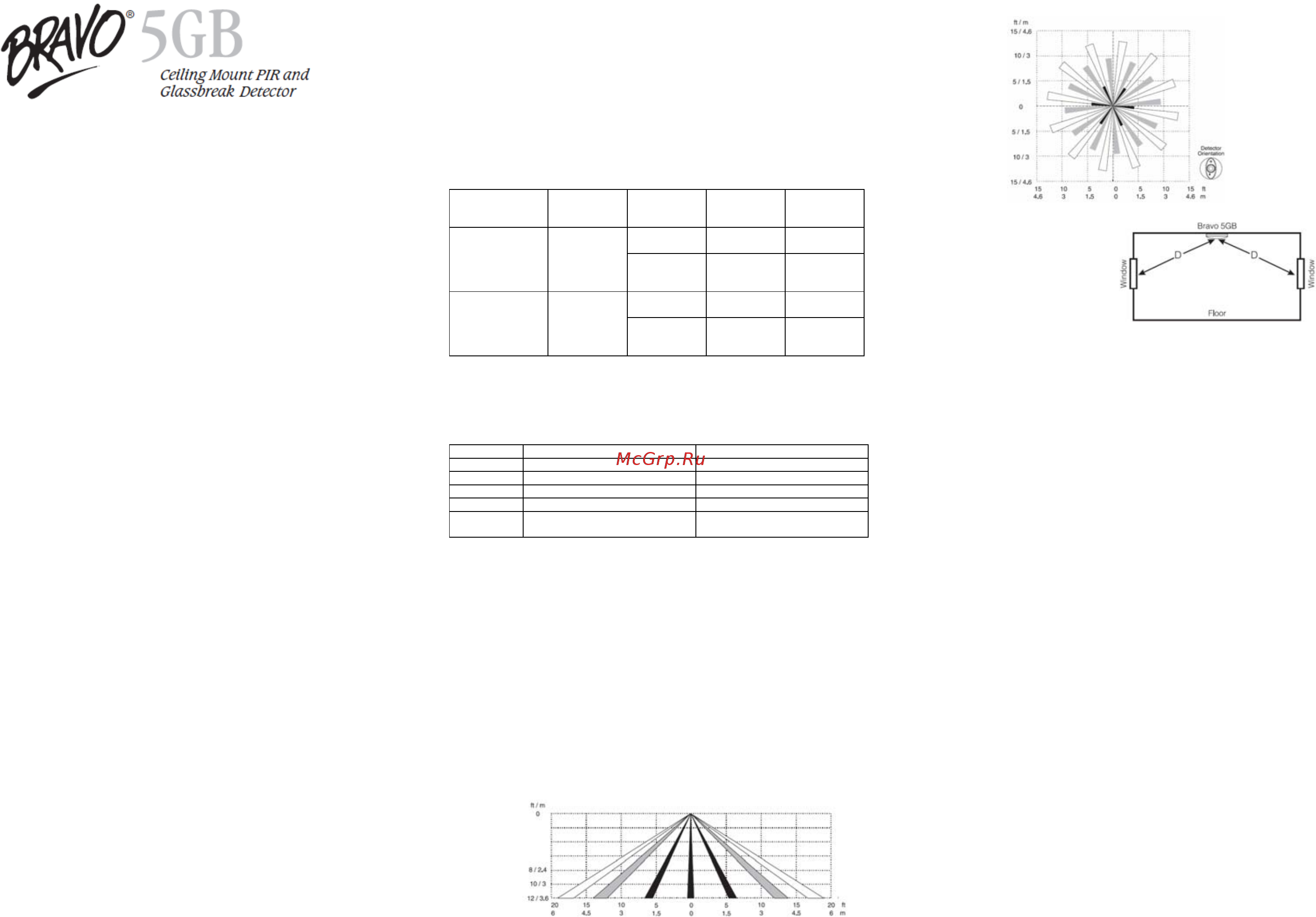

Зона обнаружения
Вид сбоку
Вид сверху (высота 2,4 м)
Расположение извещателя
Извещатель Bravo 5GB
предназначен для установки
на потолок, в сухом
помещении, для обеспечения
обзора 360 градусов.
Убедитесь, что
предполагаемый путь
нарушителя перпендикулярен лучам зоны обнаружения.
Используйте рисунок зоны обнаружения для выбора лучшего
места установки извещателя.
Для оптимальной работы извещателя разбития стекла, стекла
должны находиться в прямой видимости извещателя.
Занавески, жалюзи и
другие препятствия заглушают звук
разбиваемого стекла. В случае их наличия, устанавливайте
извещатель максимально близко к стеклу.
Избегайте установки вблизи источников шума (динамики и
другие источники постоянных звуков). Не устанавливайте
извещатель дальше указанной дальности обнаружения, даже
если тестирование показывает хорошие результаты, изменения
в акустике помещения могут снизить дальность обнаружения.
ПРИМЕЧАНИЕ: тестер AFT-100 позволяет
наиболее точно
определить оптимальное место установки извещателя.
Другие тестеры могут давать погрешности оценки.
Выбирайте место установки с учетом наличия потенциальных
помех для работы извещателя. Проверьте ложные
срабатывания извещателя разбития стекла, создавая звуки,
которые могут быть типовыми для помещения, когда
извещатель на охране. Избегайте источников ложных тревог.
Отражающие поверхности
Не направляйте
извещатель на отражающие поверхности
(зеркала, окна), это может исказить зону обнаружения и
переотразить солнечный свет на извещатель.
Потоки воздуха
Избегайте расположения извещателя в местах с сильными
потоками воздуха, например, вблизи вентиляционных решеток.
Влажность
Не устанавливайте извещатель вблизи источников пара и влаги.
Солнечный свет
Избегайте попадания на извещатель прямого солнечного света.
Маскирование
Не ограничивайте зону обнаружения расположением в ней
больших предметов (растения, высокие полки, перегородки).
