При покупке вытяжного зонта убедитесь:
- в нормальном функционировании зонта;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.
После хранения вытяжного зонта в холодном помещении или после перевозки в
зимних условиях перед включением в сеть необходимо выдержать его при комнатной
температуре (+18…+20°C) не менее 2 час. Перед установкой вытяжного зонта на кухне
внимательно ознакомьтесь с настоящим руководством.
Для эксплуатации зонта в режиме вытяжки рекомендуем приобрести полужесткий
гофрированный воздуховод (или его аналоги) внутренним диаметром 150 мм и
соответствующую вентиляционную решетку.
Для эксплуатации зонта в режиме рециркуляции рекомендуем приобрести угольные
фильтры см. табл. 1).(
Зонт вытяжной работает в следующих режимах:
- в режиме “вытяжка” воздух выводится наружу.
- в режиме “рециркуляции” воздух очищается и поступает обратно в помещение.
-
-
Вниманию потребителей!
1 ОБЩИЕ УКАЗАНИЯ
РИС. 1
1.1 Вытяжной зонт (в дальнейшем именуемый «зонт») предназначен для удаления
или очистки воздуха, поднимающегося от плиты в бытовых кухнях.
1.2 Зонт устанавливайте над плитой, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем
шуме от зонта в режиме вытяжки, рекомендуем выполнять воздуховоды минимальной
длины и с наименьшим количеством изгибов.
1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный клапан,
расположенный на горловине вентилятора ( рис. 2), имеет свободный ход (легко
поднимается вверх и опускается).
1.5 В случае эксплуатации зонта в режиме вытяжки обеспечьте достаточное
поступление свежего воздуха в помещение.
1.6 Если зонт используется в режиме рециркуляции воздуха (с угольным фильтром),
то эксплуатация возможна без каких- либо ограничений.
Уменьшение диаметра воздуховода не
допускается.
-5-
Электроплита
Газовая плита
Мин.
65 см
Мин.
75 см
-8-

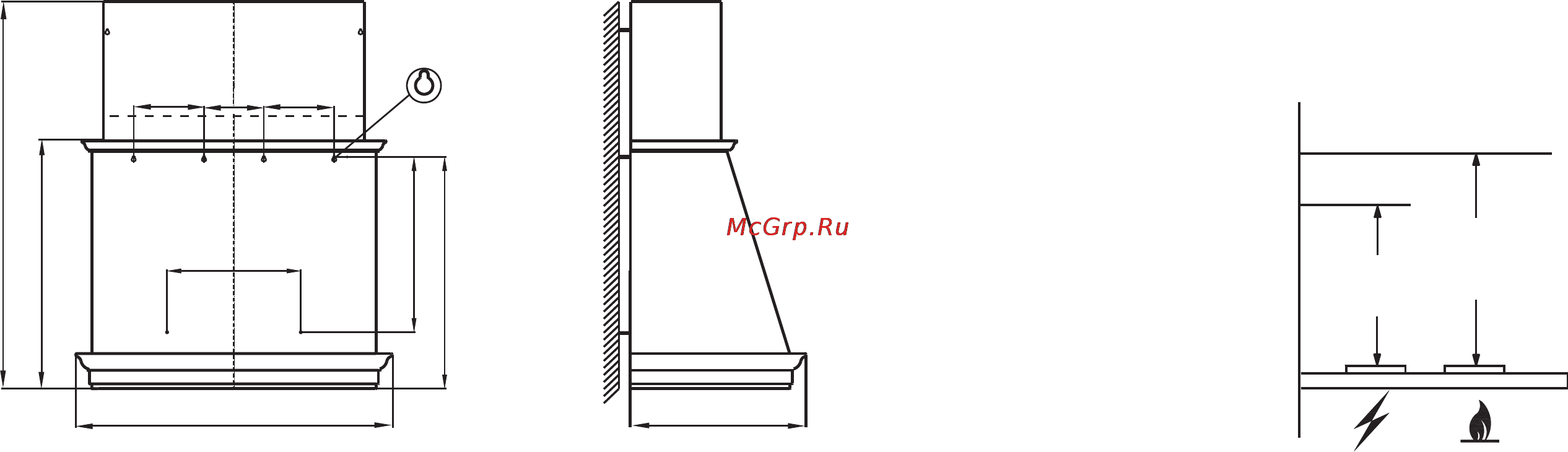

6.1 Крепление вытяжного зонта (рис.3):
- всегда устанавливайте зонт над центральной частью варочной панели;
- разметьте линию установки нижней части зонта над плитой рис. 1 ;
- разметьте осевую вертикальную линию по центру участка, предусмотренного
для установки зонта;
- разметьте центры отверстий для крепления зонта на стене согласно размерам
«А»и так, чтобы размер «А» был поделен пополам относительно осевой линии;
- разметьте центры отверстий для крепления согласно размерам «Д» и «Б»;
- просверлите шесть (четыре*) отверстий для установки дюбелей 8 мм и
забейте их. Вверните четыре шурупа (размеры «А», );
- перед установкой зонта снимите алюминиевый фильтр,
- навесьте зонт через отверстия типа «замочная скважина» и дополнительно
закрепите двумя шурупами (размер «Б»).
- установите фильтры на место.
Ø
- разметьте линию на расстоянии «Е» от нижней части зонта;
«А1»
(два*) «А1»
для этого нажмите
на пружинный замок на фильтре и потяните его вниз и на себя (рис. 4);
6 ПОДГОТОВКА К РАБОТЕ
1
2
3
4
5
1Ø8
11 Ø8
11 Ø8
- Вентилятор.
-
- Светильники галогенные.
- Трансформатор
-
8 - Фильтр алюминиевый.
9 - Фальштруба
10 1 - Дюбели и шурупы 4х30 для крепления зонта к стене.
2 3 - Дюбели и шурупы 4х30 для дополнительного крепления зонта.
4 5 - Дюбели и шурупы 4х30 для крепления фальштрубы к стене.
Переключатель.
Корпус.
6, 7 - Обрамление верхнее, обрамление нижнее.
,
,
,
РИС. 3
Г
Ш
(B)
B
А1
А
А1
Б
Е
Д
*- для Баривьеры 60П-650-П3Г
