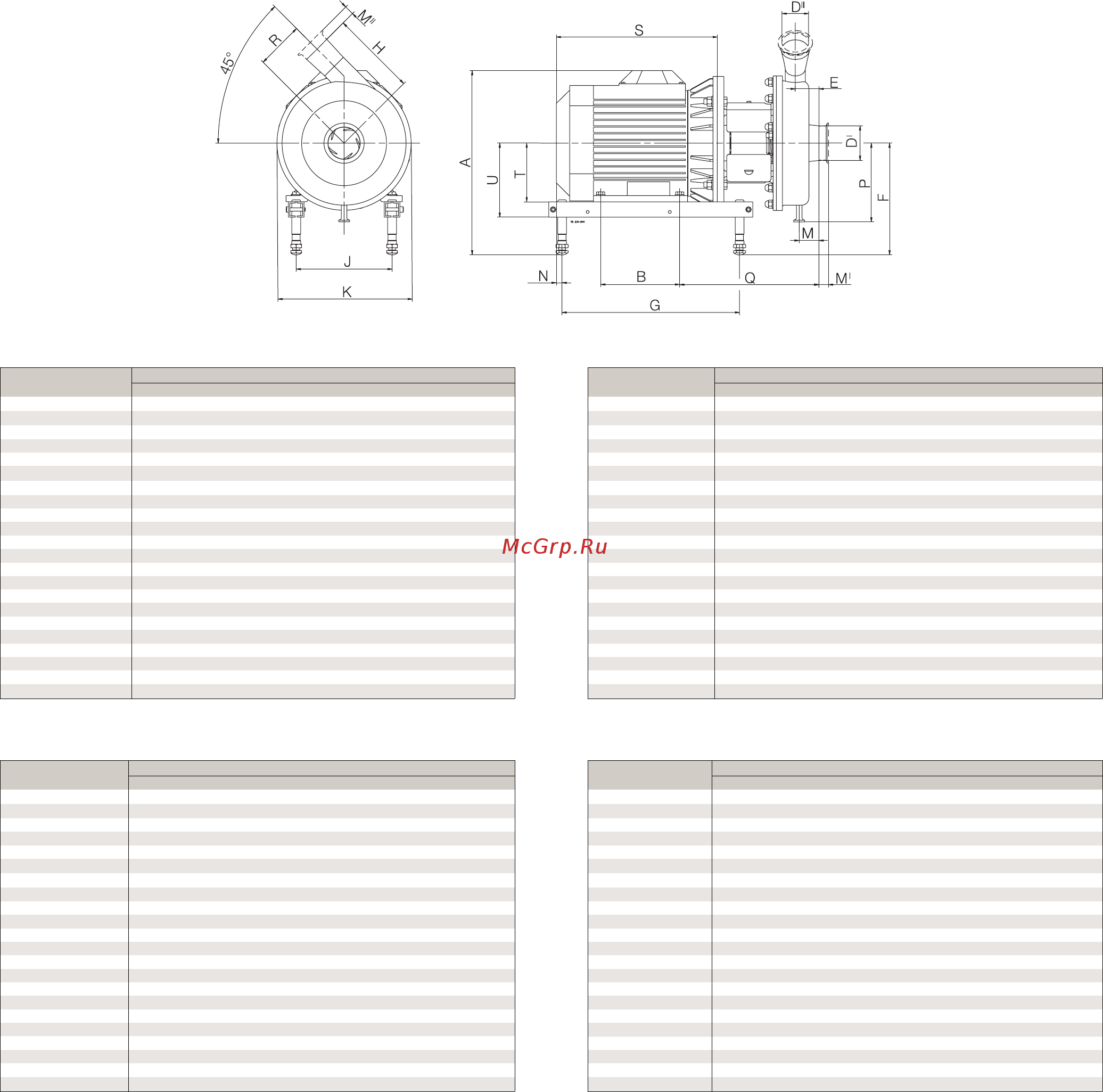

Размеры, мм (900067/0)
LKH UltraPure-10
Электродвигатель
Размер
1.5 кВт 2.2 кВт 3 кВт 4 кВт
A,
не менее 365 365 375 384
A,
не более 451 451 485 497
B 100 125 140 140
C 132 132 140 147
E 23232323
F,
не менее 243 243 239 238
F,
не более 329 329 349 351
G 242 242 320 320
H 142 142 142 142
J 140 140 160 190
*K 247 247 250 250
N434306
P 1/2" 138 138 138 138
P 3/4" 148 148 148 148
P 1" 148 148 148 148
M 23232323
Q 215 215 235 242
R 87878787
S 232 257 289 301
T 90 90 100 112
U 125 125 145 147
Масса, кг
29 32 39 48
LKH UltraPure-25
Электродвигатель
Размер
5.5/7.5 кВт 11/15 кВт
A,
не менее 402 492
A,
не более 535 608
B 178 210
C 163 192
E3232
F,
не менее 238 282
F,
не более 371 399
G 400 483
H 193 193
J 216 254
*K 303 303
N1355
P 1/2" 168 168
P 3/4" 178 178
P 1" 178 178
M2424
Q 298 345
R 106 106
S 402 493
T 132 160
U 167 195
Масса, кг
69 109/118
900067/1
LKH UltraPure-20
Электродвигатель
Размер
2.2 кВт 3 кВт 4 кВт 5.5/7.5 кВ
т
A,
не менее 365 375 384 402
A,
не более 451 485 497 535
B 125 140 140 178
C 145 152 159 157
E27272727
F,
не менее 243 239 238 238
F,
не более 329 349 351 371
G 242 320 320 400
H 180 180 180 180
J 140 160 190 216
*K 256 256 256 300
N430613
P 1/2" 143 143 143 143
P 3/4" 153 153 153 153
P 1" 153 153 153 153
M23232323
Q 227 247 254 292
R88888888
S 257 285 301 402
T 100 100 112 132
U 125 145 147 167
Масса, кг
34 41 50 65
LKH UltraPure-35
Электродвигатель
Размер
4 кВт 5.5/7.5 кВт 11/15 кВт
A,
не менее 384 402 492
A,
не более 497 535 608
B 140 178 210
C 150 148 177
E232323
F,
не менее 238 238 282
F,
не более 351 371 399
G 320 400 483
H 193 193 193
J 190 216 254
*K 303 303 350
N 6 13 55
P 1/2" 168 168 168
P 3/4" 178 178 178
P 1" 178 178 178
M262626
Q 245 283 330
R 119 119 119
S 301 402 493
T 112 132 160
U 147 167 195
Масса, кг
54 69 109/118
*K-максимальная ширина насоса (фланец электродвигателя или корпус
насоса)
