Philips 47PFL9532D [30/46] Подключения
![Philips 47PFL9532D [30/46] Подключения](/views2/1040770/page30/bg1e.png)
Задние разъемы
1 EXT1
разъем Scart для DVD, видеомагнитофона,
цифрового ресивера, игровой приставки и т.п.
2 EXT2
Второй разъем Scart.
3 EXT3
разъемы компонентного видео Y Pb Pr и
Audio L/R для DVD, цифрового ресивера,
игровой приставки и т.п.
4 Common Interface
Слот для Модуля условного доступа (CAM)
5 Audio Out l/r
Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.
6 Digital Audio In (еcли имeютcя)
Разъем аудиовыхода cinch для любого
разъема HDMI с адаптером HDMI - DVI.
7 Digital Audio Out
Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.
8 HDMI 1 вход
Входной разъем HDMI для проигрывателя
Blu-ray Disc, цифрового ресивера HD или
игровой приставки HD и т.п.
9 HDMI 2 вход
Второй входной разъем HDMI.
10 HDMI 3 вход
Третий входной разъем HDMI.
11 Антенный вход
Боковые разъемы
12 S-Video (боковой)
Входной разъем S-Video для использования
совместно с разъемами Audio L/R для
видеокамеры, игровой приставки и т.п.
13 Video (боковой)
Входной видеоразъем для использования
совместно с разъемами Audio L/R для
видеокамеры, игровой приставки и т.п.
14 Вход Audio L/R (боковой)
Для видеокамеры, игровой приставки и т.п.
15 Наушники
Мини-разъем Stereo
16 USB
Разъем USB.
30 Подключения
7Подключения

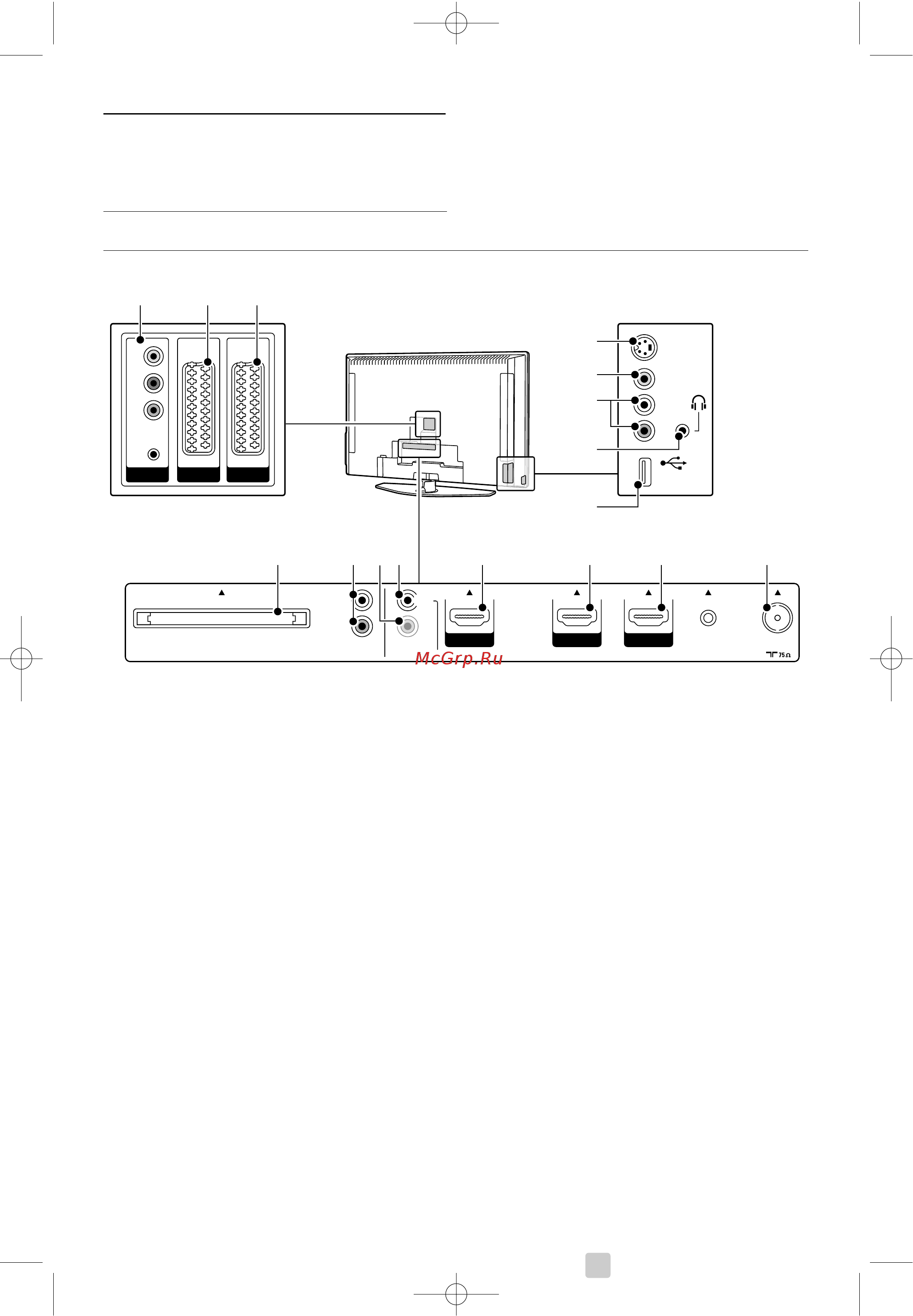

7.1 Обзор подключений
EXT 3
Y
Pb
Pr
AUDIO
L/R
S-VIDEO
VIDEO
AUDIO
L
R
EXT 1
USB
EXT 2
AUDIO OUT DIGITAL
AUDIO
L
R
ANTENNA
COMMON INTERFAC
E
IN
OUT
SERVICE
UAR
T
DISPLAY SYNCHRONIZED
DISPLAY SYNCHRONIZED
.
HDMI 1 HDMI 2 HDMI 3
123
12
13
14
16
4 8 9 10 115 76
15
2648.2 rus.qxd 16-05-2007 15:49 Pagina 30
