Alphatherm SV 15 [3/6] Электрические схемы

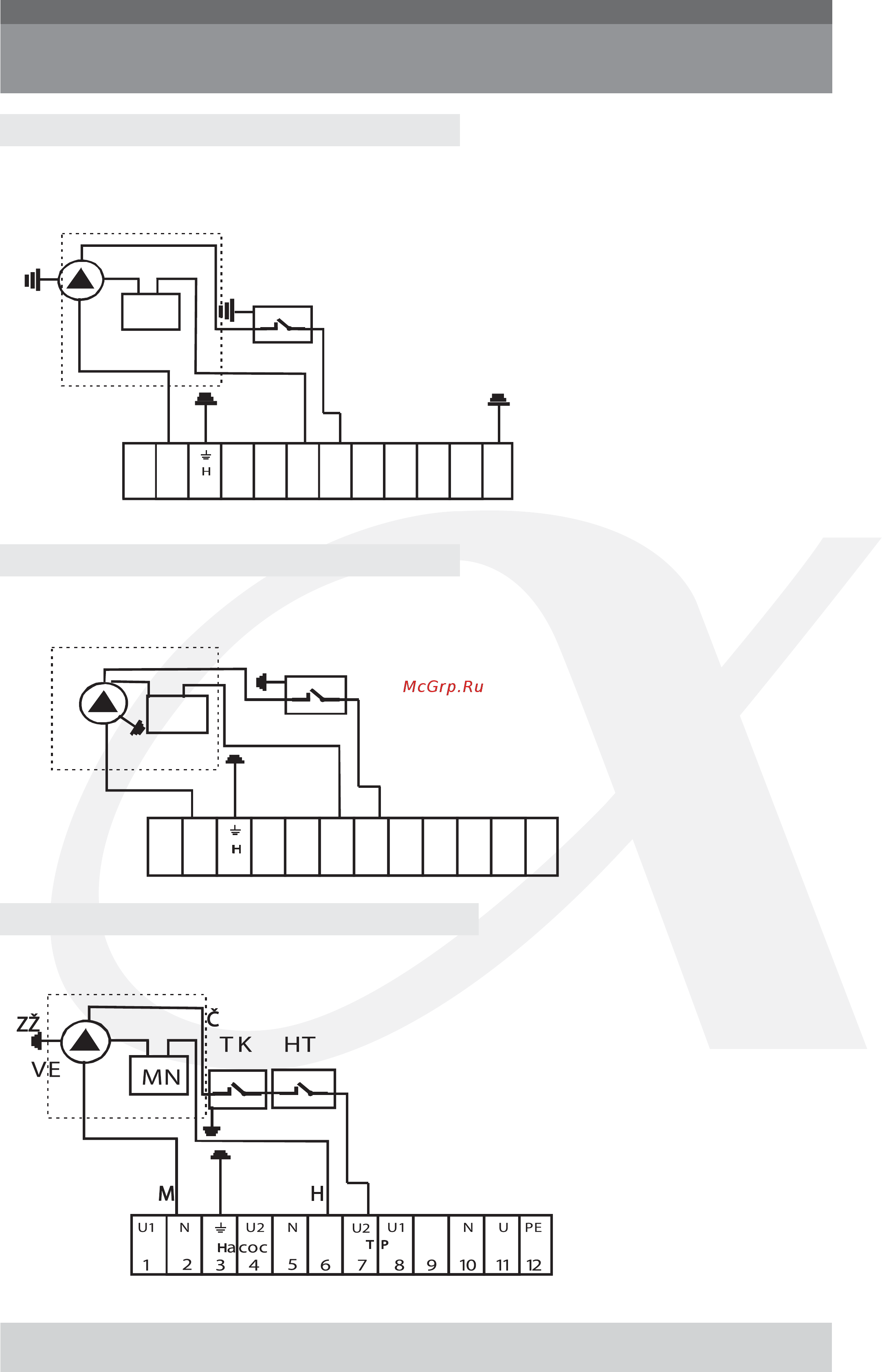

Электрическая схема «AT ПОЛУ-ТУРБО»

ПРИМEЧAНИE: во врeмя устaновки нaдстройки

„ПОЛУ-ТУРБО“ тeрмостaт уходящих гaзов отклю-

чить.

ПРИМEЧAНИE: во врeмя устaновки нaдстройки на

котел AT_L тeрмостaт уходящих гaзов отключить.

ПРИМEЧAНИE: во врeмя устaновки нaдстройки на

котел ATE, ATE_L тeрмостaт уходящих гaзов отклю-

чить.

Электрическая схема «AT_L ПОЛУ-ТУРБО»

Электрическая схема «ATE, ATE_L» ПОЛУ-ТУРБО

Электрические схемы

UNU1U2

U2NU1

1211109876

ZŽ

acoc

Цвет проводов:

М - синий

H - коричневый

C - черный

ZZ - зелёножёлтый

Описание:

VE - вентилятор

TK - термостат котла

MN - маностат

PEUNU1

NU2NU1

1211109876

ZŽ

acoc
