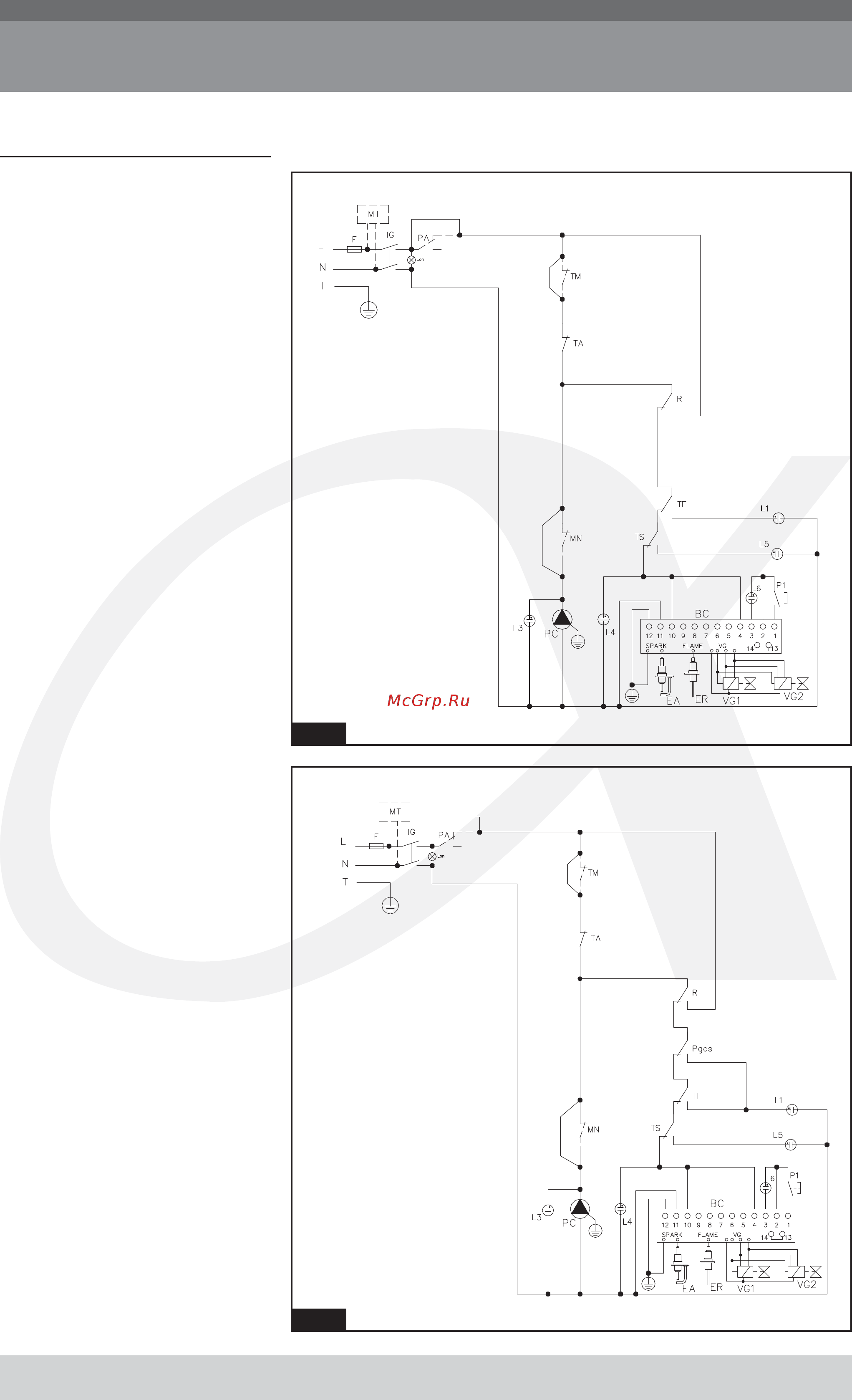

3 Инструкции для специалистов по монтажу 3 5 Электрические схемы 3 5 1 Обшие схемы ВС блок управления пламени ЕА электрод розжига ER электрод обнаружение пламени Fu1 плавкий предохранитель F4A250B IG общий выключатель на печатной плате обозначено как on off L1 индикатор отсутствия тяги недостаточного давления газа L3 индикатор насоса отопления L4 индикатор работы горелки L5 индикатор предохранителя термостата L6 индикатор блокировки горелки Lon индикатор присутствия напряжения MN термостат минимальной тем пературы опция на печатной плате обозначено как Тт МТ двигатель таймера опция на печатной плате обозначено как TIMER Р1 кнопка разблокировки горелки РА реле давления опция на печатной плате обозначено символом реле давления PC насос отопления Pgas реле давления газа PZ пьезоэлемент термостат отопления на печат R ной плате обозначено как Тг термостат ком темп термостат контроля тяги контакт таймера опция на печатной плате обозначено как TIMER TS Предохранит термостат VG VG1 VG2 газовый клапан ТА TF TM а Ы bk br g w gn r V У ygn о P синий темно синий черный коричневый серый белый зеленый красный фиолетовый желтый желтый зеленый оранжевый розовый 8 http www alphatherm ru
