4 13
1. ОБЩИЕ УКАЗАНИЯ
1.1. Электрическая ударная сверлиль-
ная машина модели “ДУЭ-710ЭР/13“
(далее дрель) предназначена для свер-
ления отверстий в металлах, пластмас-
сах, древесине и кирпиче, а так же для
завинчивания и вывинчивания шурупов и
самонарезающих винтов в металлах, дре-
весине и пластмассе, с использованием
оснастки, конструктивно совместимой с
дрелью и
предназначенной для выполне-
ния вышеперечисленных работ.
1.2. Данная ручная электрическая маши-
на (дрель) является технически сложным
товаром бытового назначения и относит-
ся к электробытовым машинам, предна-
значенным для использования исключи-
тельно для личных, семейных, домашних
и иных нужд, не связанных с осуществле-
нием предпринимательской деятельнос-
ти.
1.3. Дрель работает от однофазной сети
переменного тока напряжением 220В и
частотой 50 Гц.
1.4. Дрель предназначена для эксплуата-
ции и хранения в следующих условиях:
- температура окружающей среды от 1
0
до
35
0
С;
- относительная влажность воздуха до
80% при температуре 25
0
С.
1.5. Приобретая дрель, проверьте ее ра-
ботоспособность и комплектность. Обя-
зательно требуйте от продавца запол-
нения гарантийного талона и паспорта
инструмента, дающих право на бесплат-
ное устранение заводских дефектов в
период гарантийного срока. В этих доку-
ментах продавцом указывается дата про-
дажи инструмента, ставится штамп мага-
зина и разборчивая подпись
или штамп
продавца.
ВНИМАНИЕ. После продажи дрели
претензии по некомплектности не при-
нимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры дрели приведе-
ны в таблице1.
2.2. По электробезопасности электрическая сверлильная машина модели ДУЭ-
710ЭР/13 соответствует II классу защиты от поражения электрическим током по ГОСТ
12.2.013.0-91.
В связи постоянным совершенствованием конструкции и технических характе-
ристик инструмента
ООО «Энкор-Инструмент-Воронеж» оставляет за собой пра-
во вносить изменения в конструкцию и комплектацию данного изделия.
Таблица1.
Технические параметры Значения
1. Номинальное напряжение сети питания, В 220±10%
2. Частота тока, Гц 50
3. Род тока переменный
4. Номинальная потребляемая мощность, Вт 710
5. Частота вращения шпинделя на холостом ходу, об/мин 0-2900
6. Диапазон зажима сверлильного патрона, мм 1,5-13
7. Максимальный диаметр сверления, мм
древесина 30
кирпич 16
сталь 13
8. Масса нетто, кг 2,4
Код для заказа 50077; 50078.

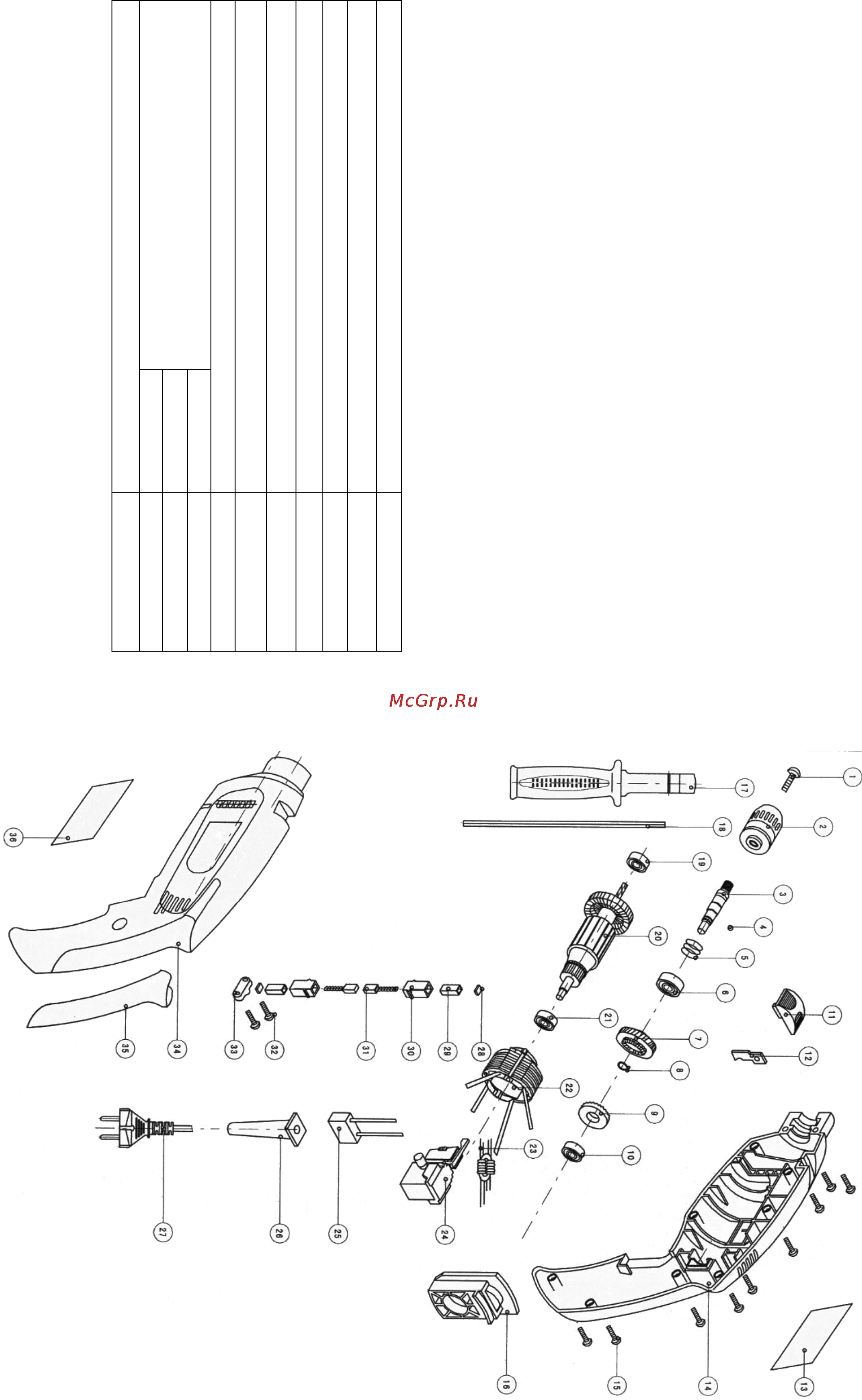

14. СХЕМА СБОРКИ ДРЕЛИ “ДУЭ-710ЭР/13“
