12 5
штамп
штамп
магазина
подпись
подпись продавца
13. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Электрическая сверлильная машина “ДУЭ-710ЭР/13” соответствует требованиям ТУ 4833-003-
74343425-2008, ГОСТ 12.2.013.0-91, ГОСТ Р МЭК 60745-1-2005 обеспечивающим безопасность
жизни, здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
Дата изготовления ”____”_____________ 200 г. ОТК _________________
Дата продажи “____”_____________ 200 г. _____________________
4. В гарантийном ремонте может быть
отказано:
При отсутствии гарантийного талона.
При нарушении пломб, наличии следов
разборки на корпусе, шлицах винтов, бол-
тов, гаек и прочих следов разборки, или
попытки разборки ручной электрической
машины.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной
работы ручной электрической машины,
например: падение оборотов, изменение
шума, появление
постороннего запаха,
дыма, вибрации, стука, кольцевого ис-
крения на коллекторе – прекратить ра-
боту и обратиться в Сервис - Центр или
гарантийную мастерскую.
Гарантийный, а также послегарантийный
ремонт производится оригинальными де-
талями и узлами только в гарантийных
мастерских, указанных в перечне «Адре-
са гарантийных мастерских».
Примечание:
Техническое обслуживание электричес-
ких машин, проведение регламентных
работ, регулировок, указанных в руко-
водстве по эксплуатации, диагностика не
относятся к гарантийным обязательствам
и оплачиваются согласно действующим
расценкам Сервис - Центра.
С гарантийными обязательствами озна-
комлен и согласен:
_______________, ___________________
дата подпись
Сервис-Центр “Энкор-Сервис”
тел./ факс (4732) 39-69-47, 39-69-48.
E-mail: sc@enkor.ru
Изготовитель:
ШАНХАЙ ТРУВЭЙ ИНТЕРНЭШЕНЛ
ТРЭЙД КО.,ЛТД.
Офис 475, д. 227 Рашн Роуд, Район Пу-
донг, Шанхай, Китай
Импортер:
ООО «Энкор-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru

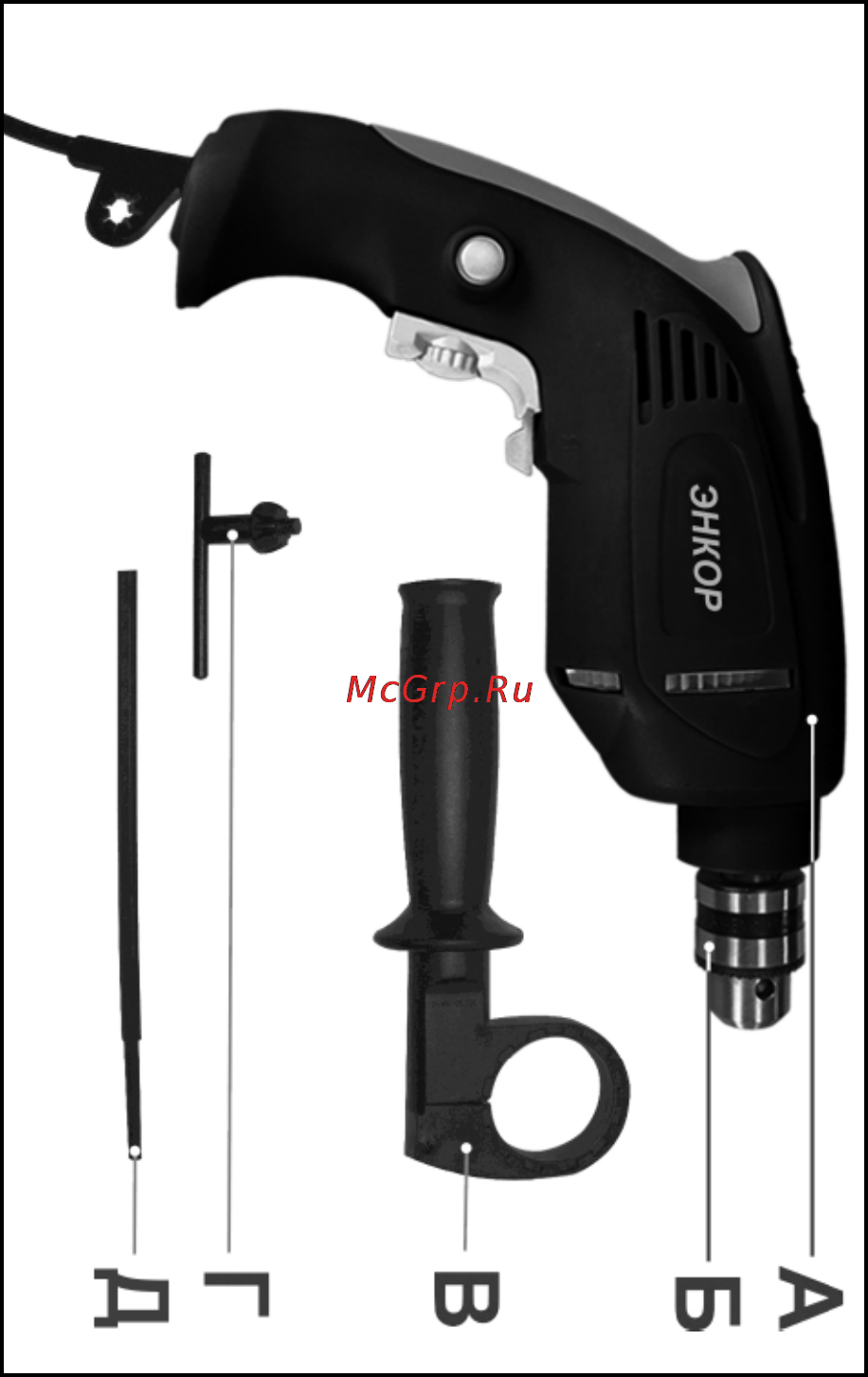

3. КОМПЛЕКТНОСТЬ (Рис. 1)
А. Дрель 1 шт.
Б. Патрон сверлильный 1 шт.
В. Узел рукоятки
дополнительной 1 шт.
Г. Ключ для сверлильного
патрона 1 шт.
Д. Ограничитель глубины
сверления 1 шт.
Руководство по эксплуатации 1 шт.
Картонная коробка,
для артикула 50077 1 шт.
Пластиковый кейс,
для артикула 50078 1
шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не подключайте
дрель к сети питания до тех пор, пока
внимательно не ознакомитесь с изло-
женными в «Руководстве» рекоменда-
циями.
ЗАПРЕЩАЕТСЯ работать дрелью в со-
стоянии алкогольного или наркотичес-
кого опьянения.
ВНИМАНИЕ! В процессе работы элект-
роинструментом не допускайте нахож-
дения в рабочей зоне детей и посто-
ронних лиц.
4.1. Ознакомьтесь с назначением, при-
нципом действия, приемами работы и
максимальными возможностями Вашей
дрели.
4.2. Запрещается работа дрелью в поме-
щениях с относительной влажностью воз-
духа более 80%.
ЗАПРЕЩАЕТСЯ эксплуатация дрели в
условиях воздействия капель и брызг
(на открытых площадках во время
снегопада или дождя), вблизи воспла-
меняющихся жидкостей
или газов, во
взрывоопасных помещениях или по-
мещениях с химически активной сре-
дой, разрушающей металлы и изоля-
цию, а так же в условиях чрезмерной
запылённости воздуха.
4.3. Не подвергайте дрель воздействию
резких температурных перепадов, спо-
собных вызвать образование конденсата
на деталях электродвигателя. Если дрель
внесена в зимнее время в отапливаемое
помещение с улицы, рекомендуется не
включать её в течение времени, доста-
точного для устранения конденсата.
ВНИМАНИЕ! Во время работы с элек-
троинструментом избегайте соприкос-
новения с заземлёнными поверхнос-
Рис. 1
Содержание
- Детали сборки дрели 3
- Дуэ 710эр 13 3
- Настоящее руководство предназначено для изучения и правильной эксплуатации ручной электрической ударной сверлильной машины модели дуэ 710эр 13 3
- Номер позиции на схеме сборки 3
- Содержание 1 общие указания 2 технические данные 3 комплектность 4 указания по технике безопасности 5 особенности эксплуатации 5 требования к сети электропитания 5 особенности эксплуатации 6 устройство дрели 7 сборка 8 подготовка к работе и регулировка 8 установка инструмента и оснастки в сверлильный патрон 8 установка инструмента и оснастки в бесключевой быстрозажимной пат рон 8 регулировка ограничителя глубины сверления 9 порядок работы дрелью 9 сверление без удара 9 сверление с ударом 9 работа с крепёжной оснасткой 10 техническое обслуживание 11 возможные неисправности и методы их устранения 12 гарантийные обязательства 13 свидетельство о приемке и продаже 14 схема сборки 15 детали сборки 16 гарантийный талон 3
- Уважаемый покупатель вы приобрели ручную электрическую ударную сверлильную машину изготовленную в кнр с соблюдением требований российских стандартов под контролем специалис тов ооо энкор инструмент воронеж перед вводом в эксплуатацию ручной электрической ударной сверлильной машины внимательно прочтите настоящее ру ководство 3
- Них происходит дополнительное падение напряжения которое приводит к пробле мам с двигателем поэтому для нормаль ного функционирования инструмента необходимо достаточное поперечное се чение подводящих проводов рекомендо ванное поперечное сечение медного про вода 0 75 мм² при общей длине не более 15 метров при этом не имеет значения осуществляется подвод электроэнергии к дрели через стационарные подводящие провода через удлинительный кабель или через комбинацию стационарных и удлинительный кабелей 7
- Рис 2 7
- Соедините вилку шнура питания дрели от розетки электрической сети проверь те шпиндель на свободное вращение и состояние электрической сети если шпиндель вращается свободно и сеть исправна включите двигатель ещё раз если двигатель не работает обратитесь в уполномоченный сервисный центр 5 колебания напряжения сети в пре делах 10 относительно номинального значения не влияют на нормальную рабо ту дрели однако при тяжёлой нагрузке необходимо чтобы на двигатель подава лось напряжение 220 в 5 не перегружайте дрель при вы полнении работ регламентированных данным руководством не допускайте чрезмерного усилия подачи дрели нажа тия вызывающего существенное паде ние оборотов шпинделя невыполнение этого требования способно привести к пе регрузке и выходу из строя электродвига теля дрели не допускается эксплуатация дрели с признаками кольцевого искрения на коллекторе электродвигателя 5 большинство проблем с двигателем вызвано ослаблением или плохими контак тами в разъёмах перегрузкой пониженным напр 7
- Устройство дрели рис 2 1 рукоятка дополнительная 2 сверлильный патрон 3 ограничитель глубины сверления 4 переключатель режимов работы 5 кнопка фиксатор 6 шнур питания 7 ключ сверлильного патрона 8 выключатель 9 регулятор скорости вращения шпинделя 10 переключатель направления враще ния шпинделя реверс запрещается производить измене ние направления вращения шпинделя переключателем реверса 10 при на жатом выключателе 8 и вращающем ся шпинделе 7
