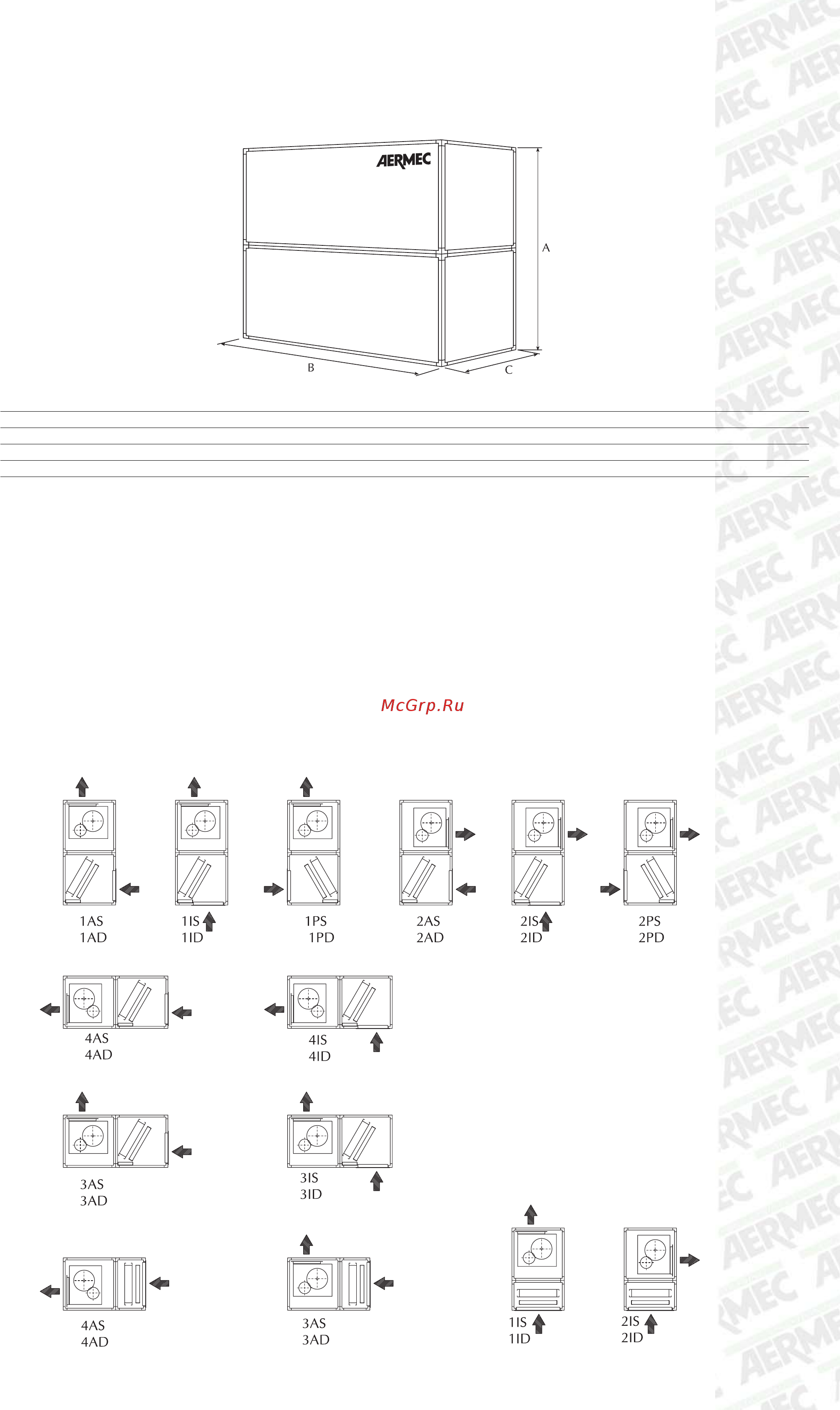

Внешние размеры Ориентация секций Конструкция секций вентиляции и охлаждающего теплообменника предусматривает возможность изменения их ориентации посредством изменения расположения боковой панели системы забора воздуха и изменения направления воздушного потока в этих двух секциях Теплообменники могут быть перевернуты таким образом что подключение трубопроводов возможно как с правой так и с левой стороны секции Расположение мест подключения трубопроводов определяется по тому с какой стороны они находятся если смотреть на доводчик так чтобы мотор находился слева трубопроводы подключаются слева если мотор расположен с этой же стороны корпуса Приводимые ниже схемы иллюстрируют все возможные конфигурации системы для двух вариантов подключения трубопроводов В кодовом обозначении ориентация определяется для доводчика без впускной и выпускной камер Следует также помнить вход первого теплообменника определяется по направлению воздушного потока Например в случае если система включает теплообменник системы нагрева теплообменник системы охлаждения и вентиляционную секцию ориентация секций выбирается из вариантов схематически показанных ниже Примечание Системы у которых первой секцией является секция нагрева воздуха не должны устанавливаться в вертикальном положении на полу модификации 1 хх и 2хх 4А5 4АО 43
