Airwell Aelia II 7 IR [5/23] Монтаж кондиционера

МОНТАЖ КОНДИЦИОНЕРА

МОНТАЖ КОНДИЦИОНЕРА ДЛЯ РАБОТЫ В РЕЖИМЕ ОХЛАЖДЕНИЯ

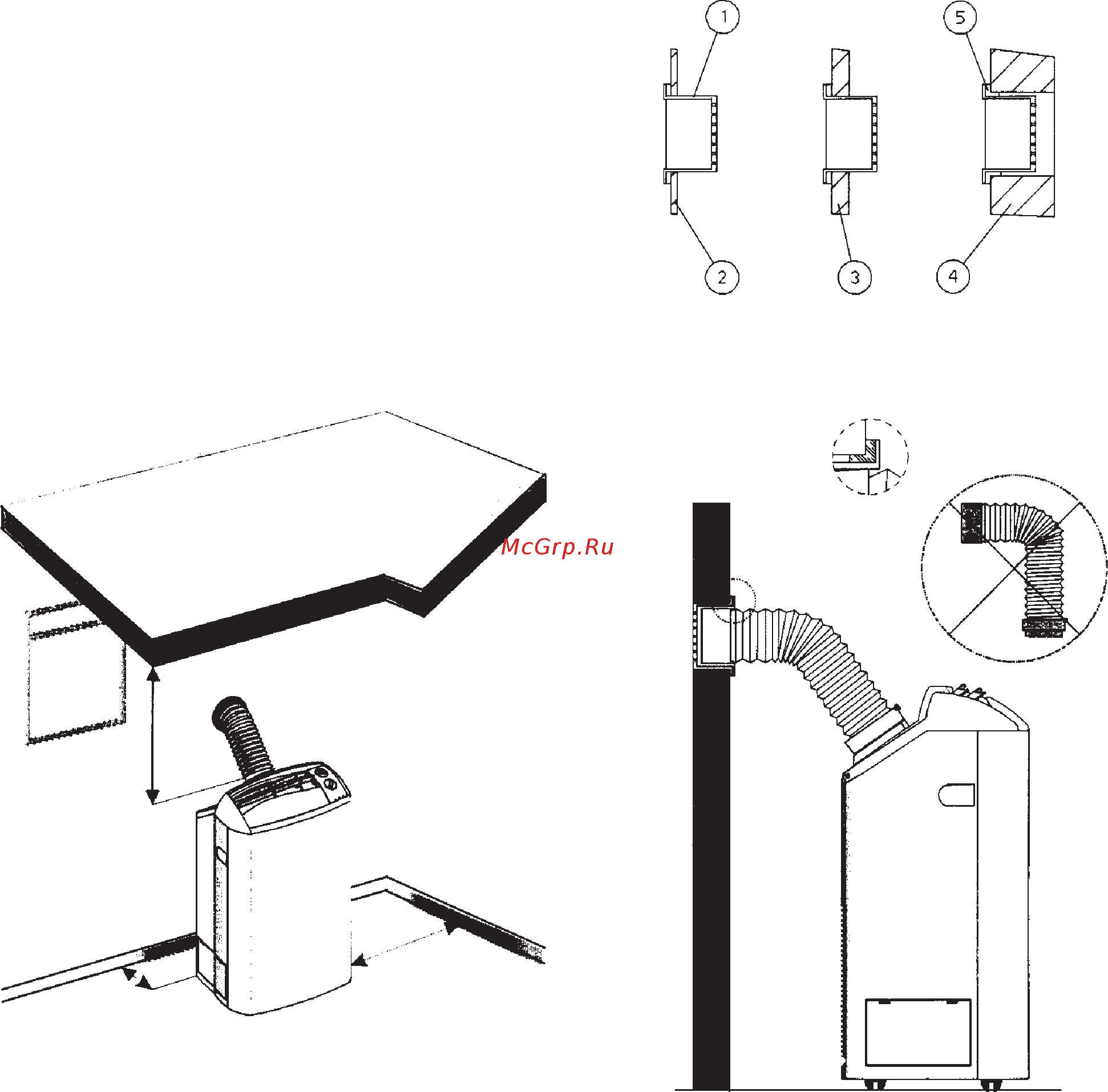

Постоянный монтаж кондиционера (рис. 4 и 5)

При стационарном монтаже кондиционера патрубок шланга выбросного воздуха (поз. 1 рис. 4) крепится в

стене, перегородке или в окне (см. рис. 5).

Для этого необходимо проделать отверстие Æ110 мм. На фланец патрубка нанесите водостойкий уплотни<

тель и закрепите его в отверстии. Вставьте конец шланга выбросного воздуха в патрубок и убедитесь в том,

что соединение герметично (см. рис. 5).

Внимание

• Убедитесь в том, что кондиционер установлен горизонтально.

• Дверь или окно помещения должны быть всегда приоткрыты.

• Шланг выбросного воздуха не должен иметь острых изгибов.

ПРАВИЛЬНО

Рис. 5

НЕПРАВИЛЬНО

1. Патрубок

2. Проход через окно

3. Проход через перегородку

4. Проход через стену

5. Водостойкий уплотнитель

Рис. 4
