Page 22

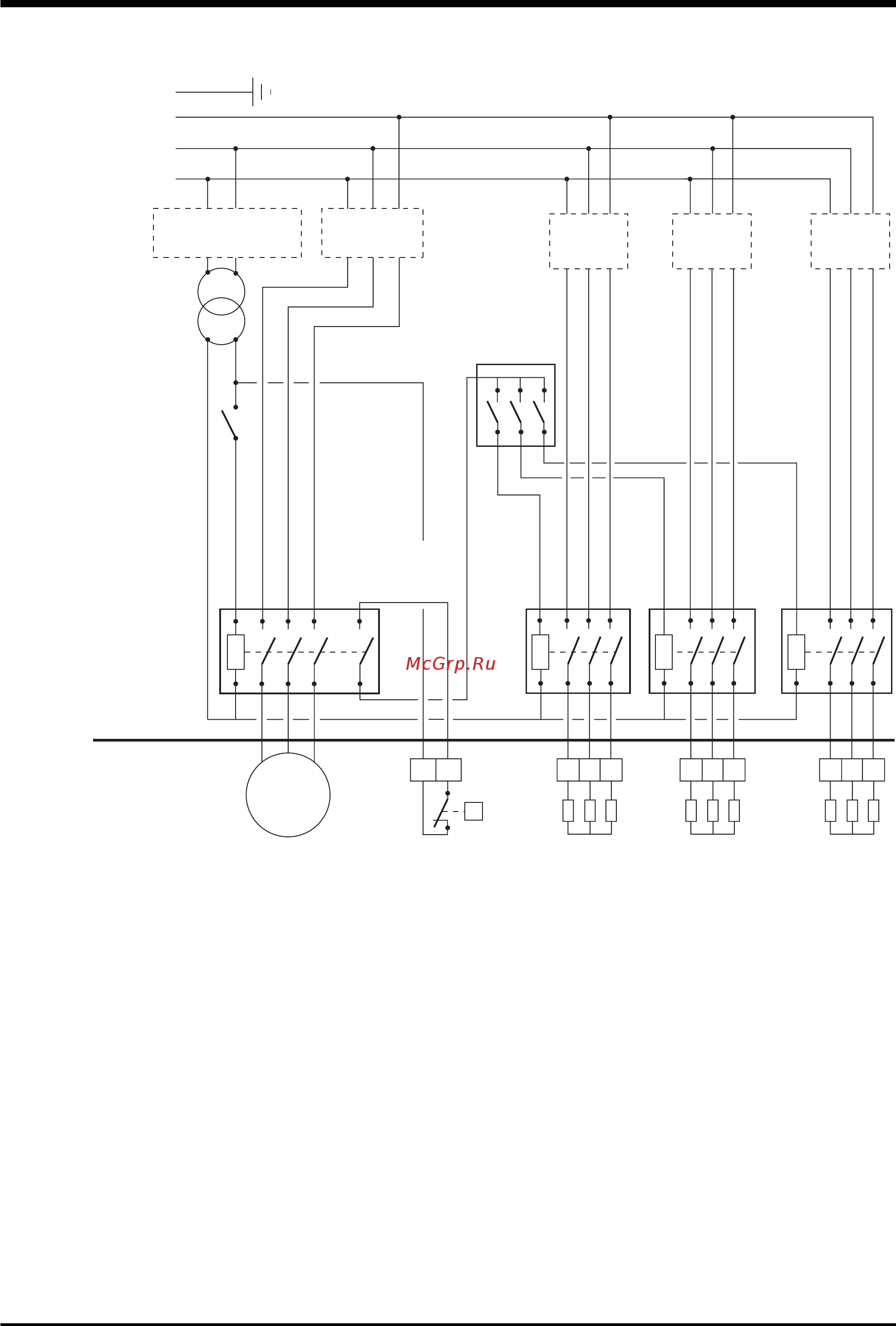

Schéma électrique et raccordements
Moteur
Câblage client
Transformateur
Protection
circuit de commande
Protection
moteur
Protection
résistances
Protection
résistances
Protection
résistances
Câblage usine
D
E
A
230 V
0 V
C
10 11 1 2 3 4 5 6 7 8 9
R1
A2
A1
A2
A1
A2
A1
A2
A1
R2 R3
Terre
L3
L2
Alimentation électrique
400 V/3/50 Hz
L1
Légende :
A : Commande de la ventilation.
En cas de ventilation non permanente, maintenir la
ventilation pendant 3 mn minimum après arrêt des
résistances.
C : Thermostat de sécurité de surchauffe à réarmement
manuel.
D : Organe de régulation des étages de résistances
électriques.
E : Contact du relais ventilateur asservissant la marche
des résistances au fonctionnement du ventilateur.
R1, R2, R3 : Résistances étage 1, 2 et 3.
Exemple de schéma électrique
