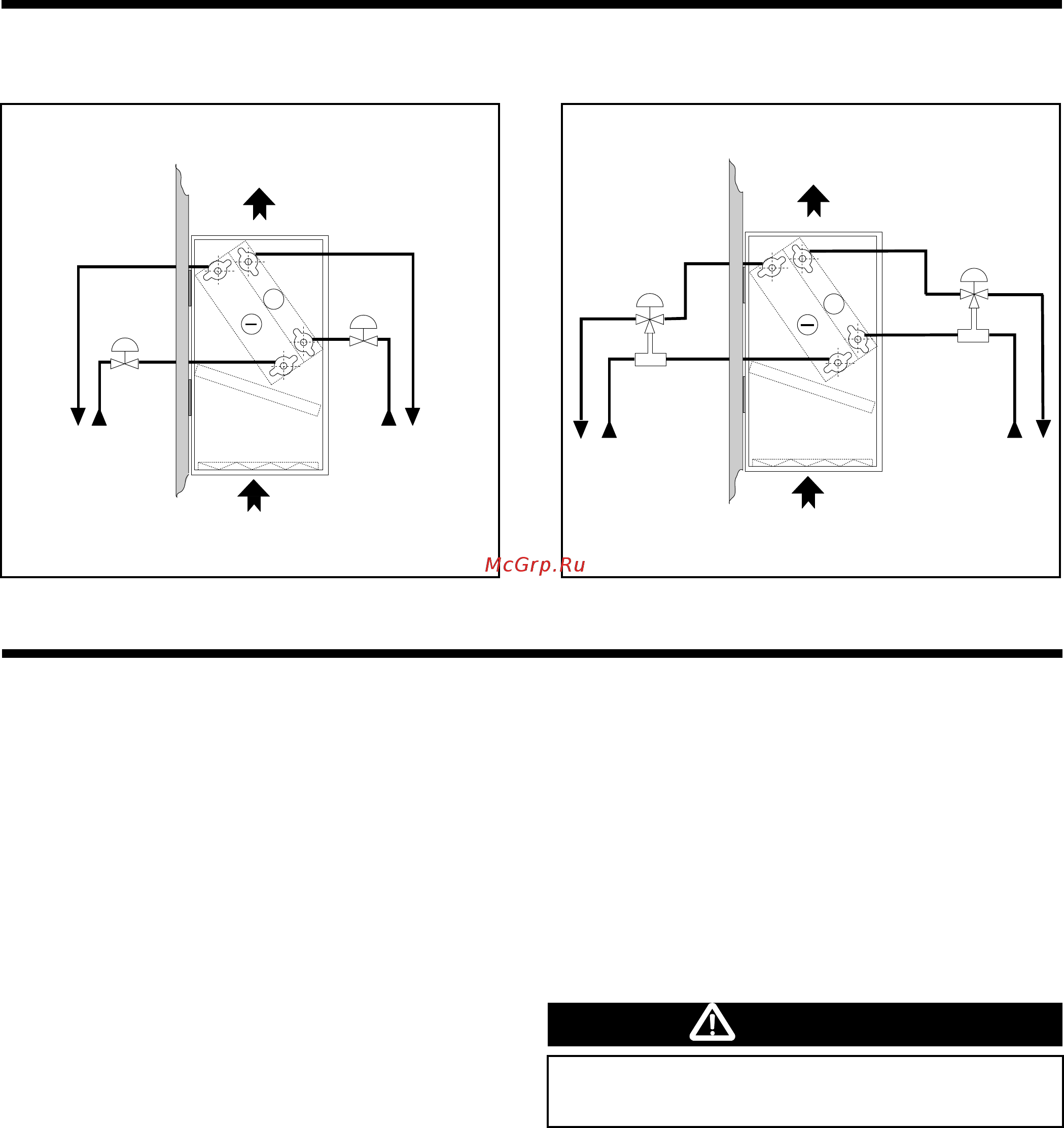

Схема подключения водяных регулирующих клапанов 2 х ходовые регулирующие клапаны Открыто Закрыто или модулирующего типа 4 х ходовые регулирующие клапаны Открыто Закрыто или модулирующего типа Электроподключение Электропитание Система управления Все фэн койлы предназначены для работы от электросети с параметрами 230 В 1Ф 50 Гц Допустимы колебания напряжения в сети 10 от номинального значения 230 В В стандартном исполнении фэн койлы поставляются без устройств управления термостатов регуляторов скорости вентилятора и т п Электрические соединения Прежде чем приступить к выполнению электромонтажных работ убедитесь в том что параметры источника питания соответствуют характеристикам указанным в идентификационной табличке фэн койла Контактная колодка фэн койла находится на боковой стороне блока противоположно стороне подключения гидравлических линий Электросоединения силовой и слаботочной цепей должны быть выполнены в соответствии с действующими национальными стандартами по выполнению электромонтажных работ Регулятор переключатель или соответствующий опционально скорости термостат вентилятора обеспечиваются При использовании выносного электромеханического термостата TRM необходимо убедиться в том что он назначен для управления только одного фэн койла В противном случае следует проверить релейную короб ку ВНИМАНИЕ При выполнении электромонтажных работ руководствуйтесь схемой электрических подключений помещенной на корпусе фэн койла В любом случае выполнение заземления обязательно Поставщик снимает с себя всякую ответственность за аварийные ситуации и несчастные случаи происшедшие в результате отсутствия или неправильного выполнения заземления фэн койлов Примечание если электрический кабель или кабель ный пучок пропускаются через пол то в месте прохож дения которое должно быть хорошо изолировано их следует надежно зафиксировать 5
