1Marka CLASSIC 120x70 [10/14] На примере ванны palermo 150
![1Marka CLASSIC 170x70 [10/14] На примере ванны palermo 150](/views2/1408580/page10/bga.png)
упор
Болт
М12х40
Гайка М12
Вариант крепления №1
(пружина)
пружина
9
или
Монтажный комплект
Поз.
Наименование
Кол-во, шт.
1
Перекладина №1
1
2
Перекладина №2
1
3
Перекладина №3
2
4
Шайба М8
3
5
Шуруп 8х50
3
6
Шпилька №1
1
7
Шпилька №2
5
8
Шпилька №3
4
9
Шпилька №4
1
10
Ножка для ванны малая
1
11
Опора
6
12
Ножка для ванны
4
13
Винт 4х60
4
14
Шайба М6
4
15
Дюбель 8х60
4
16
Крючок
4
17
Винт 3,5х35
5
18
Гайка М12
28
19
Винт 4,2х13
10
1
4
5
3
2
Стена
Борт ванны
Закладная
15
14
13
16
Крепление ванны
к стене

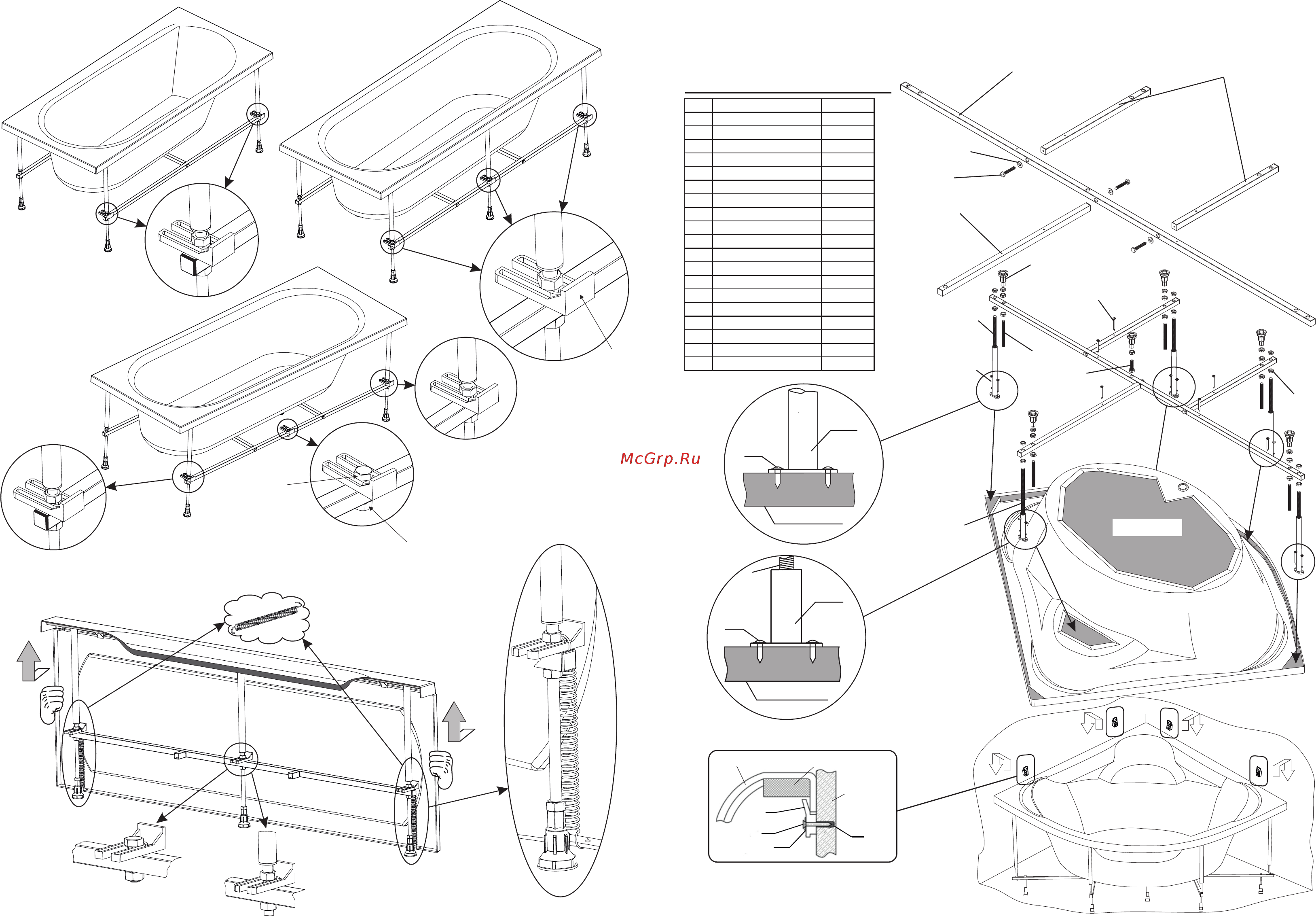

3. Схема установки угловых ванн.
3.1 Установка рамы на ванну
Ванна IBIZA 150; PALERMO 150
На примере ванны PALERMO 150
10
19
закладная
12
19
9
9
закладная
7
19
11
8
6
17
Закладная
18
