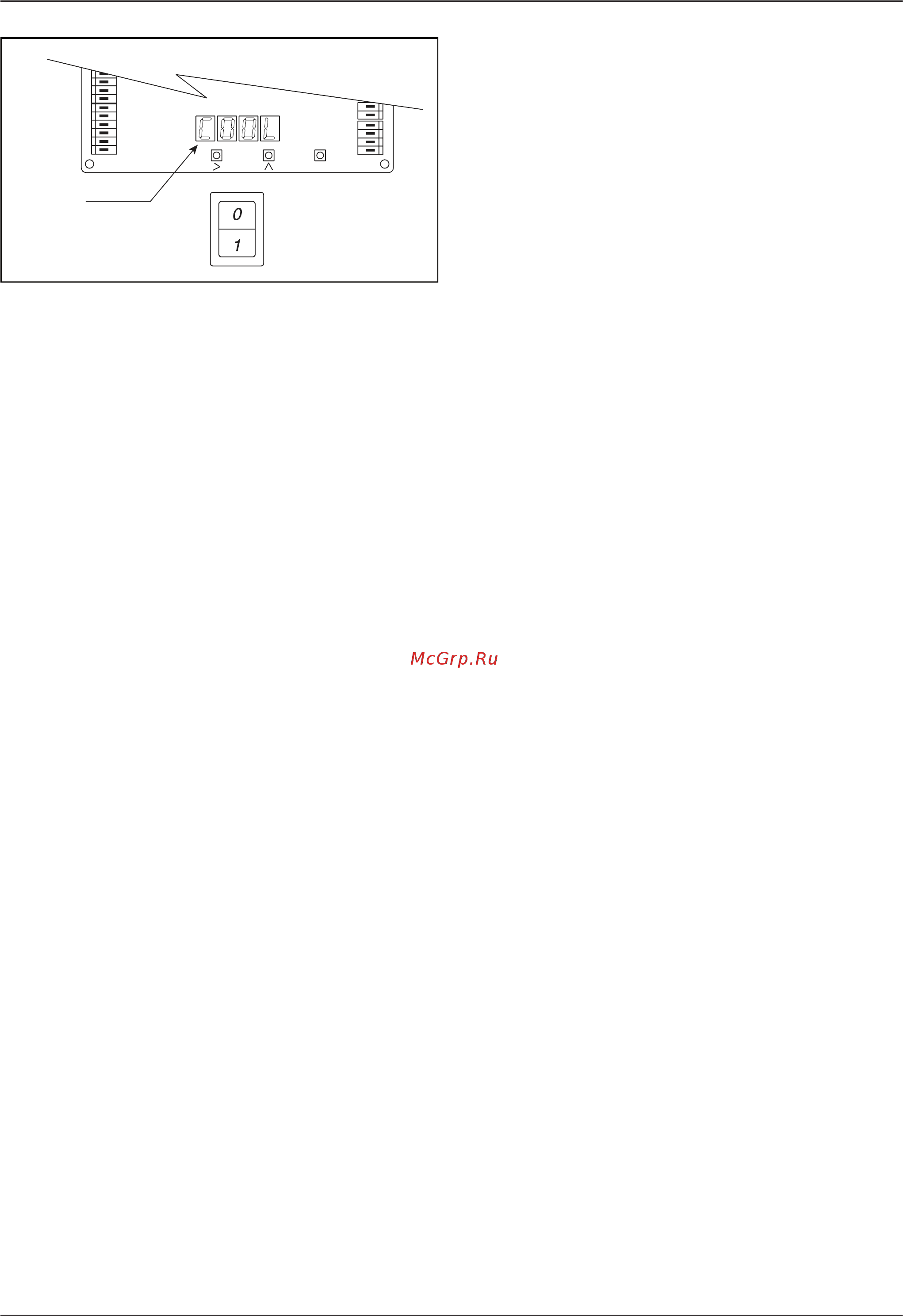

Индикатор
Описание системы ILTC
-
Микропроцессорная система управления поддерживает
температуру воды на входе и измеряет температуру воды на
выходе.
-
Система ILTC автоматически управляет последовательностью
пуска компрессоров и продолжительностью работы каждого
из них, выравнивая время их работы. Система непрерывно от-
слеживает параметры рабочего цикла включенного компрес-
сора, оптимизирует рабочий цикл и минимизирует количество
включений. Таким образом обеспечивается эффективная ра-
бота агрегатов серии Aqu@Logic при небольшом объеме воды
в контуре, и в большинстве случаев применения кондиционе-
ров возможно создание необходимых комфортных условий
без использования бака-накопителя.
-
В зависимости от текущего значения тепловой нагрузки
система ILTC включает один или два компрессора и опреде-
ляет оптимальное значение продолжительности включения.
-
Стандартно в систему управления включена функция регу-
лирования давления конденсации, что позволяет агрегатам
серии Aqu@Logic работать при температуре окружающей
среды от –10 до +46 °С. Регулирование давления конден-
сации осуществляется автоматически путем изменения
скорости вращения вентиляторов. При снижении тепловой
нагрузки и / или уменьшении температуры окружающей
среды вентилятор автоматически переключается на низкую
скорость вращения, значительно понижая при этом уровень
шума.
-
Стандартно в систему управления ILTC включена также
функция «Ночной режим работы».
-
Система управляет работой циркуляционного насоса, уста-
навливая режим его работы: непрерывный режим работы
при включенном и отключенном агрегате или работа насоса
только при включенном агрегате.
При активизации функции «Ночной режим работы» возмо-
жен выбор одного из 4 режимов работы агрегата:
1-й режим: режим экономии электроэнергии (использует-
ся при отсутствии людей в помещении) путем изменения
уставки температуры.
2-й режим: режим уменьшенной уставки температуры.
3-й режим: режим уменьшенной уставки давления кон-
денсации, приводящий к уменьшению скорости вращения
вентилятора и, как следствие, к снижению уровня шума в
ночной период.
4-й режим: режим работы, являющийся комбинацией 1-го и
3-го режимов.
-
Стандартно в систему управления ILTC включена также фун-
кция автоматического изменения (компенсации) уставки
температуры в зависимости от температуры наружного
воздуха.
-
Автоматический выбор режима охлаждения или нагревания
при достижении температурой наружного воздуха одного из
двух предельных значений, задаваемых пользователем.
Защитные устройства
Система следит за значениями параметров компрессора
(температурой, давлением и т.д.) и соответствующим образом
регулирует эти значения в пределах допустимого диапазона.
Если значение какого-либо параметра выходит за пределы
допустимого рабочего диапазона, то система генерирует ава-
рийный сигнал и отключает агрегат.
Отключение агрегата производится при возникновении следу-
ющих аварийных состояний:
-
Слишком низкое давление всасывания.
-
Слишком высокое давление нагнетания.
-
Температура воды на выходе ниже допустимого предельно-
го значения.
-
Слишком высокая температура нагнетания.
-
Перегрузка компрессора, вентилятора и водяного насоса.
-
Неправильное направление вращения компрессора.
-
Неисправен датчик давления или температуры.
-
Включена система защиты от замораживания.
При срабатывании аварийной сигнализации система управ-
ления ILTC выдает соответствующий аварийный код. Всего
существует 33 аварийных кода, что позволяет легко опреде-
лить причину неисправности.
Все агрегаты оснащены следующими защитными устройствами:
-
Реле протока воды или дифференциальное реле давления.
-
Реле температуры для включения вентилятора на высокой и
низкой скорости вращения.
-
Встроенная защита от перегрева для обоих компрессоров.
-
Тепловое реле защиты циркуляционного насоса.
-
Реле высокого давления.
Дистанционное управление и контроль
Система управления через сухие контакты реализует следую-
щие функции:
-
Дистанционное включение / отключение агрегата.
-
Дистанционное включение дневного / ночного режима
работы.
-
Дистанционный сброс нагрузки.
-
Дистанционная индикация аварийных сигналов.
-
Дистанционный выбор режима охлаждения и нагрева.
