Размеры
Монтажные размеры агрегат показаны на рис. ниже. Рекомендуется использовать виброопоры для
всех установок на крыше, либо в любых зонах повышенной вибрации.

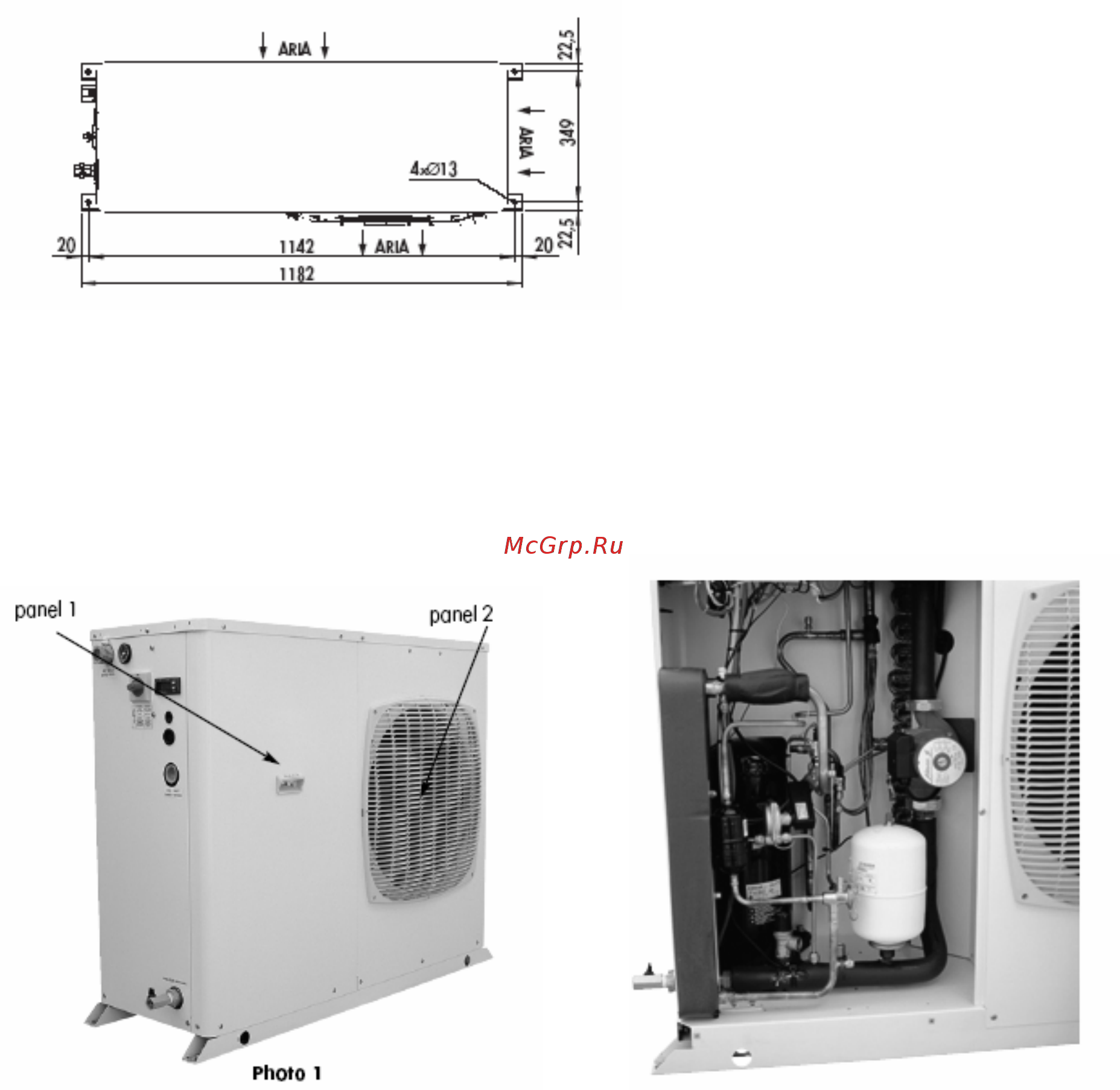

На рис. 3 показано размещение виброопор .
рис. 3
Доступ для проведения техобслуживания
После установки агрегат со всех сторон должен быть легко доступен для проведения
периодических работ по техобслуживанию.
При снятии панели 1 возможен доступ к компрессору, к холодильным контурам . Доступ к
двигателю вентилятора обеспечивается при снятии панели 2.
фото 1 Фото 2
Замечание: Панель 1 может быть снята независимо от других панелей и позволяет произвести
пуск агрегата .
